线框图制作先回答三个问题：页面必须出现什么信息、用户先看什么、下一步能做什么。本文用“预约6人投屏会议室”走完需求、页面清单、移动布局和异常处理。可以用墨刀线框图工具跟着搭建；需要先了解在线协作方式时，也可阅读在线原型设计方法。
什么是线框图
线框图的核心定义
线框图又称原型草图，是产品界面的简化可视化表现形式，它以简洁的线条、符号和文字，勾勒出产品的页面结构、信息层级、功能布局以及各元素之间的逻辑关系。与追求视觉效果的设计图不同，线框图更侧重于“功能呈现”，不涉及色彩搭配、字体美化等视觉设计细节。

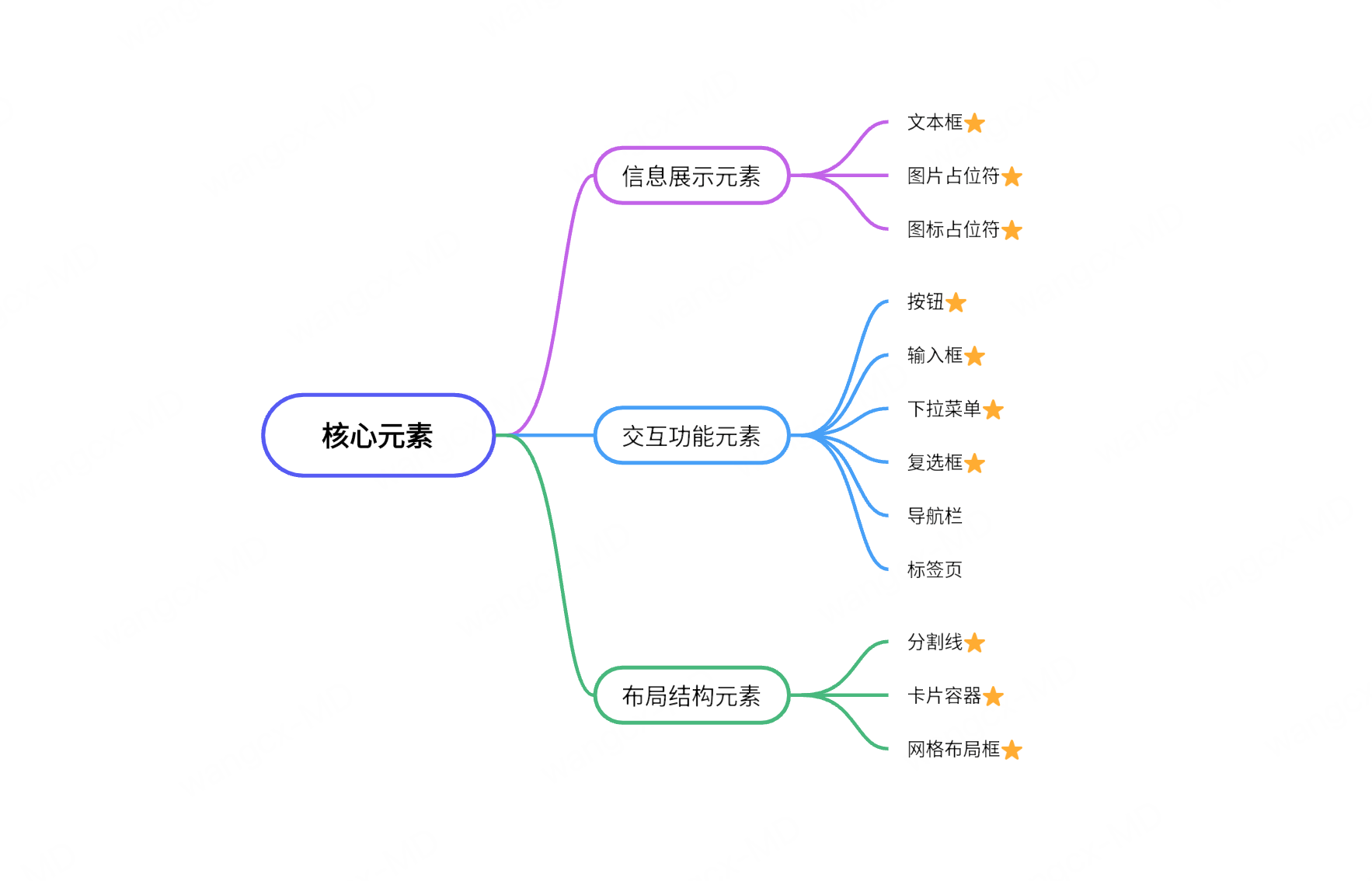

线框图的主要构成元素
线框图的构成元素虽简洁，但每一种都承载着明确的功能意义，常见的核心元素主要包括三类：
1.信息展示元素：如文本框、图片占位符、图标占位符等，这类元素用于明确页面需要呈现的核心信息。
2.交互功能元素：涵盖按钮、输入框、下拉菜单、复选框、导航栏、标签页等，它们是用户与产品产生交互的关键载体。
3.布局结构元素：像分割线、卡片容器、网格布局框等，主要用于划分页面区域，梳理信息层级。
线框图与原型图的区别
线框图侧重页面结构与信息层级；原型是更宽的概念，还可以表现操作、反馈和状态。黑白线框同样可以连接成可点击原型，不能仅按有没有颜色区分两者。
从表现内容看，线框图先明确内容位置、层级和操作入口；原型进一步说明点击、输入、返回与异常时发生什么。两者可以在同一份文件中逐步完善。
从用途看，线框图适合讨论结构，也能参与早期用户任务测试；更细致的原型适合验证状态、真实文案和交互，不限于设计后期。
从制作顺序看，常见做法是先画结构再加交互；若后来发现结构问题，也可以回到线框修改，而不是单向地从“简单”走向“精美”。
明确线框图的定义、构成和与原型图的区别，是做好线框图的基础。一款好用的工具能让线框图制作更高效，墨刀设计为线框图的制作提供了海量免费模板，点击此处立即注册试用。

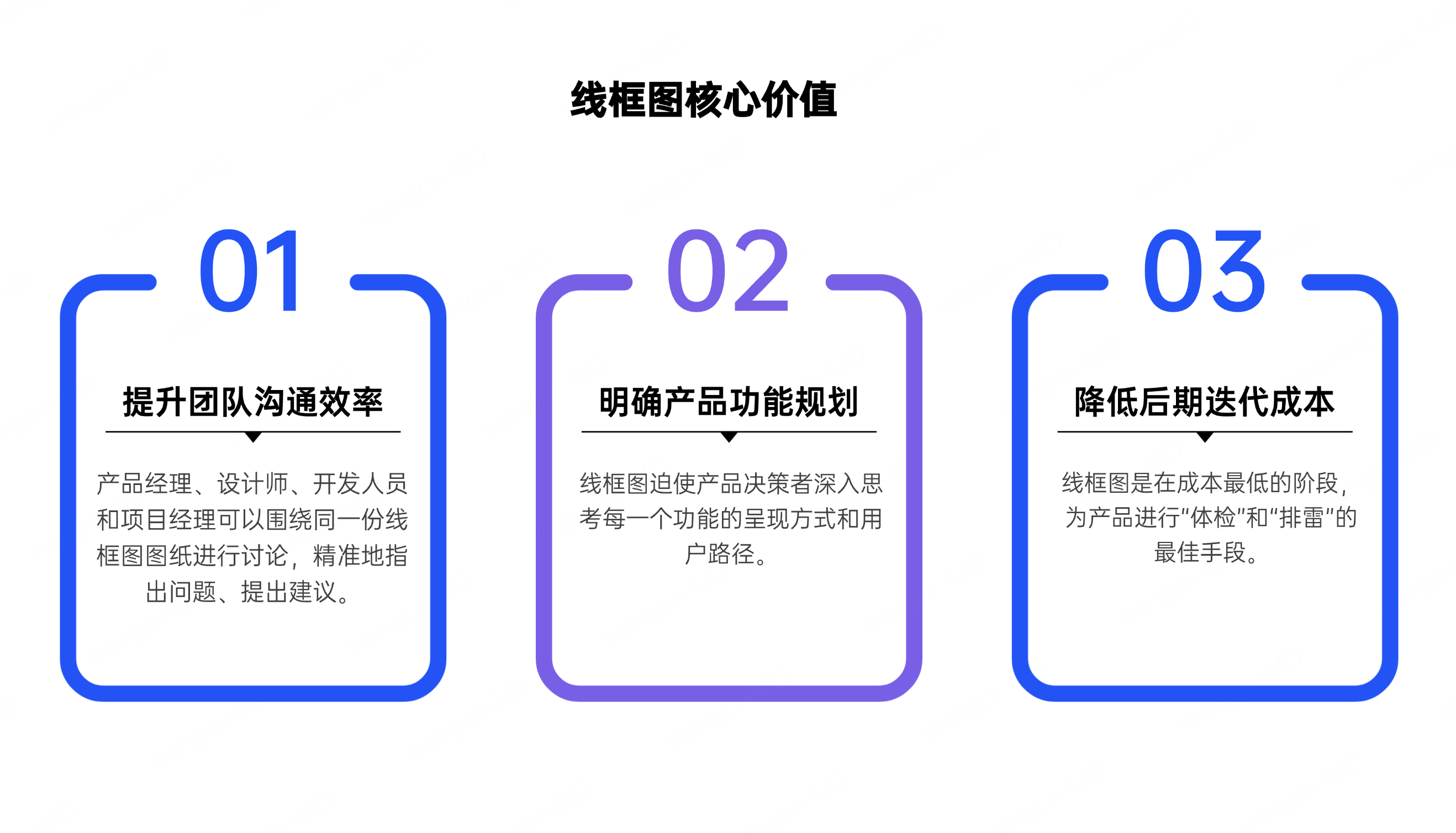

线框图核心价值
提升团队沟通效率
在项目启动会议上，口头描述一个产品功能往往是苍白无力的。一句“这里放个按钮，点进去是个列表”可能在不同人脑中呈现出十几种不同的画面。
一份清晰的线框图则充当了“视觉化共识”的角色。产品经理、设计师、开发人员和项目经理可以围绕同一份图纸进行讨论，精准地指出问题、提出建议，极大地减少了因理解偏差导致的沟通成本和返工。
明确产品功能规划
线框图迫使产品决策者深入思考每一个功能的呈现方式和用户路径。
在绘制过程中，你可能会发现某个功能入口过于隐蔽，或者某个页面的信息承载过载。通过这种可视化的规划，可以尽早地评估功能优先级和合理性，确保产品逻辑的流畅与完整，避免在开发后期才暴露出结构性的致命问题。
降低后期迭代成本
在线框图阶段修改一个布局，可能只需要拖动几个方块，在视觉设计阶段修改，可能需要重新调整整个页面的配色和风格，而在开发甚至上线后修改，则意味着巨大人力物力的浪费。线框图正是在成本最低的阶段，为产品进行“体检”和“排雷”的最佳手段。
线框图是提升效率、明确规划和节约成本的利器。一款适配团队需求的工具，能让线框图的优势最大化，墨刀设计正是这样一款有效的工具，点击此处体验高效的线框图设计。
跟着画：6人会议室预约的三张线框图
先准备这条需求：员工要预约2026年10月12日10:00–11:00的会议室，6人参加，需要投屏。示例场地只有三间：青竹厅可容纳6人、有投屏、当前时段可预约；梧桐厅可容纳10人、有投屏、当前时段已被预约；白鹭厅可容纳4人、没有投屏。第一版不做周期预约、访客邀请和会议纪要。
用户真正要判断的是“时间、容量、设备是否符合要求”，因此它们应先于房间装饰照片。这里用390px宽的移动端画布做练习：左右各留16px，内容区358px；用少量灰阶、两个文字层级和统一按钮表达关系。这组尺寸只是练习起点，最终还要检查实际设备、字体放大和长文案。
先列页面，再画矩形
| 页面 | 从上到下的内容 | 主要操作 | 为什么这样排 |
|---|---|---|---|
| W01 找会议室 | 标题→日期与时段→人数/投屏条件→结果数量→房间卡片 | 选择青竹厅 | 先让用户确认条件，再判断匹配结果 |
| W02 确认预约 | 房间名称→日期时段→6人/投屏→返回修改→预约按钮 | 确认预约 | 把会造成误约的信息放在提交前同一处 |
| W03 预约成功 | 预约编号BK-1012-01→青竹厅→时段→查看预约/返回列表 | 查看预约详情 | 用户离开页面后仍知道预约了哪间房、哪个时段 |
- 画W01。把日期与时段放在结果之前，再放“6人”“需要投屏”两个已选择条件。只展示青竹厅这条匹配结果；若希望显示梧桐厅作为候选，必须标明时段不可用，并提供查看其他时段的明确入口，不能让它和可预约结果看起来相同。
- 画W02。直接沿用W01的房间与时间，避免重新输入。把“修改时段”作为次要操作，“确认预约”作为主要操作；返回W01时保留筛选条件。
- 画W03。写出完整预约结果，不只放一个绿色勾。“预约成功”要和房间、日期、时间放在一起，便于用户核对。
- 复制W01做无匹配状态。将人数改为12人，结果为0；保留全部条件并提示“没有符合这些条件的会议室”，提供修改人数或时段的入口，不自动清空用户选择。
- 复制W02做时段被占用状态。假设确认前青竹厅被他人约走，提示该时段已不可预约；返回列表重新选择，保留日期、时段、人数和设备条件。这个异常和“没有匹配房间”发生在不同步骤，不应共用一张泛错误页。
- 连上路径并预览。即使只用页面跳转，也要走完选房、返回修改、确认、成功四个动作。先看结构能否让任务完成，再加颜色和插画。
用AI起稿时，把布局约束写进去
请为移动端会议室预约制作灰阶线框图，画布宽390px，内容左右留16px。
需求：2026-10-12，10:00–11:00，6人，需要投屏。
房间：青竹厅6人/有投屏/可预约；梧桐厅10人/有投屏/已占用；白鹭厅4人/无投屏。
页面：找会议室、确认预约、预约成功；另补无匹配和确认时被占用两种状态。
列表先放筛选条件，再放结果。卡片必须显示容量、设备和可用状态。
返回列表保留条件，提交前核对房间与时间。成功编号使用BK-1012-01。
不要添加周期预约、推荐会议、访客管理；不接真实预约接口。
先说明各页面的信息顺序，再生成可讨论的页面布局。可以将上述材料交给墨刀AI生成原型，也可以手动从基础组件搭建。判断生成结果时先看：是否把“不满足人数”的白鹭厅误当作可选项，是否在成功页遗漏时间，以及无匹配时有没有保留筛选条件。
页面整齐，却仍不好用时怎么改
常见问题是每张房间卡都突出大图，却把容量和设备放在折叠区。读者需要反复点进详情才能排除白鹭厅，此时应先把“4人/无投屏”移到卡片可见区，不必继续精修图片。另一个问题是按钮都叫“确定”：列表用“选择青竹厅”，确认页用“确认预约”，让用户知道动作的后果。
验收这组线框图时，交给同事一句任务即可：“为6人预约10月12日10点到11点的投屏会议室。”预期进入青竹厅的确认页；随后补一个条件“会议改为12人”，预期得到明确无匹配提示并能继续修改。记录他是否需要帮助、误选哪一项和停在哪一页，不把一轮内部试用直接算成用户转化结论。
下载会议室预约线框工作簿，含填好的页面清单、组件顺序、两条异常路径与演练记录。完成布局后，再用交互原型的状态连接方法补上按钮反馈；保真度的投入范围可参考高保真与低保真差异。
线框图制作工具推荐
Figma：新手友好的跨平台协作工具
Figma提供浏览器设计与协作环境，可用基础形状、组件和页面组织线框图。选择时可以先试着画本文的会议室列表，再让同事打开文件共同评审。了解Figma相关功能与使用场景。
跨组织评审时，先核对访问网络、账号与分享权限；付费能力和席位安排应以当前官方套餐及实际团队需求为准。

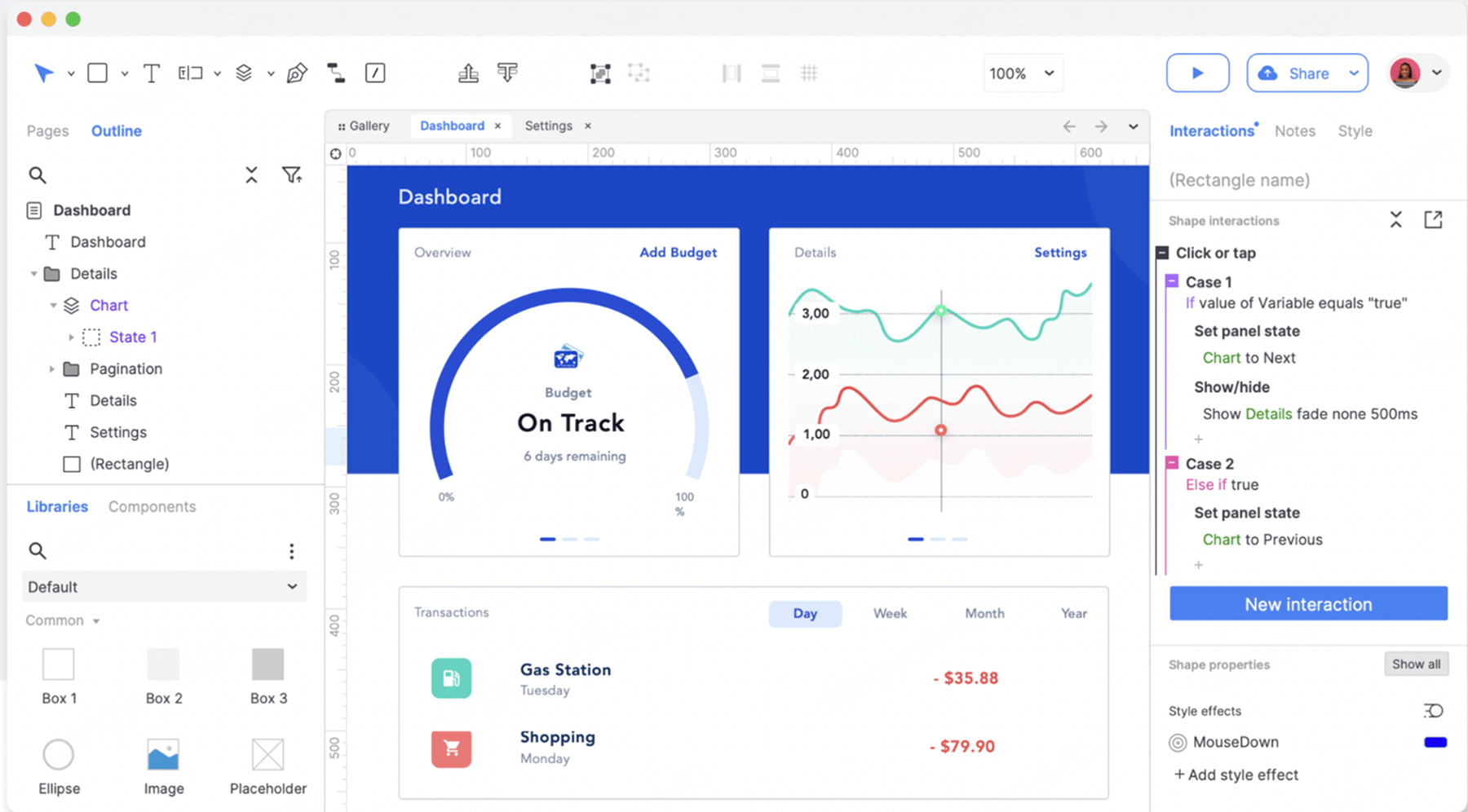

Axure RP：专业级线框图与交互设计工具
Axure RP是国外专业级线框图工具的代表，在复杂交互逻辑呈现上优势突出，深受资深产品经理和设计师青睐。它支持制作从低保真线框图到高保真原型的全流程设计，线框图阶段可通过“动态面板”“交互事件”等功能，提前模拟页面跳转、数据加载等效果，让线框图更具演示价值。点击此处获得更多Axure RP的了解。
使用Axure RP时，可先为一条预约路径配置事件和目标，再扩展条件与动态面板。团队应实际检查分享、审阅和文件协作方式，按任务复杂度评估学习成本。

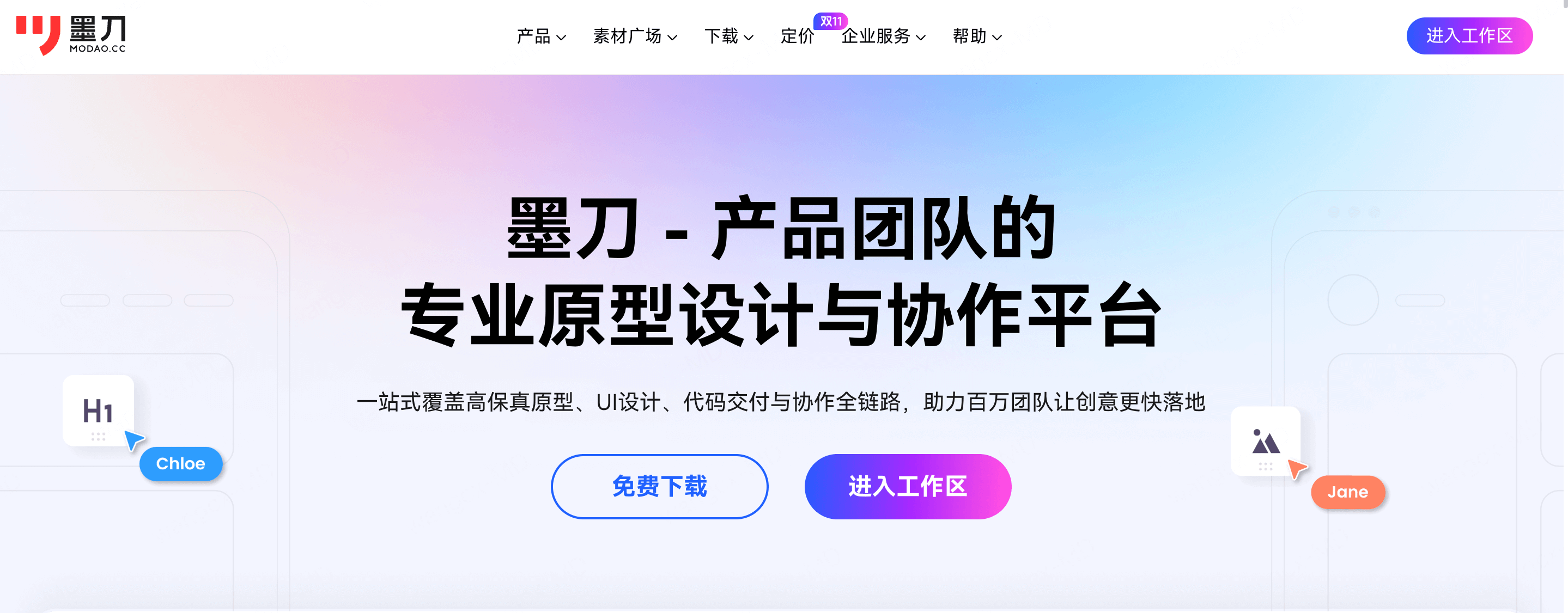

兼顾本土适配与全场景需求的优选工具
墨刀设计适合需要在线组织界面和组件的团队；若核心任务是页面连线与交互演示，也可结合墨刀原型。先把需求转换成明确页面，再挑选能表达它的组件。
绘制时可以从文字、矩形、输入框和按钮起步，优先统一间距与组件名称。使用现有组件库前，先检查其页面结构是否适合自己的任务，不必为了套模板添加额外功能。
需要中文环境和团队在线讨论时，可以用同一份会议室预约任务试画、预览和分享，确认成员能看到正确版本。用墨刀开始这组线框图。
免费线框图组件模板推荐

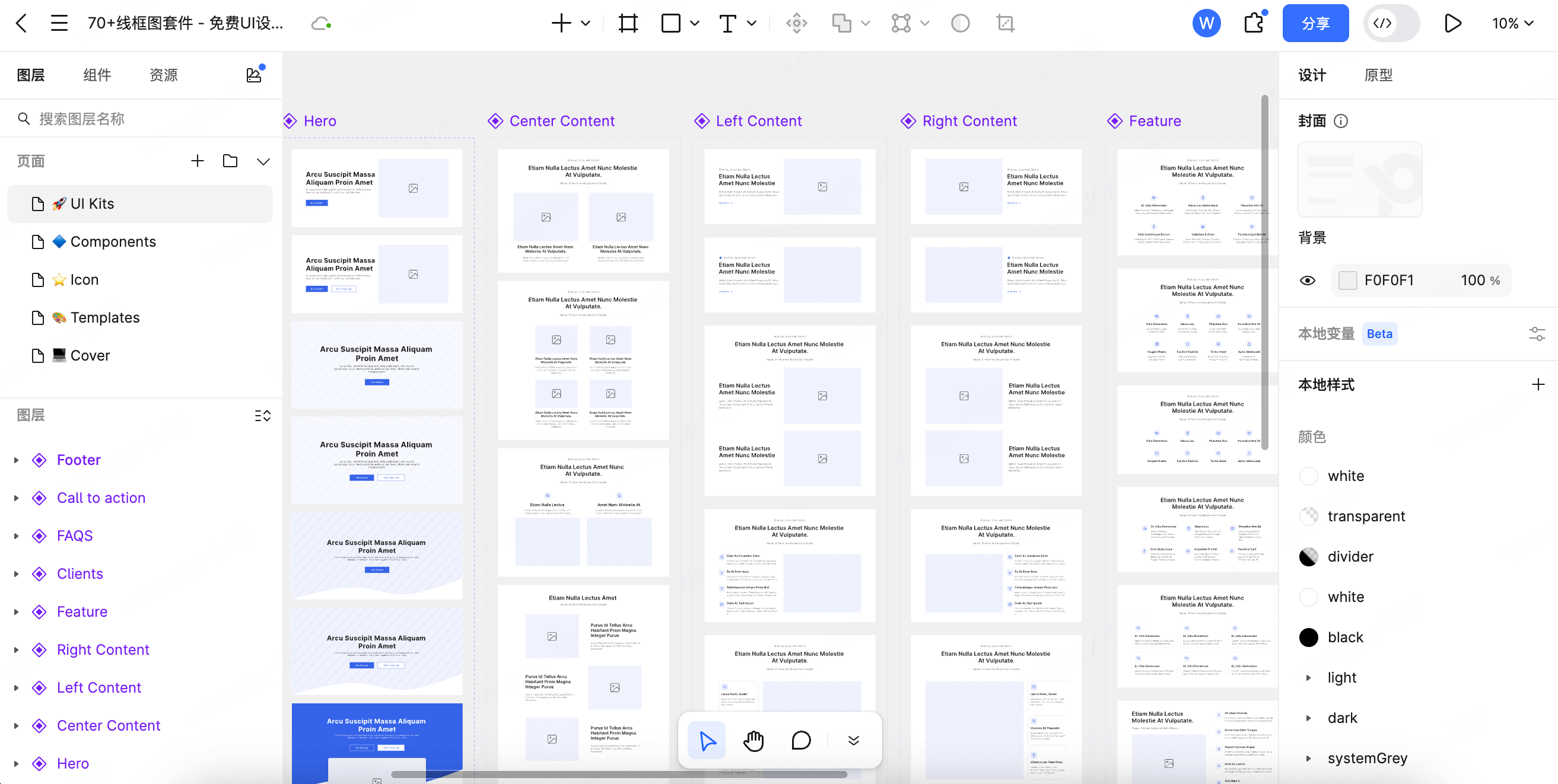

70+线框图UI组件库

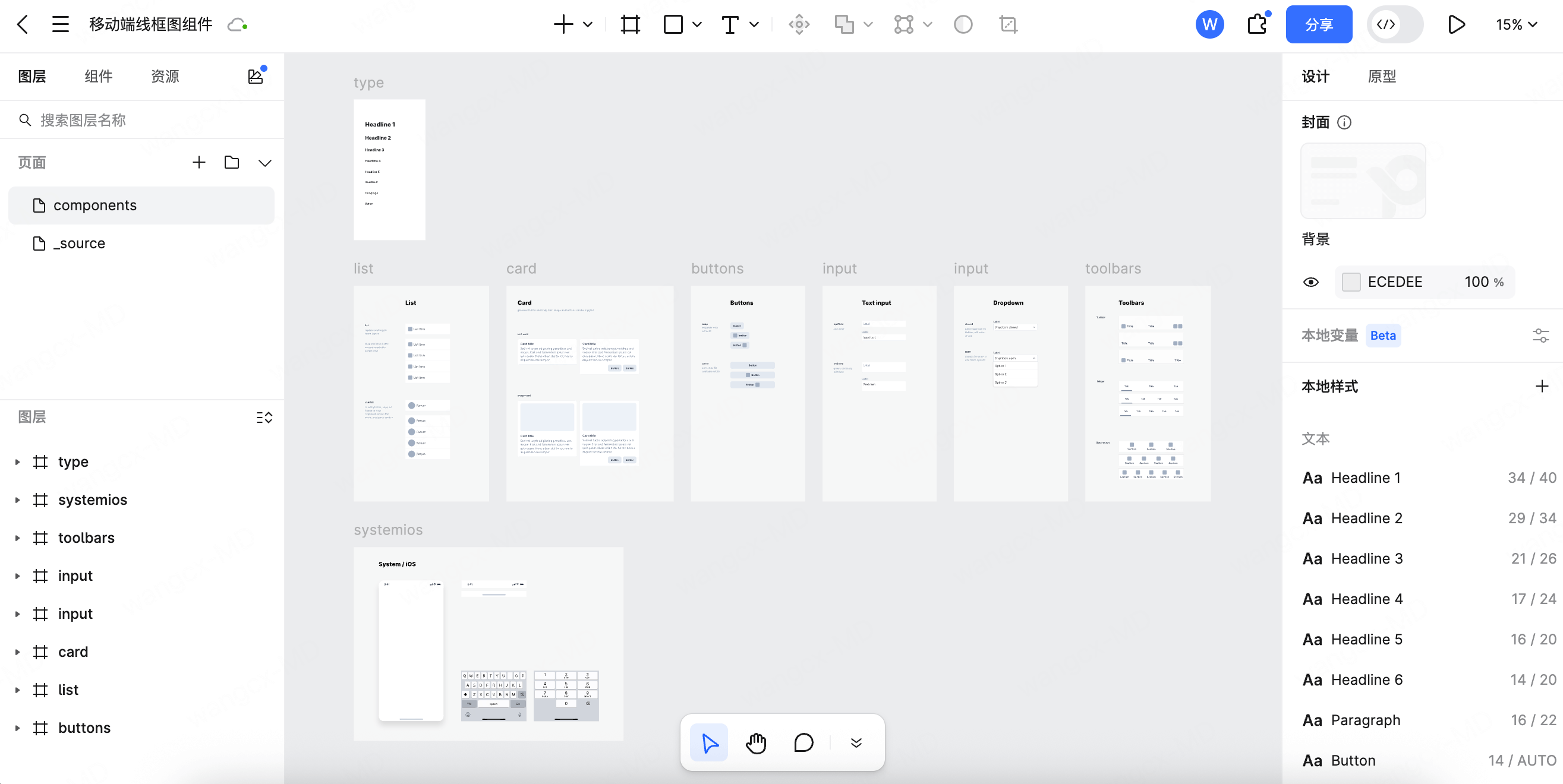

移动端线框图组件

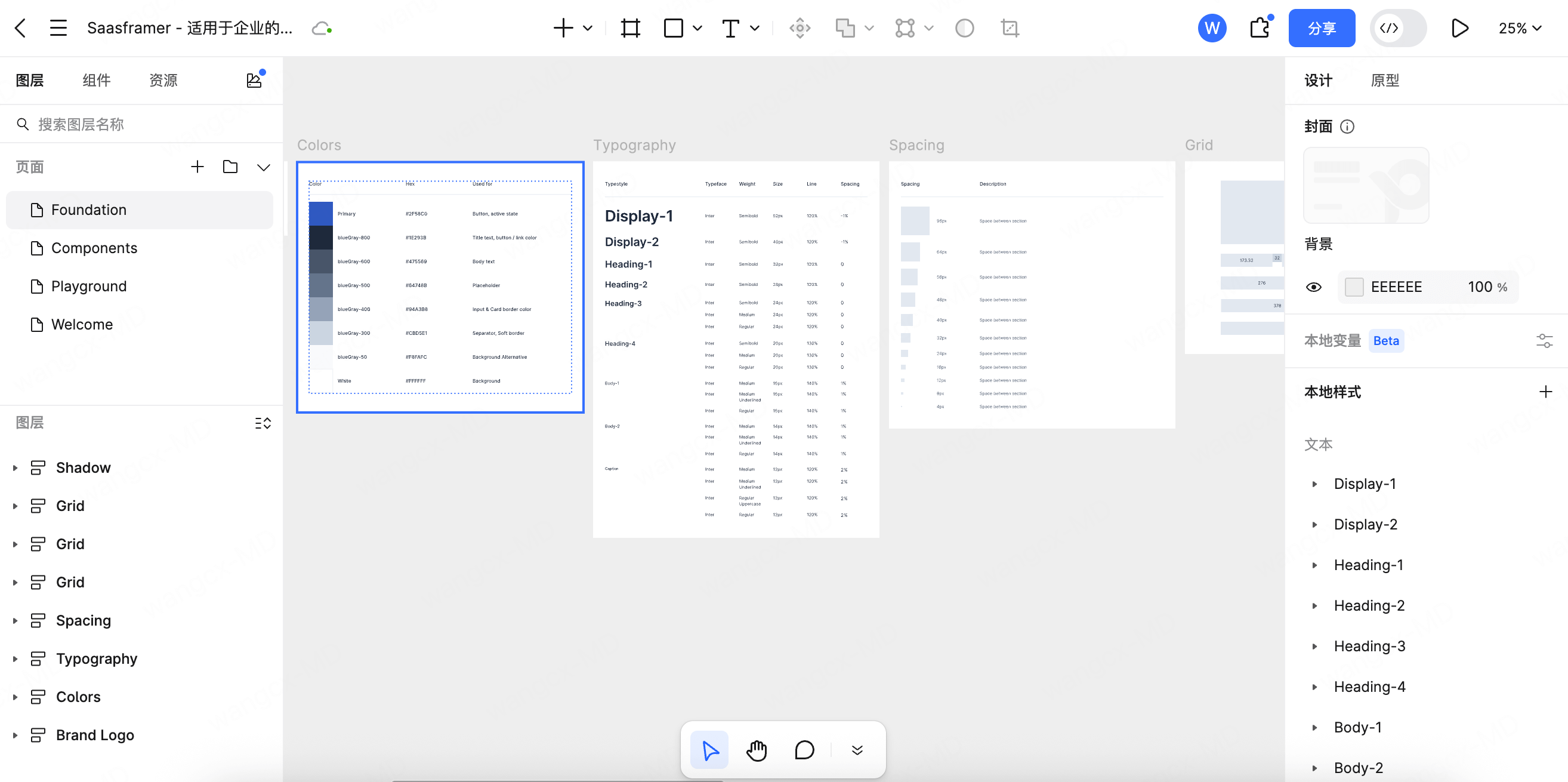

适用于企业的线框图套件
线框图是产品设计的核心环节，明确其定义、构成和价值，选择合适的工具，善用组件模板，就能快速制作出高质量线框图。无论你是刚入门的新手，还是需要高效协作的团队，亦或是制作企业级产品的设计师，墨刀设计都能适配你的需求。现在点击注册墨刀，免费试用海量线框图模板，让线框图制作更简单、更高效！
