做过上位机或HMI（人机界面）设计的朋友都有个共同的烦恼：功能实现了，界面却没法看。其实工业界面设计是有套路可循的，对于大多数非设计出身的工控人来说，直接使用成熟的PLC控制界面设计模板，是最快提升项目档次、规范交互逻辑的方法。今天这篇文章整理了5套高质量的工业类原型资源，涵盖了从设备监控、参数设置到生产报表的典型场景，一起来看看好用的PLC控制界面设计模板应该长什么样吧。
1. PLC 触摸屏通用HMI原型模板

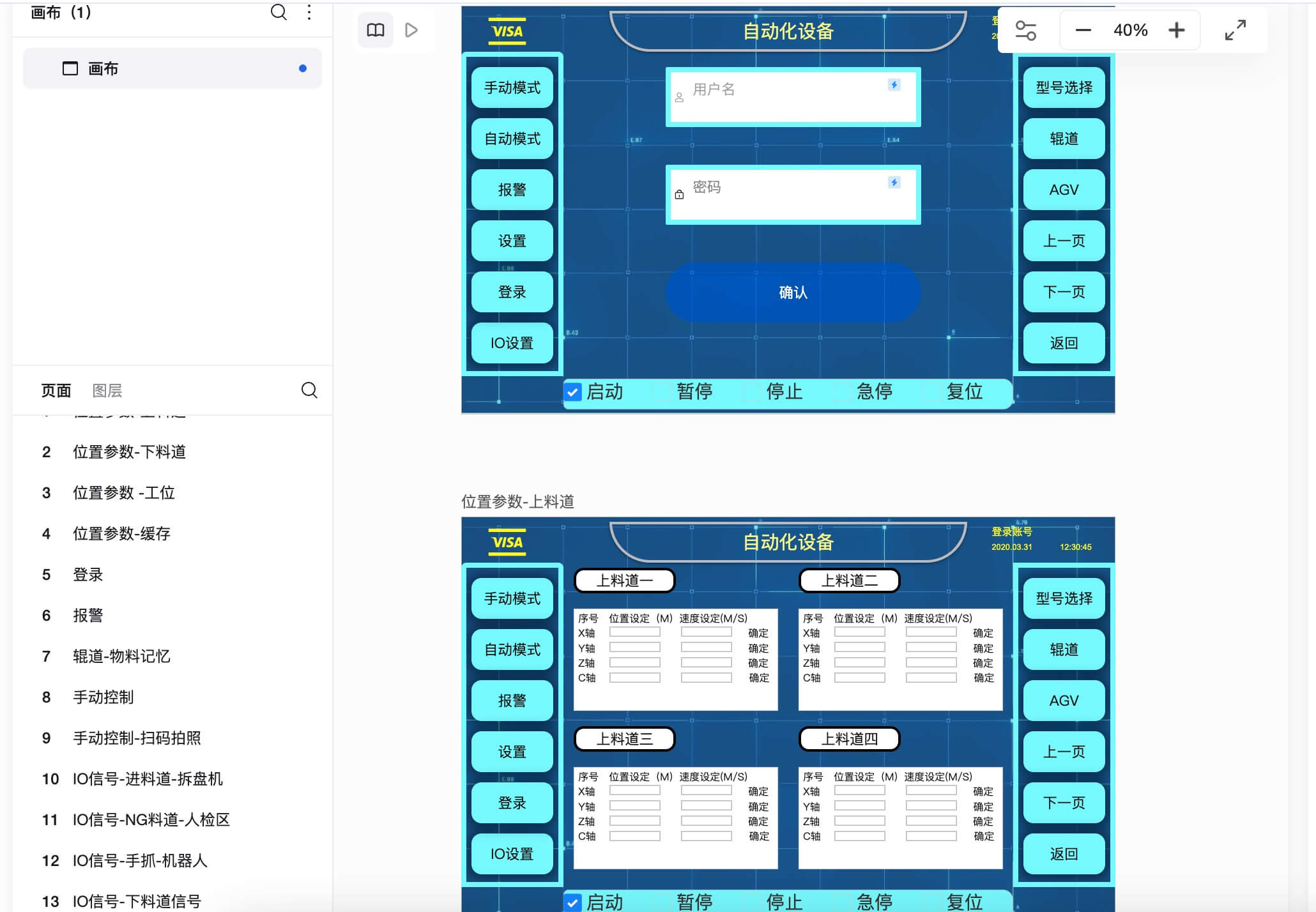

这是一个非常实用的PLC触摸屏通用模板，特别适合做非标自动化设备的项目。界面完全还原了工业现场的操作习惯，布局严谨，看着很有“工控味”。模板里的功能模块很全，像参数设置、手/自动切换、IO监控和报警记录都已经预置好了，交互逻辑也很顺畅。最方便的是里面的通用组件，按钮、指示灯都能直接复用。如果你是电气工程师或产品经理，想快速出个HMI方案跟客户对需求，拿这个简单改改就能用，能省去不少重复画图的时间。
2. 工业PLC智能监控与数据采集系统模板

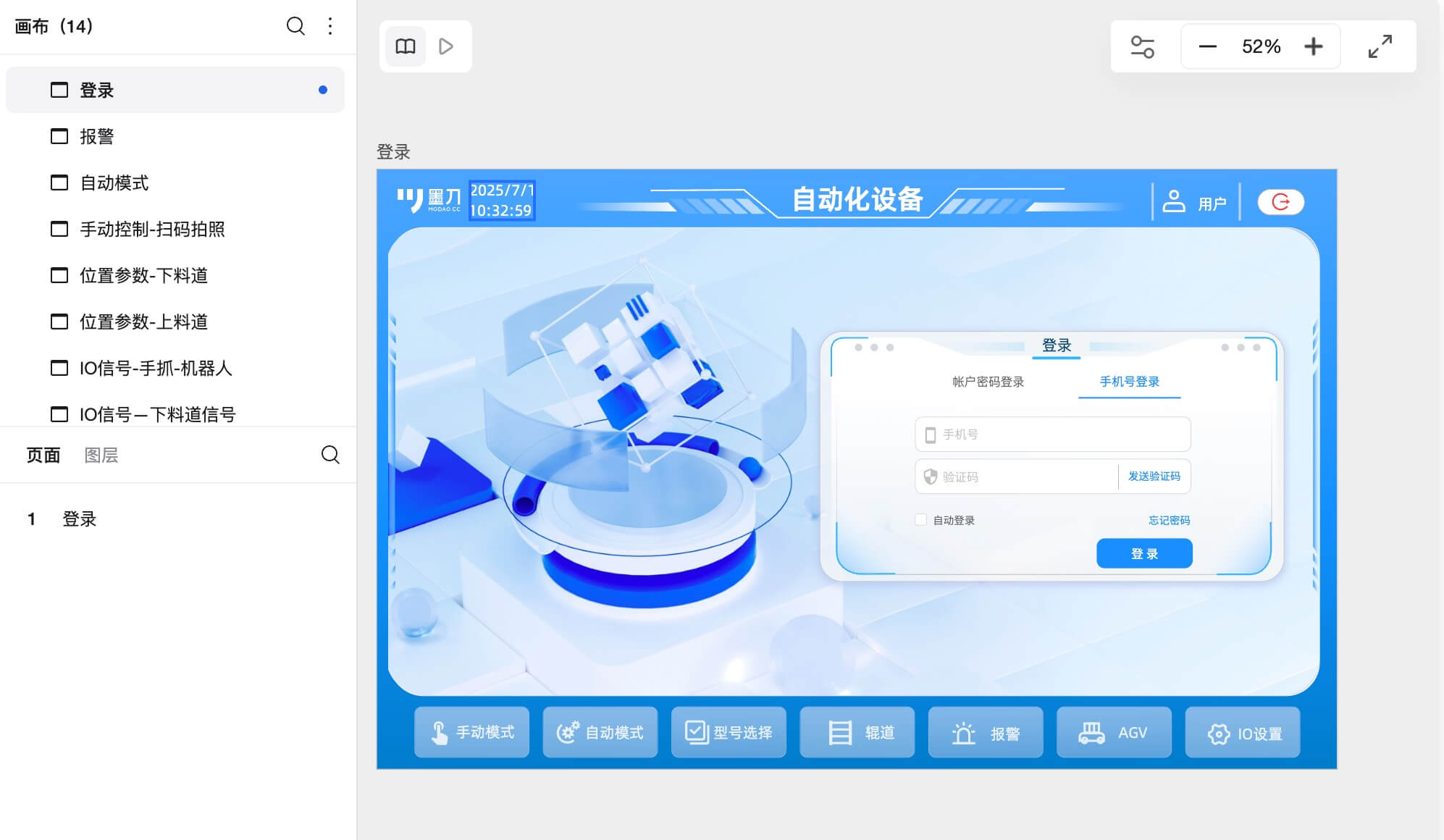

这套模板更强调“数据可视化”与“系统状态监控”。它摒弃了传统工业屏密密麻麻的按钮布局，采用了更现代化的卡片式结构，重点展示生产过程中的核心数据。模板内包含了实时趋势曲线（如温度/压力）、产量统计报表、IO节点状态总览以及报警历史追溯等模块。
这种设计非常适合用于自动化产线的中控大屏或高端设备的上位机演示。当客户不仅关心设备“能不能动”，更关心“生产数据怎么看”时，用这个模板来做原型，能很好地体现出系统的智能化与专业度，界面清爽且逻辑层级分明。
3. 深色系工业PLC触屏界面模板

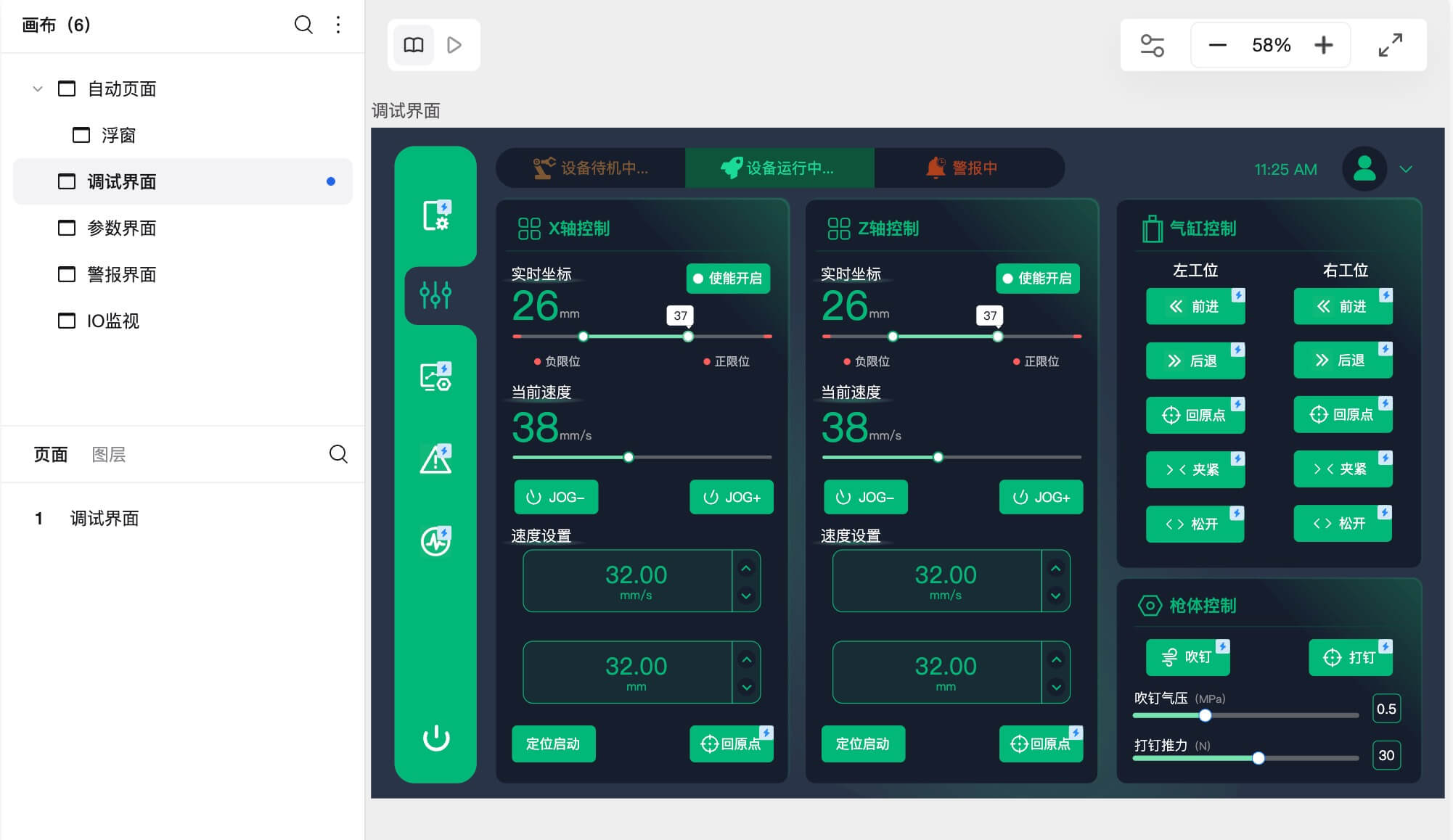

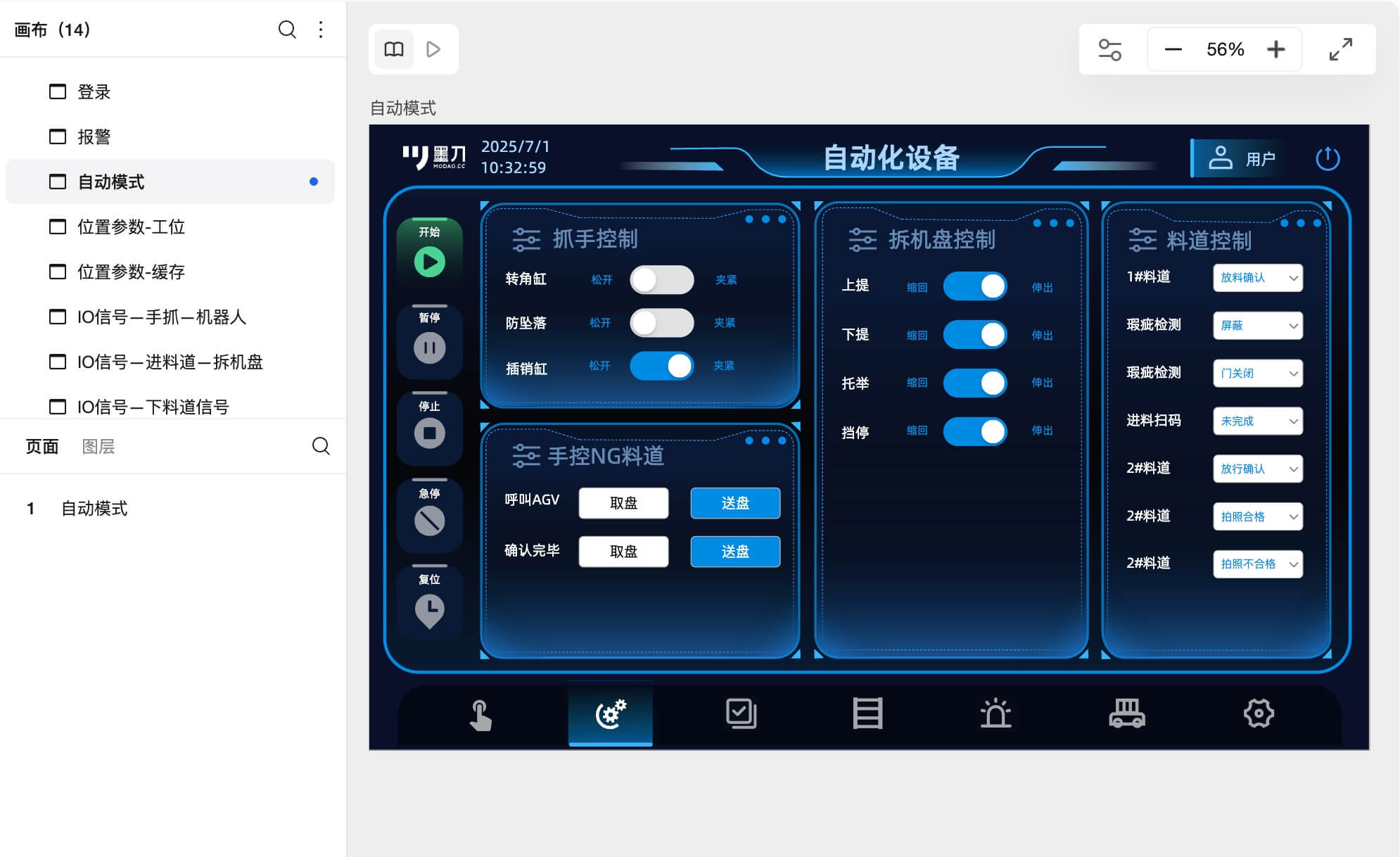

这是一套非常有质感的深色系工业HMI模板，特别适合用于智能物流或自动化产线的控制屏设计。界面采用了经典的深蓝与黑色搭配，不仅科技感强，还能有效减少工人在车间环境下长时间操作的视觉疲劳。与之前的通用版不同，这款模板更侧重于运动控制，内置了AGV小车调度、辊道运行控制、位置参数修正等专用模块。
同时，它依然保留了IO监控、手自动切换和报警管理等基础功能。如果你正在开发物流分拣系统，或者需要通过UI提升非标设备的档次，这个模板的视觉效果和交互逻辑都非常成熟，能帮你节省大量美工时间，直接落地使用。
4. 工业流程控制系统HMI模板
这是一款专门针对过程控制行业设计的HMI交互模板，视觉上采用了经典的组态流程图风格。与机械运动控制不同，这套模板的重点在于工艺流程的可视化还原。主界面通过生动的动态管道、阀门、储罐液位和泵体动画，直观展示了液体或气体的流向与处理状态。功能层面，它深度集成了PID闭环控制（如温度/压力调节）、配方管理以及历史趋势对比功能。
这套PLC控制界面设计模板非常适用于水处理系统、恒压供水、化工反应釜或HVAC暖通空调等项目的界面开发。它不仅能帮助工程师清晰地梳理复杂的工艺逻辑，其内置的各种“流体组件”也能让枯燥的数据监控变得直观易懂，极大地提升了上位机的专业感。
5. 可交互触摸屏HMI界面设计模板
这套设计模板采用模块化布局和清晰的视觉层级，以白绿色系为基调降低视觉疲劳，搭配高对比度的强调色突出关键信息和操作区域。界面元素设计需符合人机工程学，运用简洁的线性图标和适度的圆角处理提升操作友好性。通过五大核心功能模块——自动运行界面、调试界面、参数调整页面、智能警报管理和IO系统，为工程师提供一站式控制解决方案。
工业界面的核心是好用和安全，但这并不意味着它必须是丑的。通过合理利用现有的资源，我们完全可以在不增加工作量的前提下，交付出逻辑清晰、视觉规范的HMI系统。上述这5套PLC控制界面设计模板，基本涵盖了工控项目的常见需求，建议下载保存，作为自己的UI资产库。👉 点击注册墨刀前往墨刀素材广场，获取更多专业PLC控制界面设计模板，让你的工控项目界面焕然一新。
