工业HMI（人机界面）是连接操作员与机器之间的桥梁，它的设计直接影响操作效率、用户体验以及安全性。随着工业自动化的推进，设计一个高效、易用且符合工业标准的HMI界面显得尤为重要。本文将全面解析工业HMI设计的核心要求、基本原则、设计流程以及工具推荐，帮助设计师快速构建高效、实用的工业控制界面。

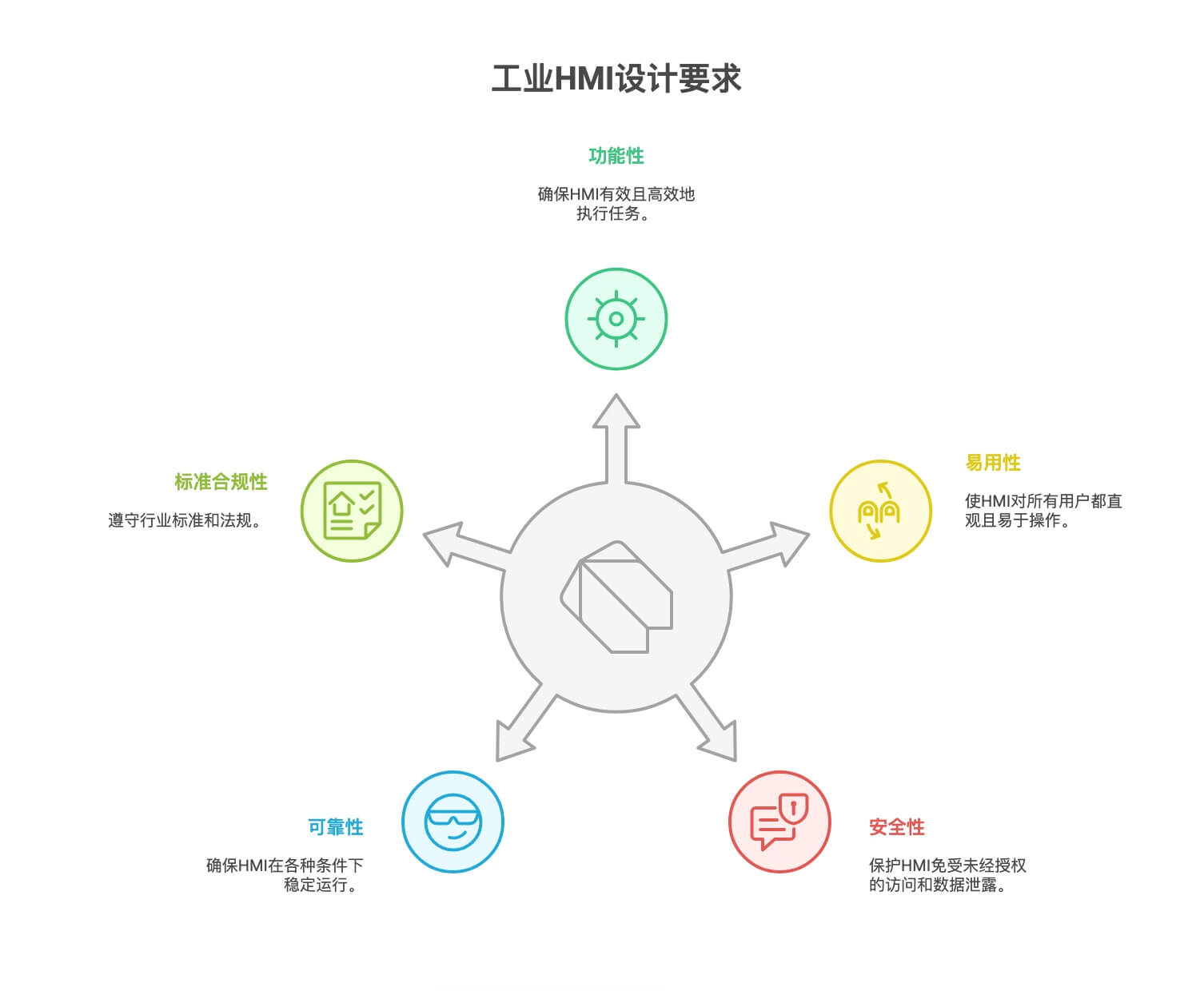

一、工业HMI设计的核心要求
在设计工业HMI时，必须考虑到以下几个核心要求，以确保界面不仅具备专业性，还能够提高用户的操作效率。
1.功能性与易用性
工业HMI界面必须清晰、简洁，确保用户能够在复杂的工业环境中快速找到关键信息和操作按钮。所有功能模块应明确分类，操作流程应尽可能简化。操作员应能通过最少的点击或操作步骤完成任务，避免过度复杂的交互设计。点击免费在线设计工业HMI界面大屏
2.安全性与可靠性
工业HMI界面要确保操作员可以清晰地看到设备状态、警报信息以及操作提示。任何错误、故障或警报都应显著显示，并及时提醒操作员进行应对。必须保证界面的可靠性，确保系统在高负荷、长时间运行下稳定运行，减少故障和意外情况。
3.符合工业标准
HMI界面设计需要符合行业标准和规范，确保其适应不同的工业控制系统。例如，遵循ISO 9241（人机交互标准）、IEC 61131（自动化系统设计标准）等。颜色、符号、布局等设计元素应与行业惯例保持一致，以便操作员能够快速识别和操作。点击免费在线设计工业HMI界面大屏
二、工业HMI原型设计的基本原则
良好的工业HMI设计不仅要满足基本的功能需求，还要注重用户体验、可操作性和美观性。以下是设计时应遵循的几个基本原则：
1.清晰简洁
工业HMI界面应避免视觉过载，信息呈现应简洁明了。仅展示必要的信息和操作按钮，减少不必要的装饰，确保用户能快速找到关键信息。
2.人机工程学
确保界面布局符合操作员的工作习惯，考虑操作员的视距和手势操作习惯。关键的按钮和显示区域应易于触摸和操作。界面元素要适应不同的屏幕尺寸和分辨率，确保无论在哪种设备上都能实现良好的交互体验。注册免费体验，快速绘制工业HMI原型，加速产品落地。
3.一致性与标准化
确保界面中的颜色、字体、按钮、图标等元素统一，风格一致。这样有助于提升界面的专业性，减少操作员的认知负担。使用符合行业标准的符号、色彩和交互设计元素（如绿色表示正常，红色表示警告）。
4.适应性与灵活性

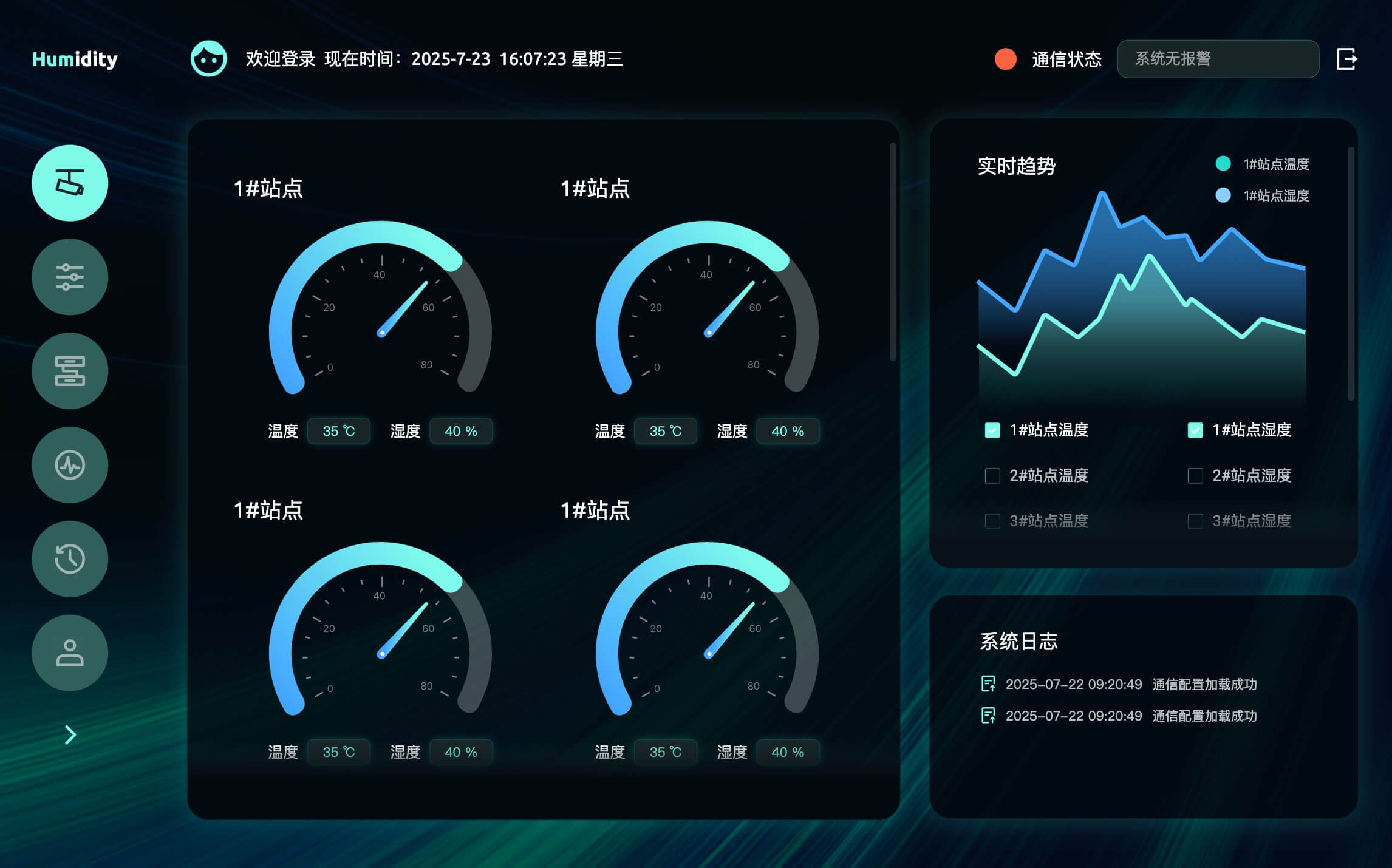

界面设计应具有适应不同工作环境和用户需求的能力。例如，可以提供深浅模式切换，适应不同光照环境。同时，界面应支持快速定制和扩展，以适应不同类型的工业控制需求。注册免费体验，快速绘制工业HMI原型，加速产品落地。
三、工业HMI原型设计工具如何选
在选择工业HMI原型设计工具时，设计效率、交互还原能力、协作方式和文件管理，是几大核心考量。对于追求高效、专业又便捷的团队来说，墨刀是一款非常值得尝试的工具。

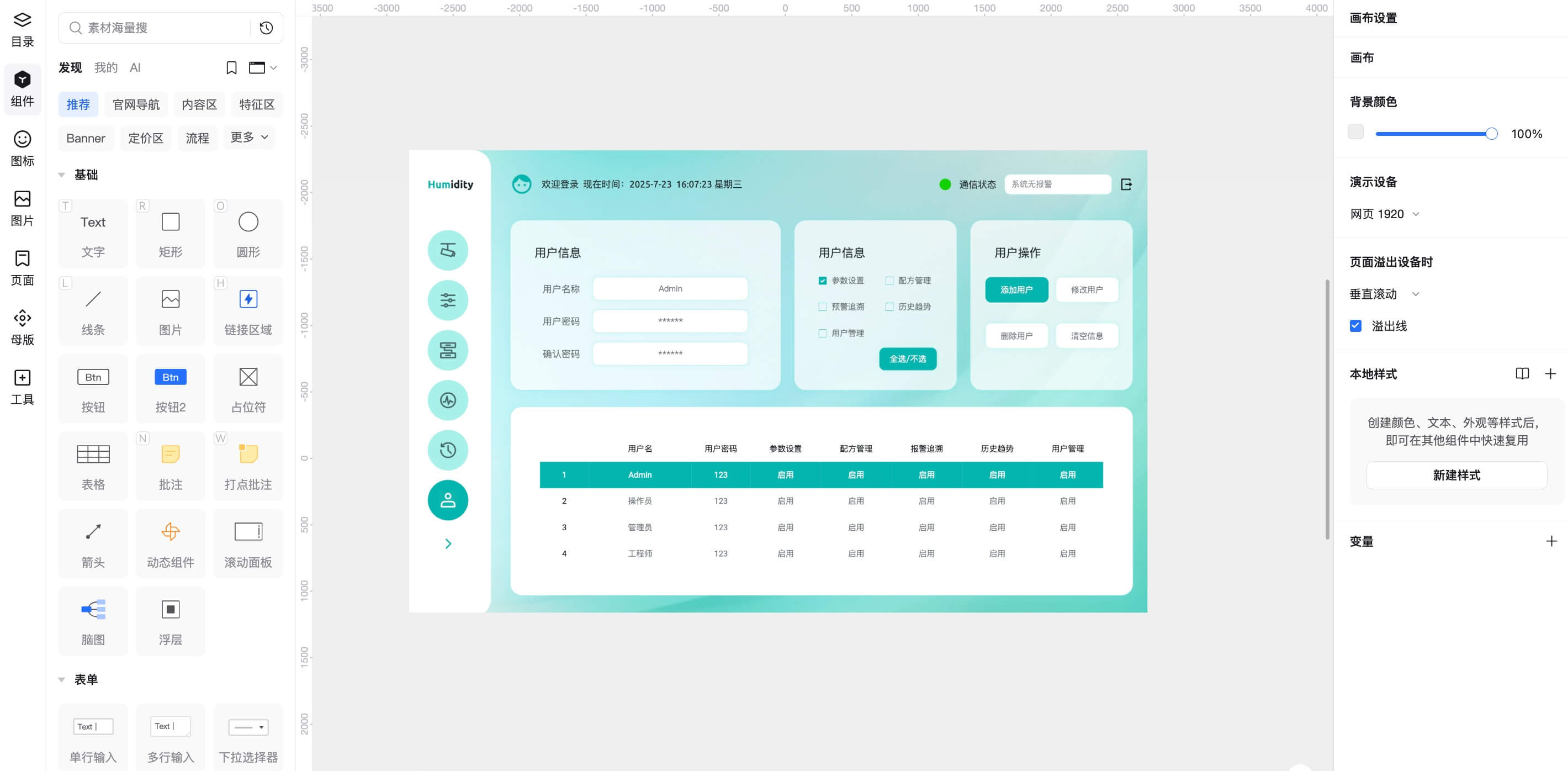

高效搭建界面，组件模板即拖即用：工业HMI界面常涉及复杂的控制面板、状态监控、数据展示等模块。墨刀内置了丰富的UI组件库和工业类模板，支持拖拽式布局，无需从零绘制，大幅降低设计门槛，提升建模效率。👉立即免费注册墨刀，开启组件拖拽式工业HMI原型设计新体验！
拟真交互设计，支持流程模拟：相比只能画图的工具，墨刀支持设置页面跳转、组件联动、弹窗反馈等交互逻辑，帮助设计师在原型阶段就完整呈现工业HMI的操作流程，更适合用于演示、评审及开发交付。

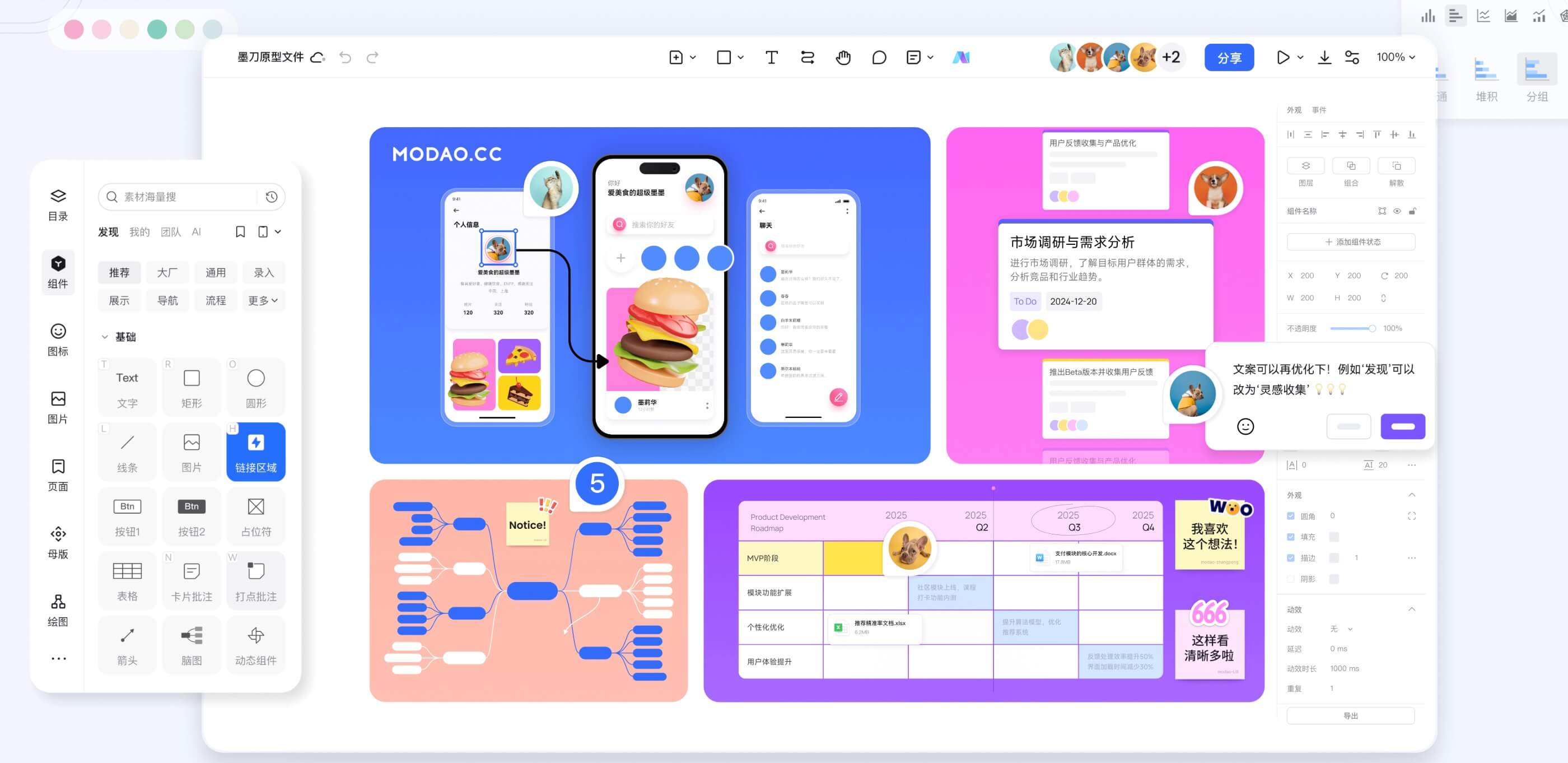

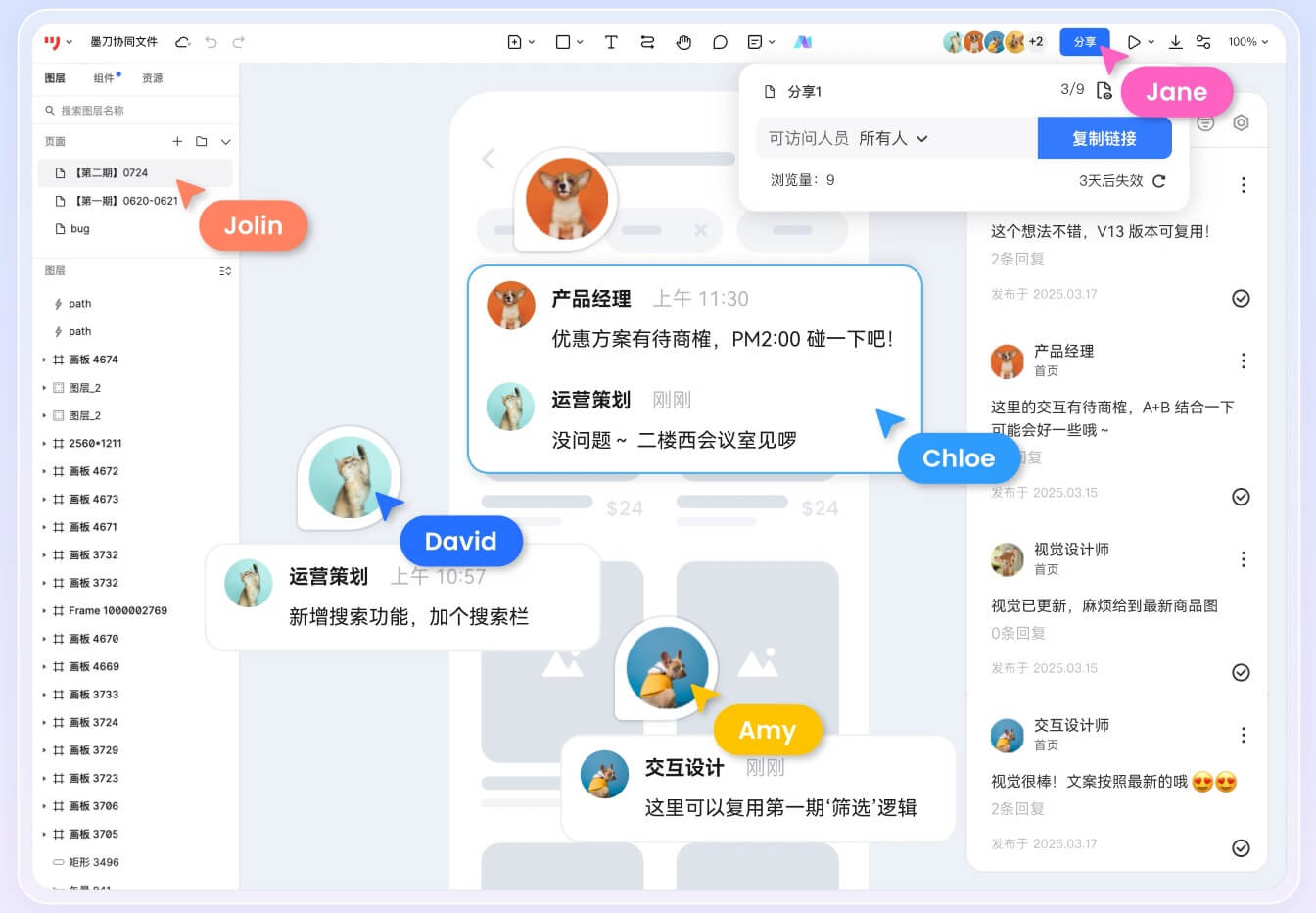

多人协作，反馈高效同步：工业HMI设计通常由多个角色协同推进。墨刀支持多人在线编辑，并配有评论系统，团队成员可以实时查看修改内容、在线评论标注，避免反复导出文件，提高沟通效率。👉立即免费注册墨刀，邀请团队成员一同在线设计工业HMI原型。
云端存储+版本管理，不怕改稿：设计迭代频繁是HMI项目的常态。墨刀提供云端自动保存与历史版本回溯功能，每次调整都有记录，支持一键恢复旧版本，再也不怕“谁改了哪里”这一问题。立即免费注册使用墨刀
四、工业HMI原型设计流程
设计一个高效的工业HMI原型需要经历从需求分析到最终实现的完整流程。以下是常见的工业HMI原型设计流程：
1.需求收集与分析
首先，与项目相关方（如工程师、操作员等）进行充分沟通，收集并整理他们的需求。确定操作员在不同场景下的操作流程，分析界面上需要显示的关键数据和功能模块。这个阶段，可以使用墨刀白板进行需求梳理，快速将零散的需求点转化为可视化的流程图或架构图，方便项目成员对齐认知。
2.草图或线框图设计
使用手绘或低保真工具（如墨刀、纸笔等）绘制界面草图。通过草图快速展示设计思路，确认界面布局和核心功能。在草图阶段，重点关注布局、信息层级和用户流程。
3.高保真原型制作
使用设计工具——墨刀制作高保真的工业HMI原型，加入交互功能，模拟实际操作流程。在此阶段，加入具体的设计细节，如按钮、图标、字体和颜色等。
4.交互与功能验证
通过与团队成员及最终用户的反复测试和反馈，验证交互流程、界面布局及功能模块的合理性。对原型进行多轮迭代，根据用户的反馈进行优化。
5.测试与优化
进行现场测试，确保HMI界面能够适应实际操作环境，检查性能、响应速度、可用性等。根据测试结果进行最后的优化，确保界面稳定、流畅，并能够应对各种工作场景。
五、4套工业HMI原型模板推荐
为了帮助设计师加速工业HMI界面的开发，以下是4套高质量的工业HMI原型模板推荐：

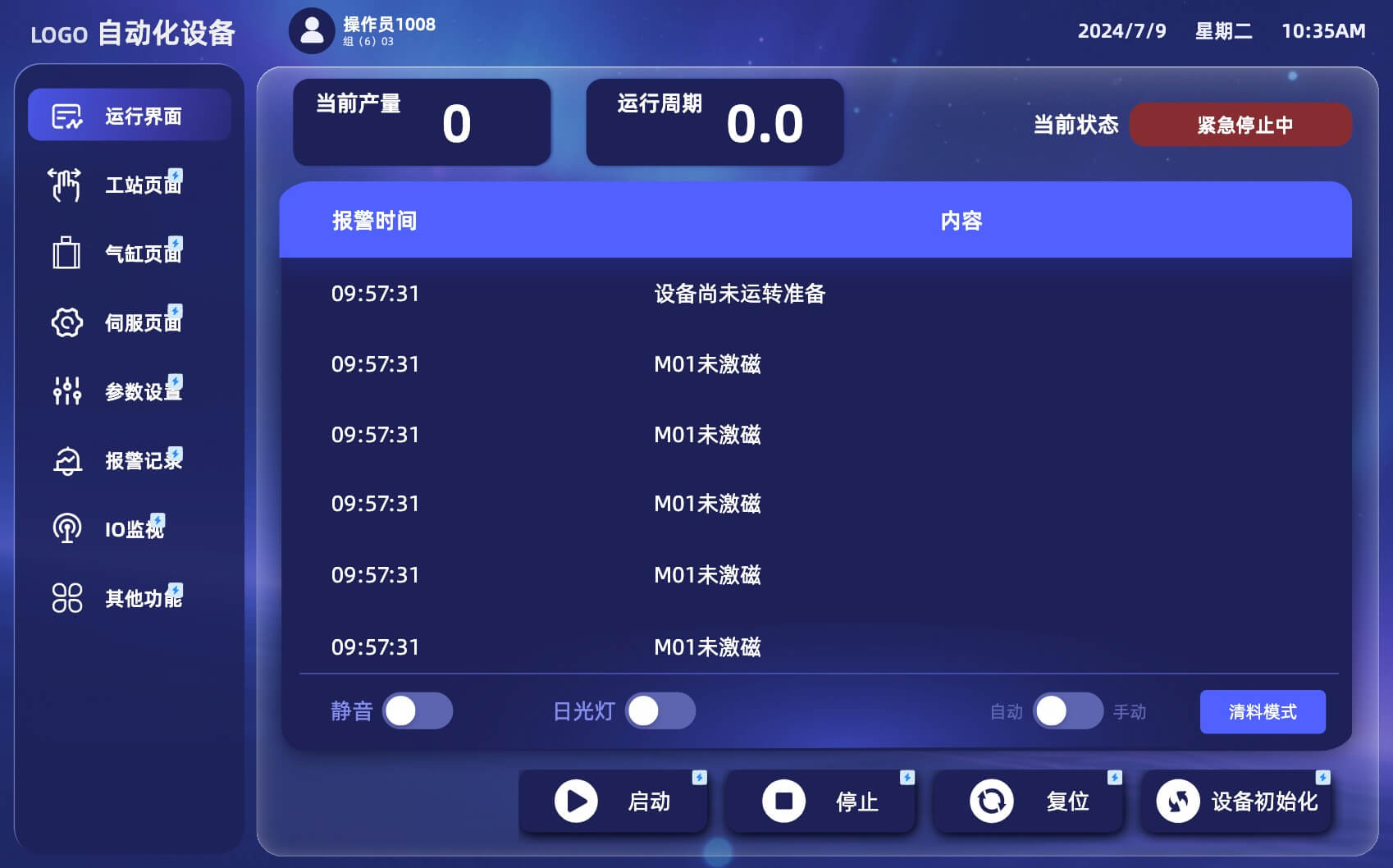

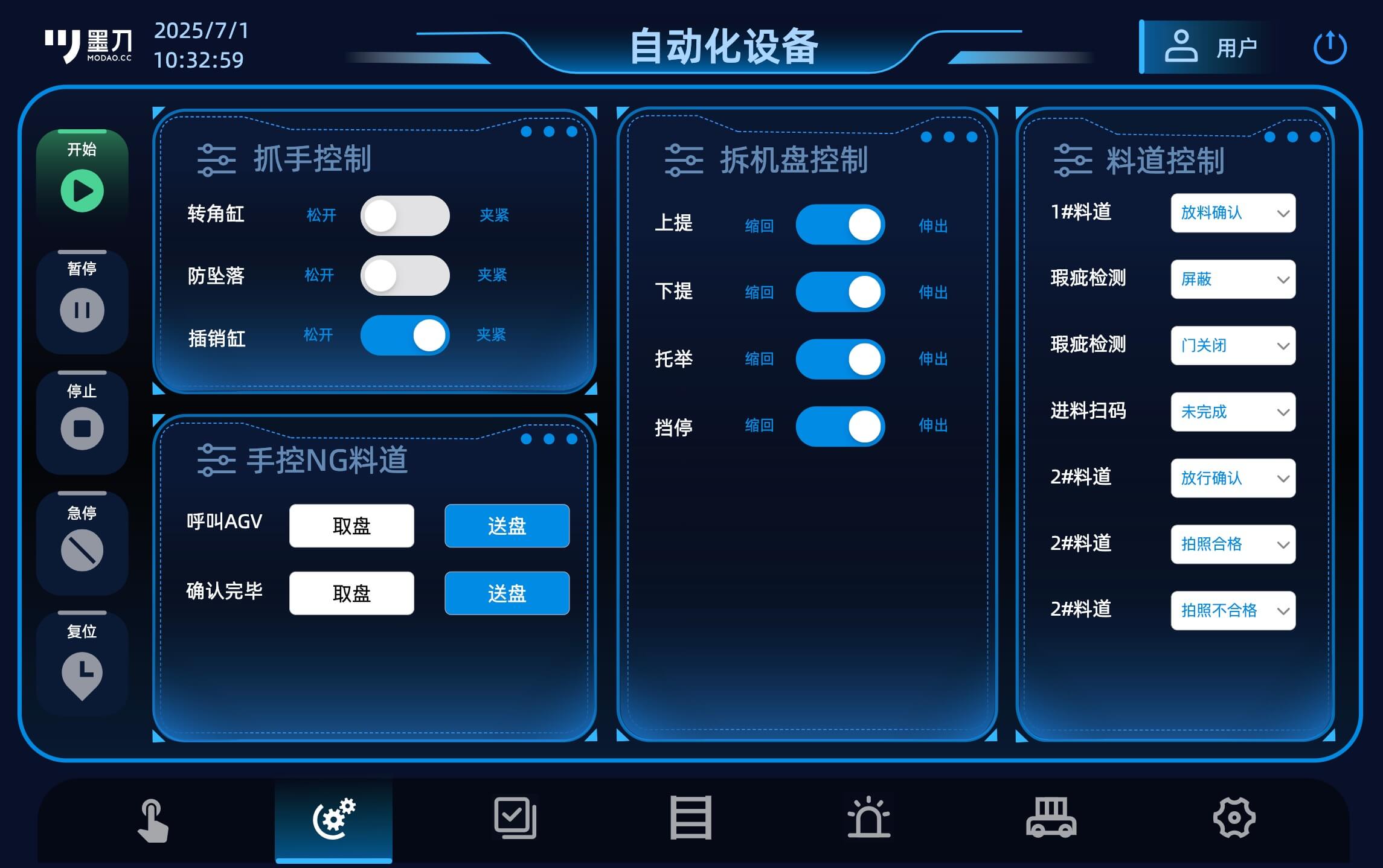

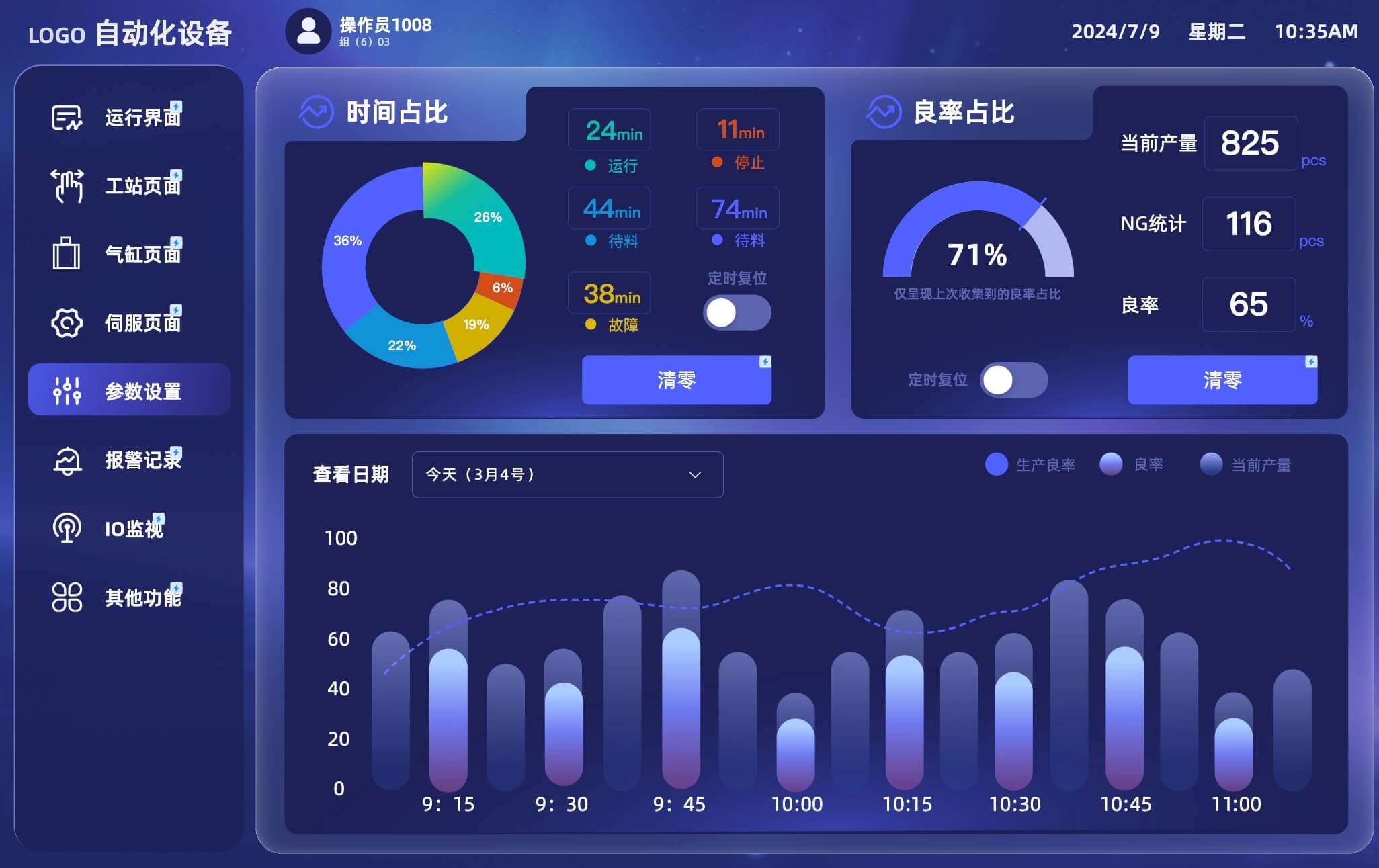

1.PLC触摸屏/非自动化设备HMI通用模板
这套工业HMI触摸屏界面采用深色系蓝黑主题，提升专业感并加强视觉体验。界面布局符合人机工程学，关键操作区域重点突出。通过六大核心功能模块——实时IO信号监控、辊道运行控制、精准位置参数调整、手动/自动模式切换、智能警报管理和AGV调度系统，为工程师提供一站式控制解决方案。

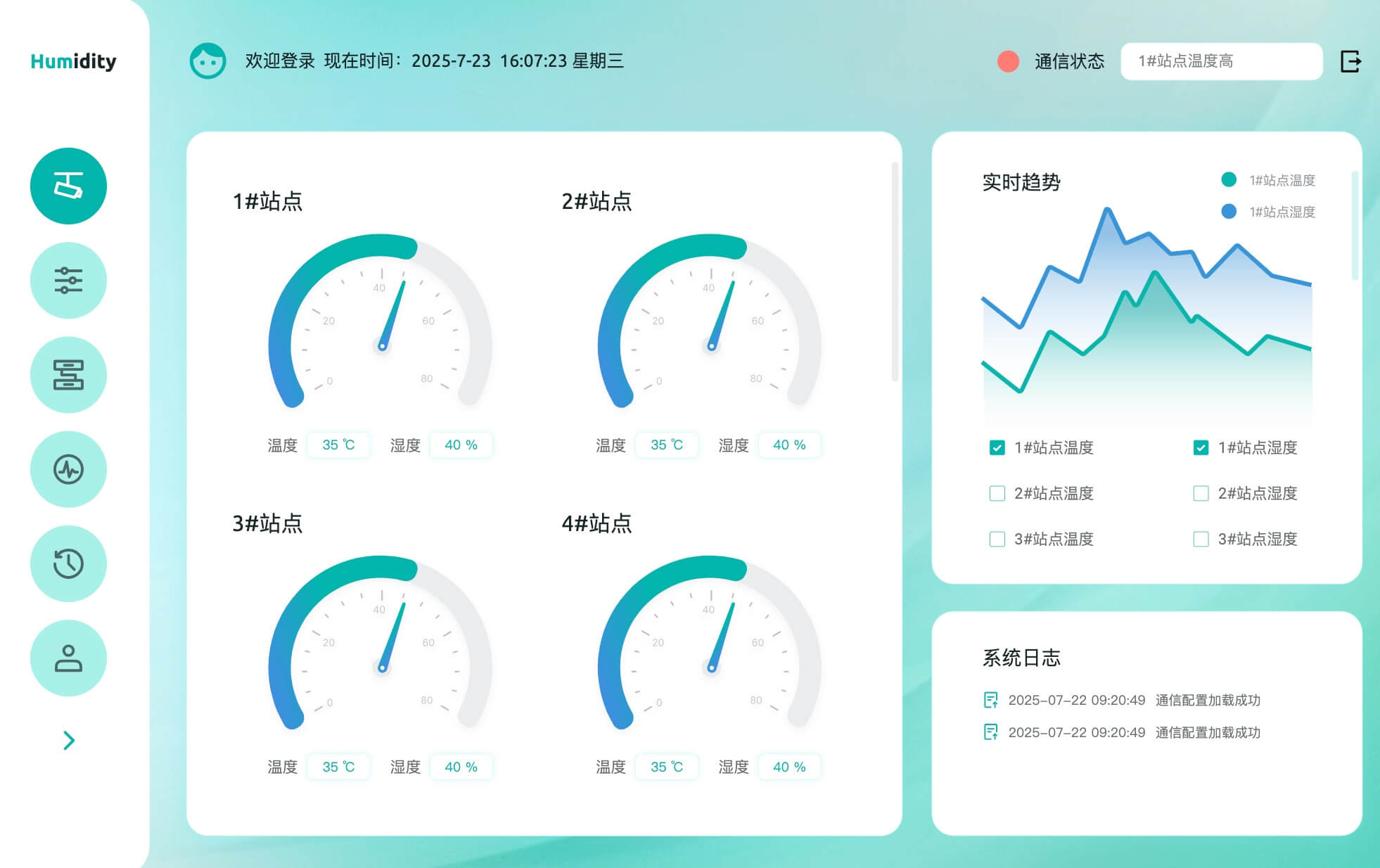

2.空气监测通用触摸屏原型模板
这套工业HMI原型模板以青绿色为主色调，界面简洁直观，功能模块清晰，包括集中监控，配方管理，参数设置，历史趋势，报警追溯，用户管理。关键数据突出显示。操作元素尺寸足够大、布局符合逻辑流程，确保快速准确操作。设计符合工业标准，提供自定义交互导航组件，支持多种模式与自定义功能。

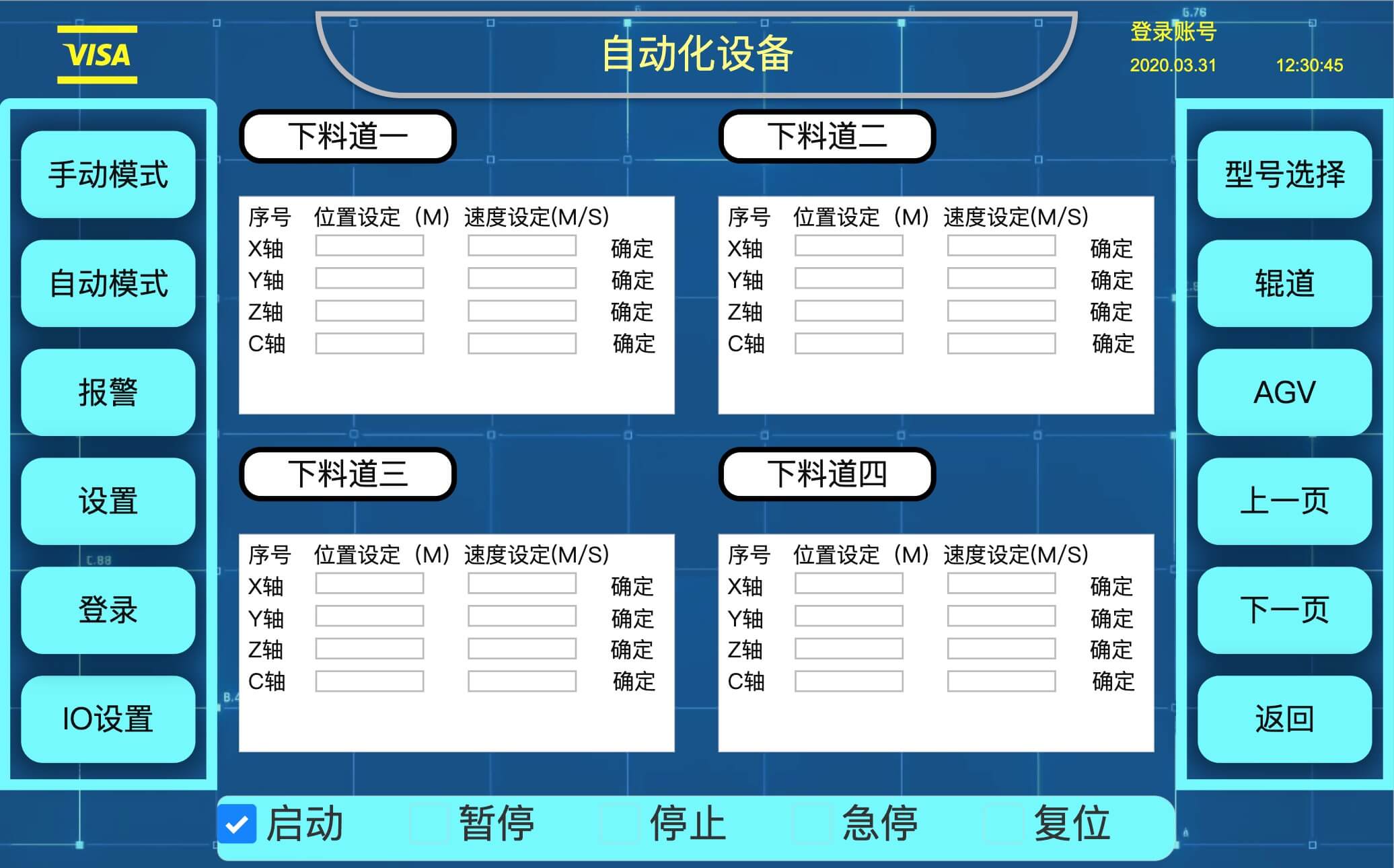

3.PLC触摸屏/非标自动化设备HMI页面原型模板
专为工业自动化设计，提供专业级的HMI控制界面，支持实时数据监控、警报管理等功能。模板易于修改和扩展，适用于多种工业场景。

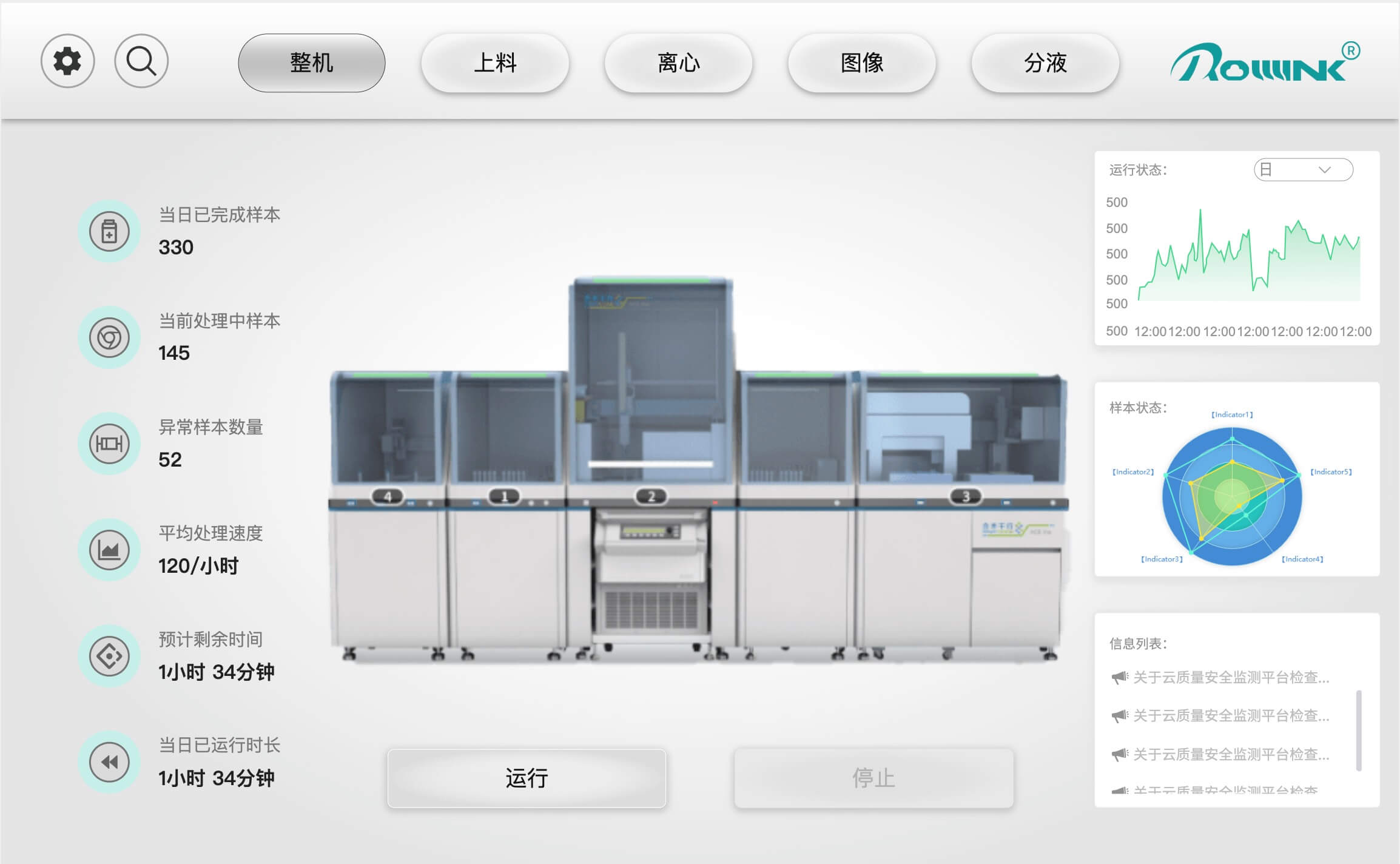

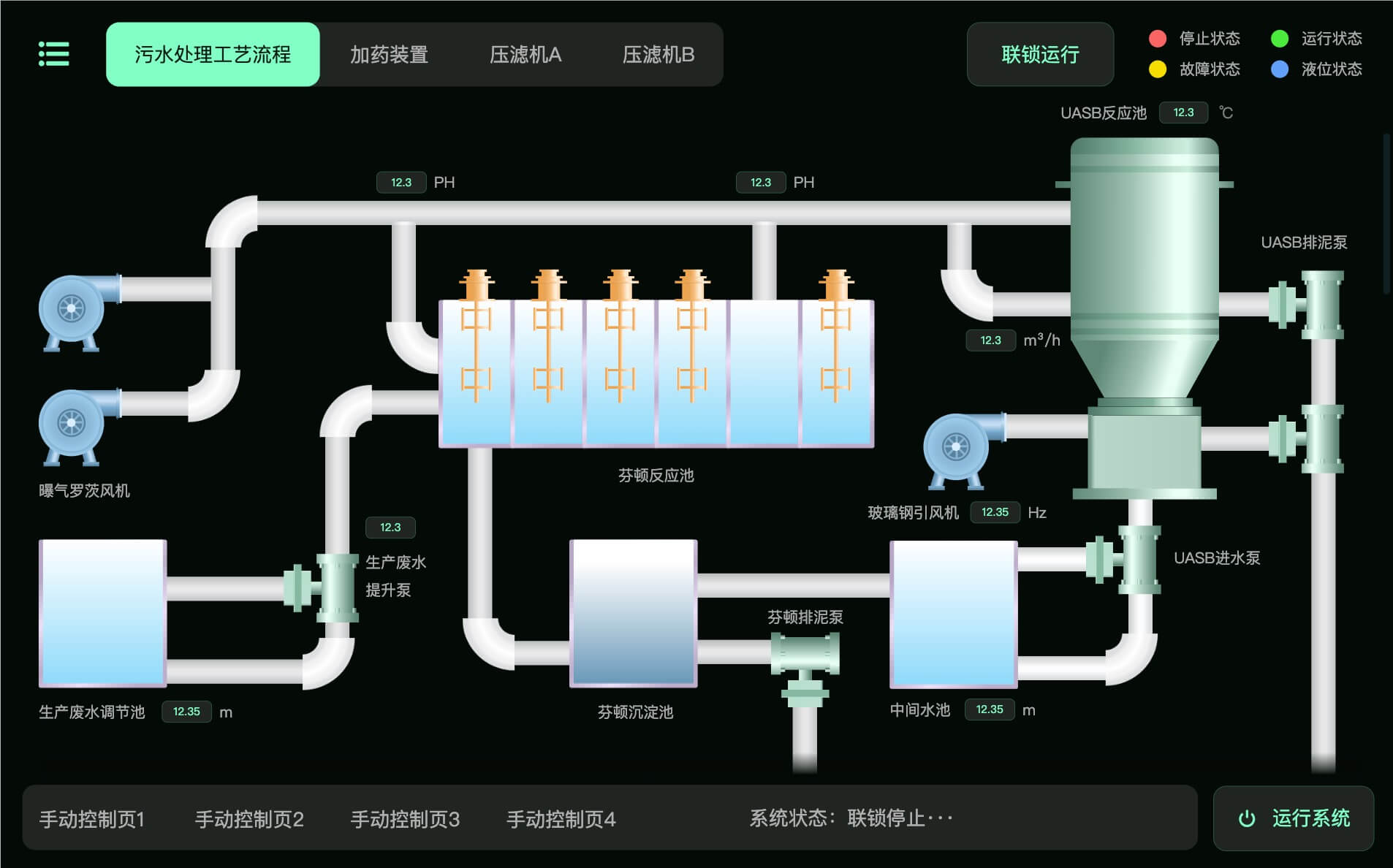

4.专业级工业HMI & BI大屏原型模板
这套原型模板是专为工业场景打造的高品质素材集合，涵盖工业HMI人机交互界面核心组件与数据可视化BI大屏关键元素，并提供真实行业界面模板。无论是设计自动化设备控制台、智能建筑监控中心，还是构建企业级数据驾驶舱，这套资源都能大幅提升你的设计效率与专业度。
一个高效、稳定、用户友好的工业HMI界面，离不开专业工具的支持。墨刀作为一站式原型设计协作平台，不仅提供丰富的工业类模板和组件库，还支持交互还原、团队协作和版本管理，全面满足工业HMI设计需求。无论你是设计师、产品经理，还是设备工程师，只需注册墨刀，即可快速搭建、复用和交付专业级工业HMI原型，从设计到交互，一步到位！👉 现在就免费注册墨刀，开启高效工业HMI原型设计之旅！
