在工业自动化与自助服务设备快速发展的今天，HMI（Human Machine Interface，人机交互界面） 的设计直接决定了系统的可用性与用户体验。一个好的HMI原型模板，不仅能够缩短产品设计周期，还能提升交互逻辑的统一性与可操作性。本文将为你推荐6套实用的 HMI 原型模板，涵盖PLC触摸屏、医院自助机、水处理系统、生物制药设备、分板机触控屏、WinCC科技风格案例等多种场景，帮助设计师和工程师快速完成高质量原型设计。
一、PLC触摸屏HMI通用原型模板

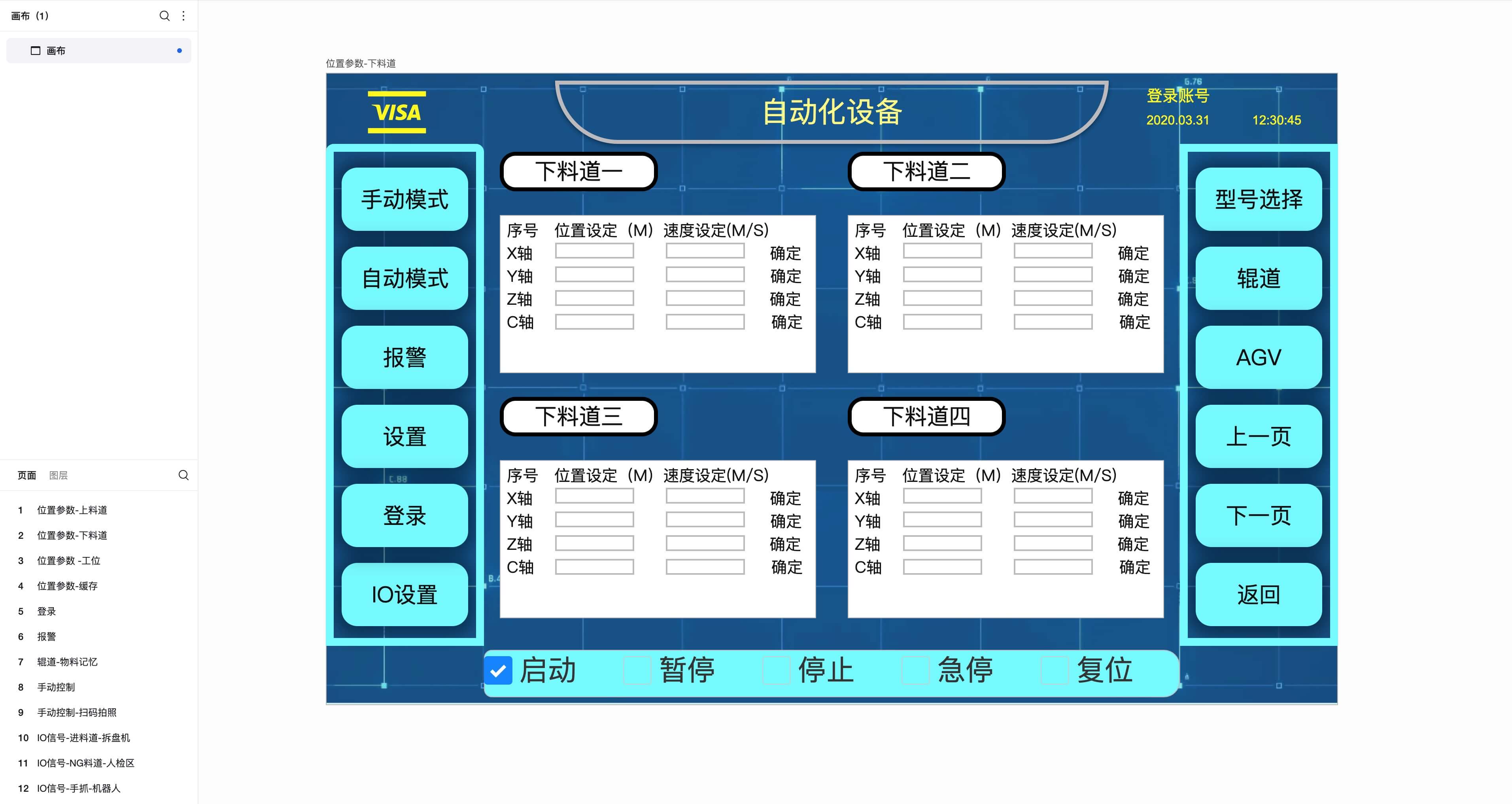

这套HMI原型模板适用于PLC触摸屏及各类非标自动化设备，属于通用型HMI界面设计方案。其特点是结构清晰、逻辑简洁，适配多种工业控制设备场景，为工业设备操作提供稳定可靠的交互基础。
设计思路：针对工业自动化和非标设备，设计重点在于“稳定”和“通用”。原型界面设计结构合理，方便不同设备快速适配。
功能亮点：包含交互导航组件（tab栏、宫格菜单、侧边导航）、后台组件（搜索、富文本编辑器、分组导航），还支持深浅模式切换，所有元素均可自定义。
使用场景：适用于各种 PLC 触摸屏、非标自动化设备，尤其适合需要快速搭建通用框架的项目。
二、医院自助机原型模板

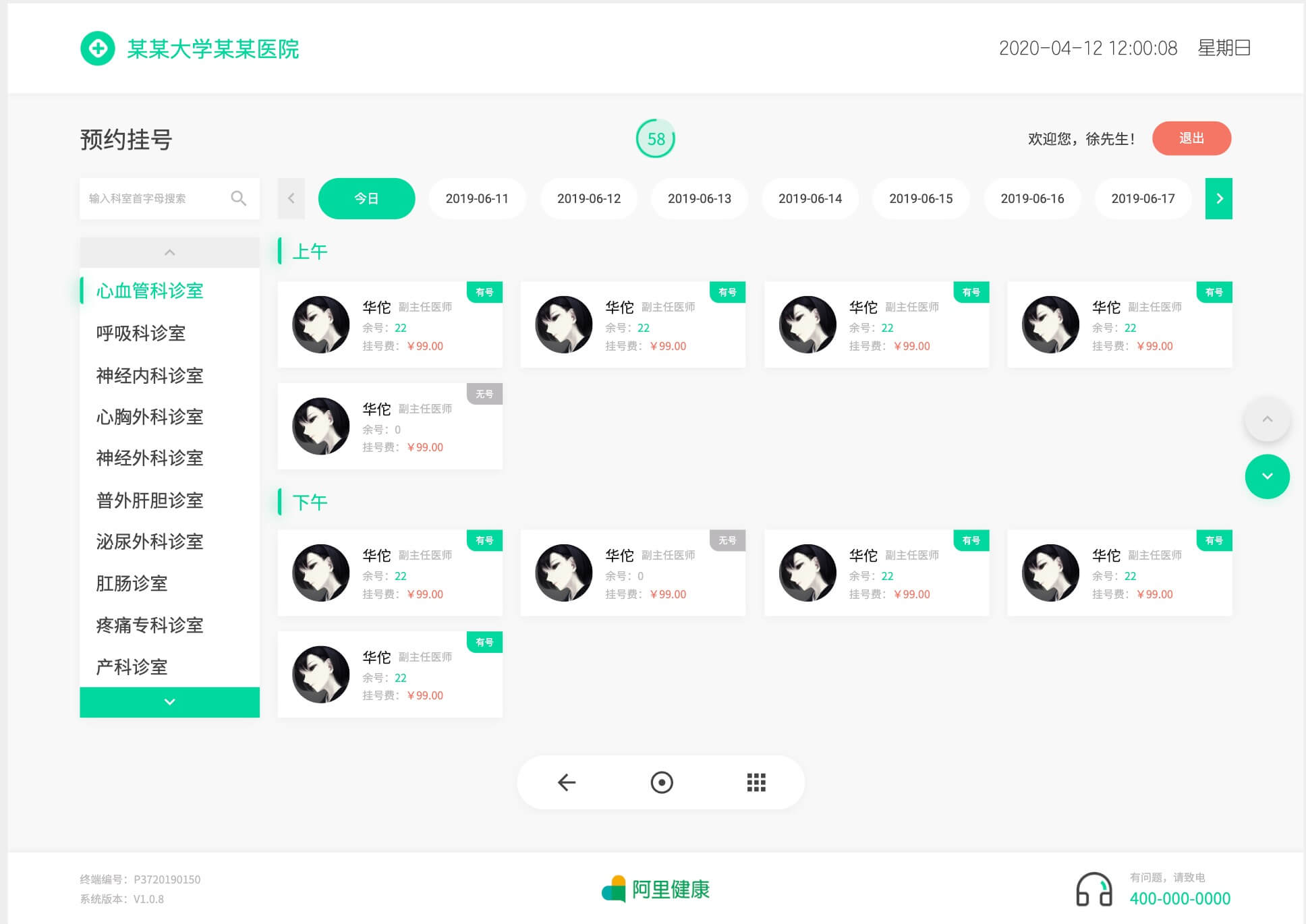

这套原型模板专为医院自助机设计，同时也适用于其他自助机设备。内置基础组件包括提示信息、业务弹框、倒计时、虚拟键盘、收银台等，并提供了常见业务场景示例。设计师可在此基础上扩展其他业务应用。需要注意的是，某些涉及图示信息的业务仍需设计师结合项目需求自行完善。
设计思路：整体交互逻辑与安卓系统类似，交互逻辑和安卓系统类似——有返回、主页、应用三大入口，保持用户熟悉的操作习惯。它解决了市面上常见的“交互不好用、UI 不统一、业务逻辑混乱”的问题。
使用场景：不仅能用在医院自助机，还可以作为银行、政务大厅等其他自助机项目的参考。复杂业务需要的图示素材可以根据实际项目自行扩展。
三、水处理系统设备HMI原型模板

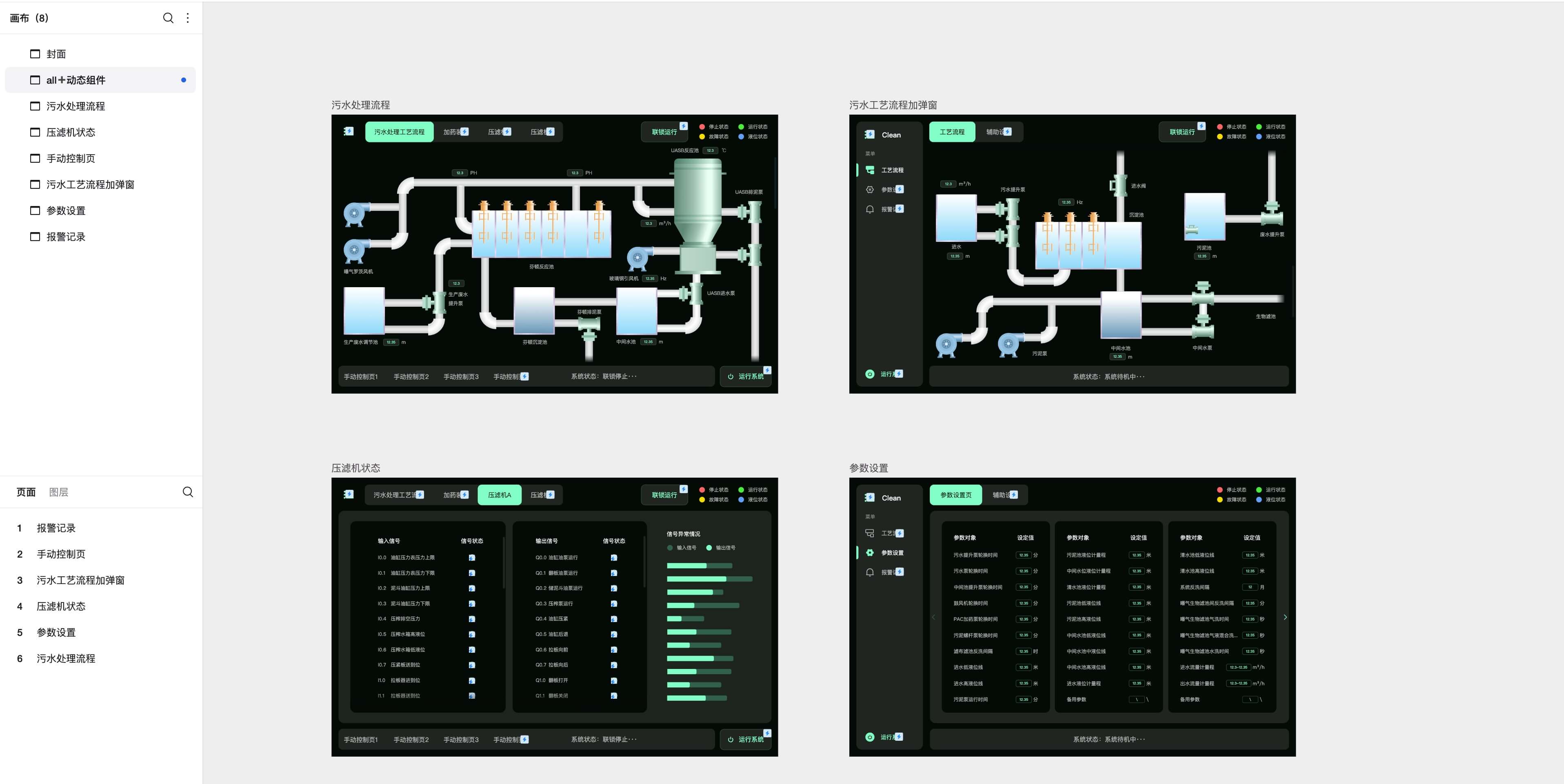

水处理系统对功能性与可靠性要求极高，这套HMI原型模板采用深色工业风，界面涵盖工艺流程图、手动控制面板、精密部件调节、侧边伸缩菜单等，确保操作逻辑清晰、数据一目了然。
设计思路：设计遵循工业标准，如红色代表急停或故障，保证在复杂光照环境下依然具备良好的可读性与人机工程学体验。深色主题突出稳重感，强调功能性和可靠性，界面信息层级非常清晰。
功能亮点：关键数据（状态、报警）会被重点突出，操作按钮和开关尺寸大、逻辑合理，符合工业标准（例如红色=急停/故障）。
使用场景：主要面向水处理设备系统，但同类工控设备都可以参考这套交互设计。
四、生物制药设备HMI原型模板
这套生物制药设备HMI原型模板采用白橘配色方案，在保证工业专业感的同时兼顾现代美学。整体以黑灰为主色，橘色作为功能强调色，形成强烈的视觉引导。
设计思路：界面设计模块化，支持菜单页、主页面、配方编辑、报警记录、操作记录、历史趋势、用户管理与登录页面 等。橙色高亮关键区域，确保精准触控与高效交互，非常适合生物制药与实验室自动化场景。
使用场景：适合生物制药设备、工业HMI触摸屏，特别是需要强调可读性和操作安全性的项目。
五、分板机触控屏原型模板
这套分板机触控屏原型模板专为分板机触控屏设计，强调功能性与可靠性。操作按钮与开关尺寸大，符合人机工程学，能有效避免误触。整体深色风格简洁直观，确保在生产车间等复杂环境中保持良好可读性。
设计思路：这套模板和水处理设备的思路类似，核心还是“可靠+清晰”。布局逻辑合理，保证在高压环境下快速操作。
功能亮点：主界面、端口、手动控制等模块都已搭建好；报警信息突出显示；操作按钮大而直观，避免误触。支持自定义组件和深浅模式。
使用场景：非常适合SMT产线上的分板机，也能参考应用到类似的电子制造设备。
六、WinCC科技风原型模板
这套原型模板基于西门子WinCC系统设计，广泛应用于工厂监控与工艺系统。设计遵循工业UI规范，突出关键数据与报警，支持多层次导航组件，适用于大型工业系统的实时监控和交互
设计思路：主打科技感和功能性，采用深色风格，避免视觉干扰，保证在各种光照条件下清晰可读。

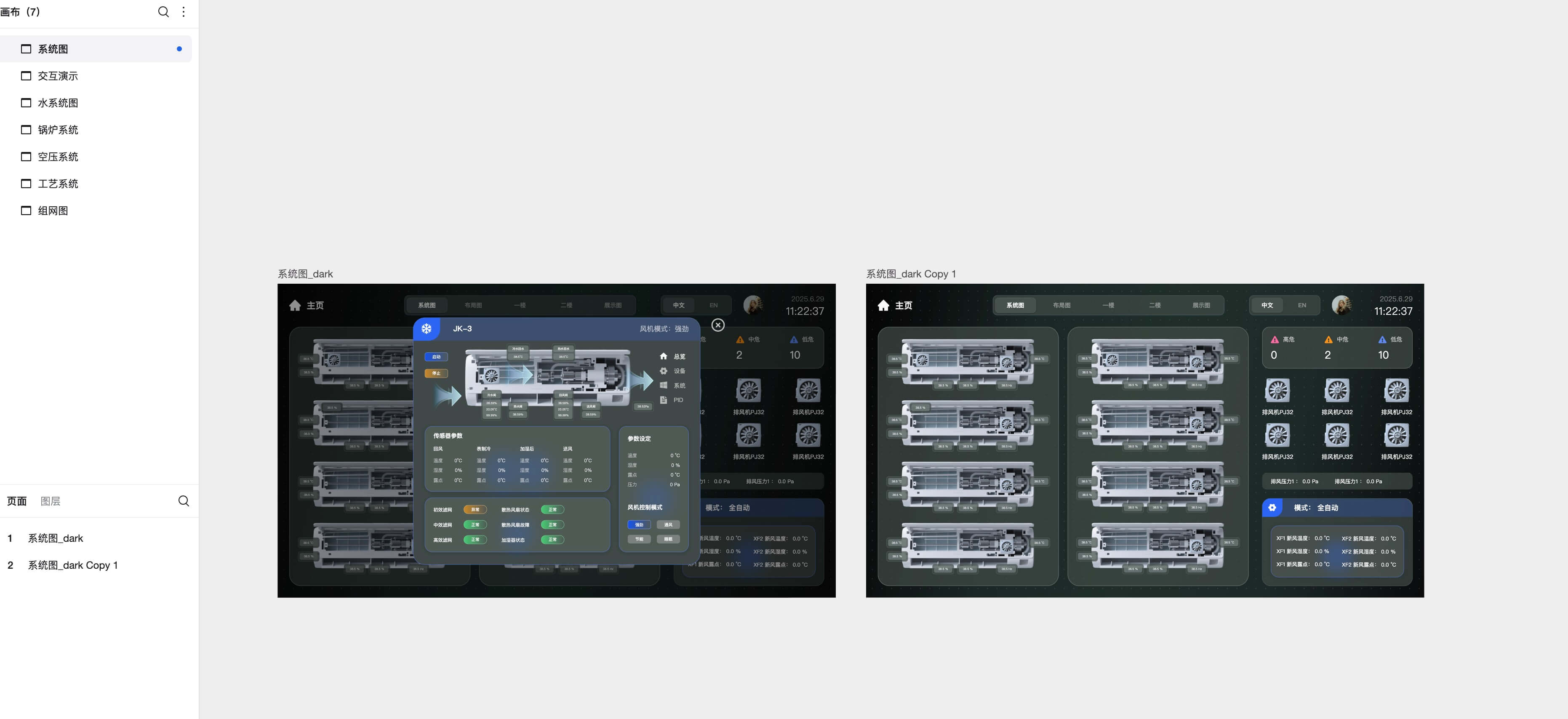

功能亮点：界面涵盖主系统图、水系统图、锅炉系统、空压系统、工艺系统、组网图等核心页面，覆盖工业项目常见的核心流程，交互组件和后台模块都齐全，支持自定义。
使用场景：适合基于WinCC的项目案例，尤其是能源、化工、工艺类系统的交互原型搭建。
这6套HMI原型模板，基本覆盖了从医疗自助到工业设备的大部分典型场景。无论是要做自助机项目，还是复杂的工控系统，都能找到相应的参考。它们的共性是交互逻辑清晰、操作友好、符合工业标准，能让设计师快速落地原型，而不用从头造轮子。现在免费注册墨刀，一键套用HMI原型模板，根据实际需求灵活调整、扩展和复用，让你的原型设计事半功倍。
