服务蓝图怎么画？找出前后台交接断点

服务蓝图要沿着一次具体服务，把用户行动、前台接触、后台处理和支持系统按时间对齐，再用连线标出它们之间的依赖。最有价值的部分是交接处：谁把什么交给谁，接收方何时算接住，失败后由谁继续处理。只有把这些关系画出来，才能解释“页面显示成功，服务却没有发生”的原因。

例如，一位用户在预约维修后更改了时间，客服已经答应，工程师却仍按旧时段出发。团队可以把前后台交接画到同一张协作白板，沿着预约变更向下找依赖。下面以虚构的设备报修服务为例，完成一张范围明确的蓝图，并把一个改约断点转成可落实的交接约定。

从一个服务承诺划边界

本例的起点是用户提交一台设备的报修申请，终点是用户确认本次维修结果。先只研究“需要预约上门、允许在出发前申请改约”的路径。无配件、保修争议、退款可以登记为后续分支，不在第一张图上展开，否则横向阶段会不断膨胀。

要查的承诺也很具体：用户看到“新预约已确认”后，工程师是否已经收到同一时段？图上只要能追到这个承诺的依赖，就比一张涵盖整个售后部门却没有问题焦点的大图更有用。NN/g 关于服务蓝图范围的建议同样强调先选择需要研究的体验，再决定绘图范围。

会前可准备一条匿名工单轨迹、客服对话中的时间承诺、派单记录和工程师接单记录。真实项目中还需要邀请实际负责客服、调度与现场服务的人确认动作。没有记录支持的步骤先标“待确认”，不要为了让图完整而把团队的猜测画成事实。本例只提供设计演示，不代表某家企业已出现这些问题。

用五层对齐体验，再画三条分界线

常用服务蓝图包含服务证据、用户行动、前台行动、后台行动和支持流程。NN/g 的服务蓝图定义强调前台、后台与支持环节的关系；其中“前台”指用户能够感知到的服务动作，不仅是软件页面，也包括客服通话和工程师上门。

先按用户经历划出“提交报修、确认时段、改约派单、上门结单”四个阶段，再逐层填写。下面这张表可作为第一版蓝图骨架，真实业务需要用记录修正每个格子。

在白板上把“用户行动”与“前台行动”之间画为互动线，把“前台行动”与“后台行动”之间画为可见线，把“后台行动”与“支持流程”之间画为内部互动线。服务证据放在用户行动上方，帮助团队看到用户究竟依据什么判断当前进度。

分界线不是部门组织图。同一位客服在电话里解释改约属于前台行动，挂断后联系调度属于后台行动；同一个系统也可能同时提供用户可见页面和后台处理能力。分层要看动作对用户是否可见、是否直接参与交互，不能把一个岗位永远固定在一行。

蓝图也不要求每个阶段的每一层都填满。有些后台动作在两个阶段之间持续发生，可以跨列表示；没有相关动作的格子可以留空。用“系统处理”填满所有空白，会掩盖真正需要调查的地方。

连线要表示交接，旁边写清交付物

层级排好了，还需要把相互依赖的动作连起来。“客服接受改约”到“调度更新派单”的箭头，可以标“工单号、目标时段、用户确认记录”；“更新派单”到“工程师收到新安排”的箭头，应标“新预约版本、旧安排失效信息”。两条线交付的内容不同，接收条件也不同。

下面是一条可直接放在连线旁的交接卡。它既不替代技术接口文档，也不要求每条普通连线都写这么细，只优先用于正在调查的断点。

交接：客服 → 调度
触发：用户申请把周二 10:00 改为周三 15:00。
交付物：同一工单号、当前预约版本 v1、目标时段、可联系用户的渠道。
接收条件：调度确认请求已进入待处理队列，返回可查询的处理状态。
完成条件：新时段成立、旧派单状态已处理、负责工程师接收了有效版本。
未完成时：保持“改约处理中”，由调度负责人跟进；客服可查询进度后向用户解释。

这张卡把“接到请求”和“改约完成”分开了。只要请求已经发出去就显示“已改约”，会把内部尚未完成的工作变成对用户的承诺。团队可以据此检查页面文案、客服话术和后台状态是否使用同一个完成条件。

如果要在图上标时限，应填写已被业务确认的标准或真实观察到的时间，并注明是哪一种。没有依据时先写“时限待确认”，不要随手标一个“5 分钟”让它看起来像既定服务水平。

沿着旧预约版本找到一次断点

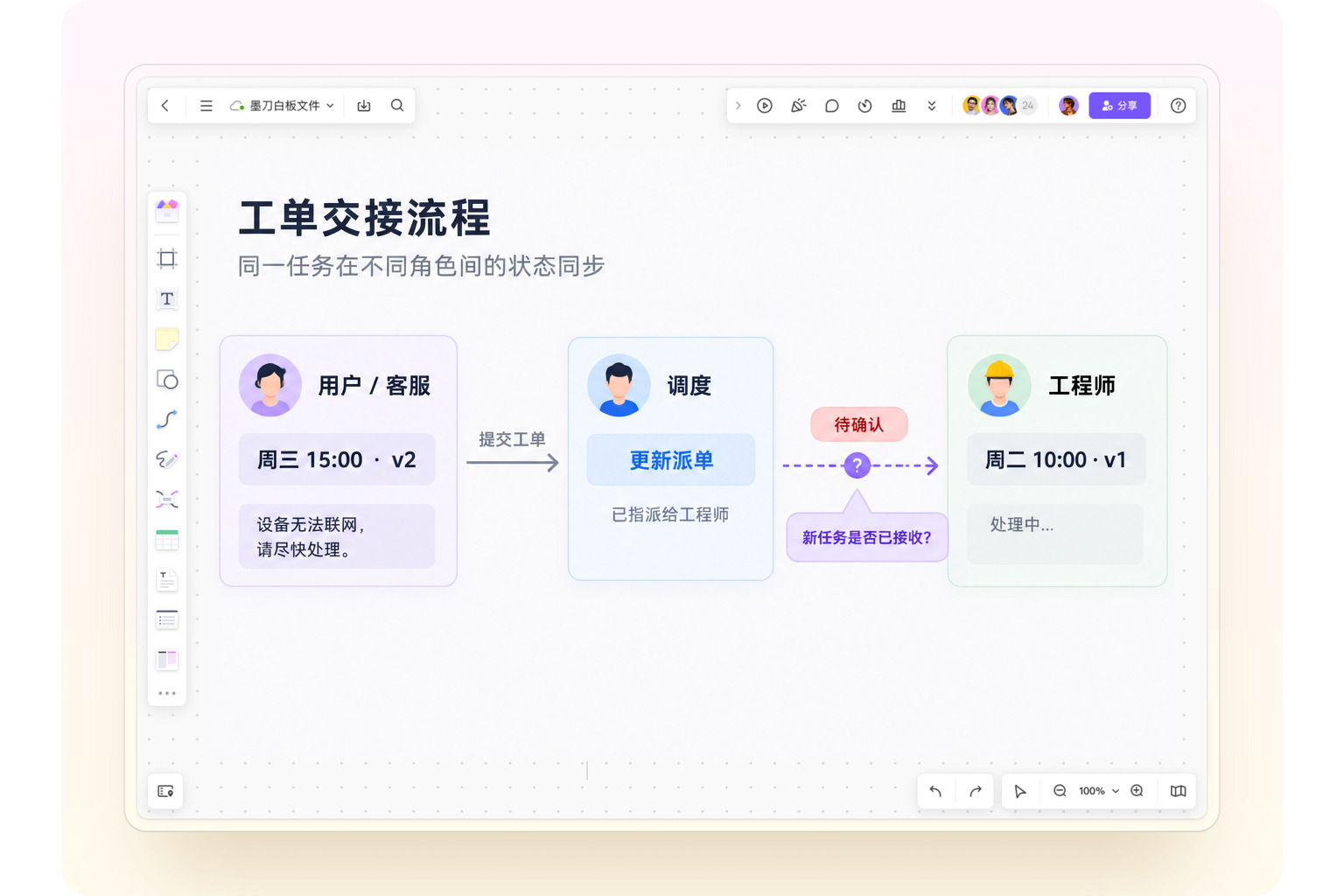

为演示分析方法，假设这条工单的原预约是周二 10:00，版本为 v1；客服接受周三 15:00 的改约申请后，用户页面已显示新时间，但派单任务仍保留 v1。工程师看到的不是用户最新预约。此时只在客服页面加一个提示，不能消除上下游的状态差异。

在蓝图上先标出四处信息：用户看到的版本、客服读取的版本、调度准备发送的版本、工程师最后确认接收的版本。把客服到调度、调度到工程师的两条交接线分别核实。页面更新成功、消息发送成功与工程师已接收，是三个不同结果，不能共用一个绿色勾号。

如果记录显示调度收到了请求，却没有更新旧派单，问题落在后台处理；如果派单已更新但工程师没收到新任务，要继续查看投递与接收；如果工程师收到新版本但页面仍显示处理中，问题可能出在结果回传。蓝图负责帮助团队把问题定位到关系上，具体原因仍需要系统记录或访谈证实。

把改善方案写成状态与责任约定

本例可以提出这样一条改约路径：用户提交后进入“改约处理中”；调度确认新时段并处理旧安排；工程师接收当前有效的预约版本；这些条件满足后，用户页面才显示“新预约已确认”。需要保留哪一个旧状态、出现冲突后如何补偿，应由业务与研发共同决定，不能只靠一条顺滑的箭头略过。

“保留原预约”只能在原时段仍然有效时提供。若旧安排已经取消或工程师已经出发，界面应说明当前事实并进入人工协调，不能为了给用户一个简单出口而承诺系统做不到的回退。

交给研发和运营的改善项可以拆成三个具体成果：一张能区分请求与完成的状态表、一条关联工单与预约版本的交接记录、一位负责处理未确认任务的角色。这样，页面改动、系统同步和人工服务才会围绕同一件事推进。

让每一项改善都能沿着证据回到蓝图

评审时不必从左到右朗读所有格子，可以分别扮演用户、客服、调度和工程师，沿着同一工单走一次正常改约，再走一次目标时段不可用。每到一条跨层连线，就问接收方“你拿到了什么，怎样知道该轮到自己行动”。如果答案是“另一个群里有人会说”，就把那个实际触点补进图中。

为关键格子附上记录来源与负责人。例如“工程师接收新版本”旁挂接工单事件或访谈笔记，并标明是事实还是待验证假设。后续检查可以观察工单中是否存在新旧版本不一致、请求受理到确认之间停留多久、异常最终由谁关闭；这些指标需先定义事件与口径，再谈改善效果。

如果问题主要是用户在各阶段的目标和情绪，先用用户旅程地图整理体验；需要追踪看不见的服务依赖时，再向下展开蓝图。更多跨角色关系的表达方式可参考流程图专题。一张能够指认交接物、当前状态和下一位负责人的蓝图，才便于团队持续使用。
