一文读懂什么是产品架构图

更新时间： 2026年10月06日

产品架构图用层级和模块说明“产品向谁提供哪些能力、这些能力怎样关联”。先写用户角色与使用端，再划分业务模块和共享能力，最后标注必要依赖。它适合讨论产品边界和分工；服务器部署、数据库与技术选型，应放进对应的技术视图。

例如培训报名产品，学员需要选课、报名和查看学习记录，运营人员需要排课、管理名额与处理退款。把这些任务整理成模块后，可在墨刀白板上梳理产品模块关系，让评审讨论聚焦到“是否漏能力、边界是否清楚”。

什么是产品架构图

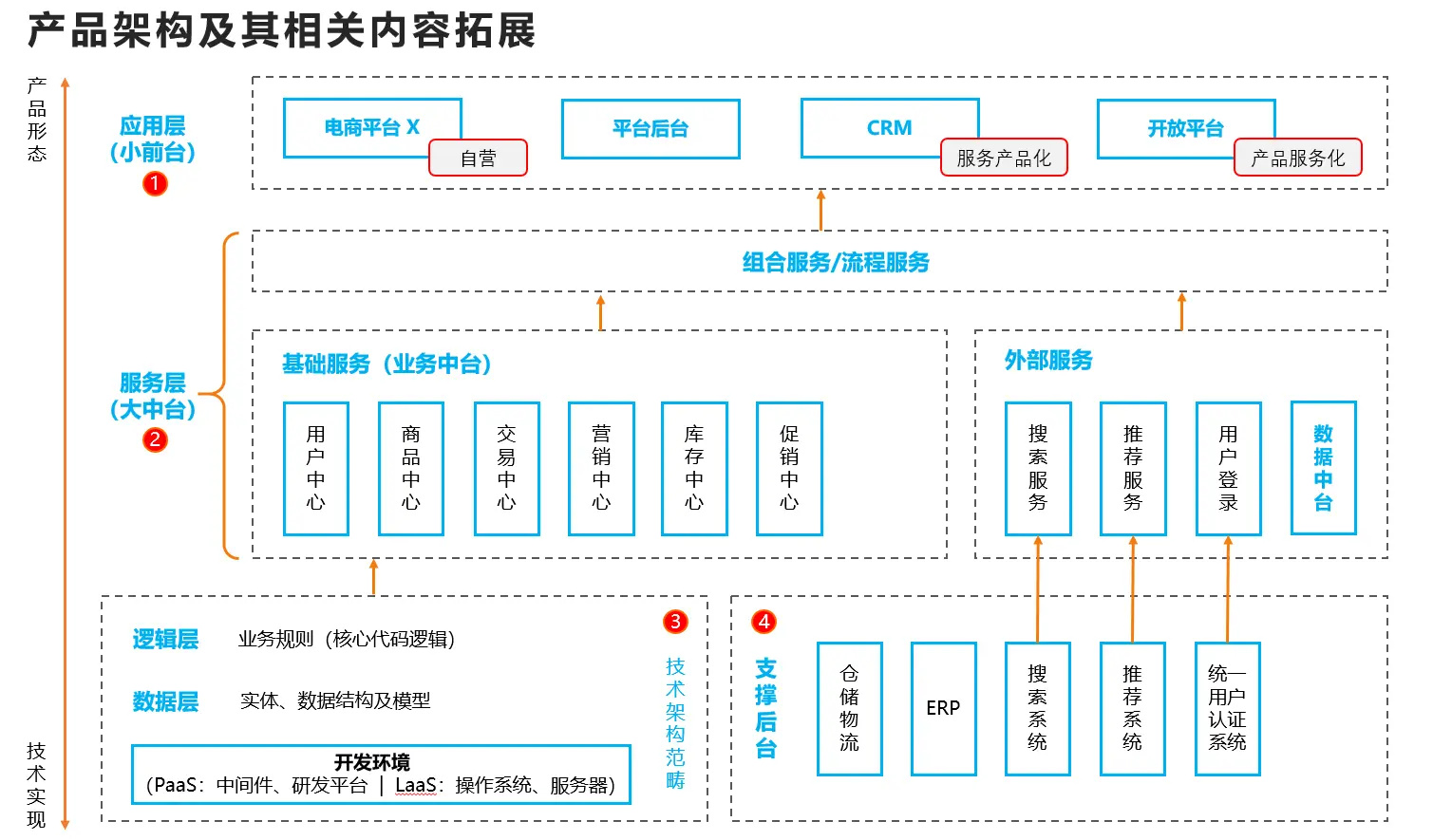

产品架构图是一种可视化图表，通常用于描述产品的整体结构、模块划分、功能组件和各个模块之间的关联关系。它既能帮助产品经理进行产品规划，也能辅助开发者理解技术实现。

产品架构图的作用

讨论架构时常会同时看到以下五类图，但它们回答的问题并不相同。产品经理通常先用功能视图表达业务能力，再与信息、系统、接口和技术视图对照，不必把所有细节堆进一张图。

功能架构图：展示产品的主要功能模块及其关联关系。
系统架构图：展示系统组件及其相互交互，通常用于技术实现。
信息架构图：描述内容如何组织、命名与导航，帮助用户找到信息；它不等同于数据处理流程图。
接口架构图：展示各个服务接口及其依赖关系。
技术栈架构图：展示技术选型及其技术组件结构。
图中的“运维、物理、数据”等属于软件架构的其他视角，不是培训报名产品必须照搬的栏目。选择图的依据是这次要做的决定：定页面入口时看信息架构，确认业务模块边界时看产品架构，讨论服务拆分时再看系统架构。

用墨刀白板绘制时，可以先把模块名称做成方框，再用连线和分组表达关系。多人评审可在同一份画布上整理意见；白板负责呈现结构，模块划分仍需要产品、设计和研发共同决定。

如何使用墨刀白板绘制产品架构图

步骤一：注册并登录墨刀

打开墨刀官网，注册并登录账号，进入墨刀白板工作区。

步骤二：创建新的白板项目

在工作区创建白板文件，或从适合的结构模板开始。先写标题“培训报名产品架构”，在角落注明本次范围为线上报名和运营管理；不要先选一张很复杂的技术图再强行填业务名称。

步骤三：添加基本结构和模块

通过拖拽操作快速添加模块，例如：

可直接按下面的培训报名示例建立第一版。它是用于练习划分的业务清单，未对应真实客户项目。

步骤四：完善细节和优化布局

为每个模块添加描述文本，确保清晰表达每个部分的功能。
使用颜色标注区分模块的重要性和层级关系。

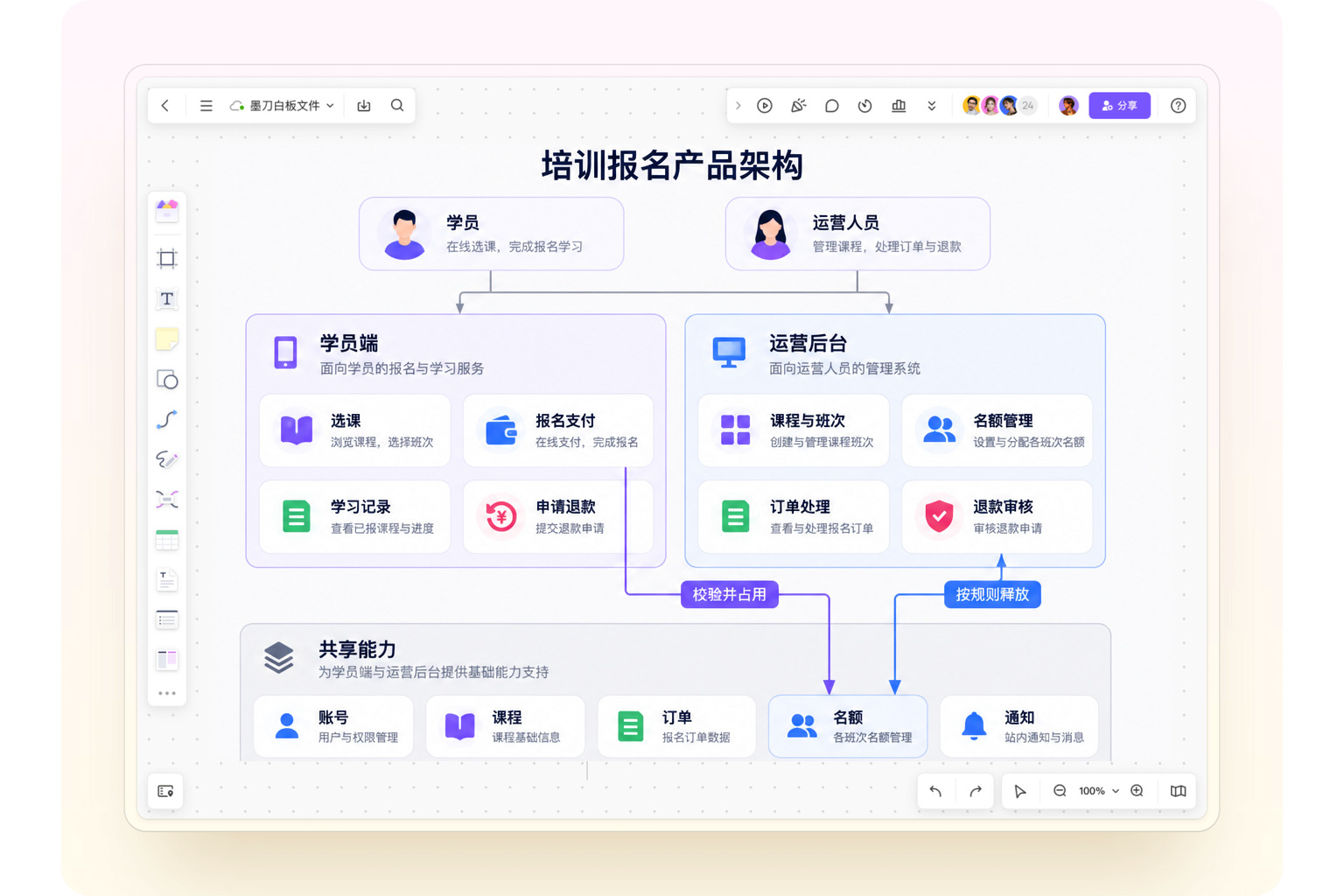

本例把包含关系画在框内：课程与班次属于运营后台；把依赖关系画成有标签的箭头：报名支付→名额管理，标“校验并占用名额”。如果把“名额”同时画在课程、订单与库存三个框下，却没有说明谁维护，就应回到业务规则确认归属，而不是继续调整颜色。
利用背景网格和对齐功能让架构图整洁有序。

步骤五：保存与分享

完成后先确认文件已保存，再通过分享入口设置查看或编辑权限。请一位同事打开共享文件，尝试回答“谁能调整班次名额”“退款是否释放名额”“报名失败从哪里继续”；回答不一致的地方，写入对应模块旁再讨论。

产品架构图在产品设计和开发中发挥着不可或缺的作用，而如何快速、高效地绘制出专业的架构图，是每位产品经理和开发者必备的技能。

模块层级清晰：避免过于复杂，层级结构要一目了然。
评审时走一遍“最后一个名额被占用”的例子：学员端需要接收名额不足结果，运营后台需要看到班次剩余名额，订单与名额模块要约定占用和释放的责任。架构图到这里说明了能力与依赖；至于事务、缓存与并发控制，交给技术设计继续展开。
功能模块独立性：每个模块应具备相对独立的功能，减少模块耦合。
标注准确性：接口和数据流标注要准确无误，避免歧义。
实时协作与版本控制：利用墨刀白板的协同功能，确保架构图版本更新统一。
