数据流程图是什么?元素、层级与绘制方法

文章目录
免费使用墨刀
更新时间: 2026年10月09日

数据流程图(Data Flow Diagram,DFD)说明数据从哪里进入系统,经过什么处理,存到哪里,再交给谁。它关注信息的变化与去向,不直接表达按钮先后、审批顺序或“是/否”控制分支。常用的四个要素是外部实体、处理过程、数据流和数据存储。

比如房屋买卖服务中,委托人提交房源资料,服务系统整理后形成房源记录,再根据购房人的需求提供匹配信息。可以用墨刀流程图的图形与连线画出这些关系,让业务人员和研发对同一份数据如何产生、使用和保存达成一致。

数据流程图与业务流程图有什么区别

“客户提交需求后,经纪人联系客户”是在说工作顺序;“购房需求进入匹配处理,处理读取房源记录并输出候选房源”是在说数据关系。前者适合业务流程图,后者适合DFD。

要回答的问题更合适的图连线表达什么
谁接着处理这件事业务流程图或泳道图动作先后、角色交接
哪些数据被读取、修改和保存数据流程图有名称的数据
程序条件成立后执行哪一步程序或算法流程图控制顺序与分支
数据表之间是什么关系ER图实体关系与关联

如果把“批准/拒绝”直接放在DFD箭头上,读者可能不知道传递的究竟是审批意见、订单还是客户资料。应把数据名称写明确,需要说明处理先后时,再配一张业务流程图。

先把房屋买卖资料拆成四类元素

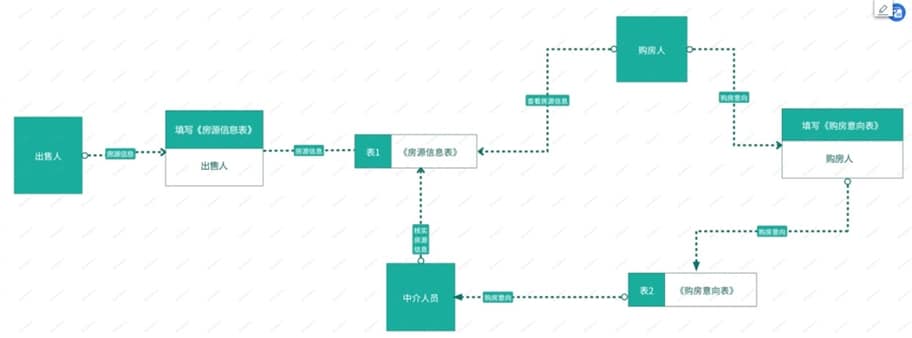

房屋买卖资料在委托人、房源记录与购房人之间流转的图表

这类图可以先用统一的颜色和分隔形状组织信息,正式沟通前再给每种图形说明含义。图形中出现上下分隔,并不意味着它就是泳道;泳道表达责任归属,DFD中的处理与存储表达的是数据作用。

  • 外部实体:系统之外提交或接收数据的人、组织、其他系统。例如委托人、购房人。它是否在公司内部,并不决定它是否在本次系统边界内。
  • 处理过程:把输入变成另一种结果的动作,例如“登记房源”“匹配购房需求”。名称用动词加对象,比“管理中心”更明确。
  • 数据流:箭头上传递的内容,例如“房源资料”“购房需求”“候选房源清单”。不要只写“信息”或“下一步”。
  • 数据存储:需要留待后续读取的记录,例如“房源档案”“客户需求记录”。它本身不主动执行匹配或审批。

不同DFD记法的形状可能不同,但四种角色要保持清楚。可参考DFD图形与分层说明统一团队图例,再开始放节点。

用一张上下文图确定边界

先把“房源撮合服务系统”画成一个整体,不急着拆数据库和页面。边界外放委托人、购房人,分别列出他们与系统交换的资料:

  • 委托人向系统提供房源资料、联系方式和资料变更;系统返回接收结果或补充材料要求。
  • 购房人向系统提供区域、预算及其他需求;系统返回需求保存结果及候选房源信息。
  • 如果还有第三方系统参与,明确它传入和接收的具体资料;本次没有接入的对象不必画上去。

这一步能及时暴露范围问题:只是登记与查询房源,还是还包含签约、资金和产权办理?后面几项会带来不同数据与角色,不能默默塞进一个“交易完成”节点。

分层拆解处理,保持输入输出一致

边界确定后,再把系统拆为“登记房源”“维护购房需求”“匹配候选房源”三个处理,并加入房源档案与需求记录。可以用下面的关系表先写清,再照表连线:

处理读取什么产生或保存什么
登记房源委托人的房源资料接收结果、房源档案
维护购房需求购房人的需求及修改内容需求记录、保存结果
匹配候选房源购房需求、房源档案候选房源清单

继续拆“登记房源”时,可以分为检查必填资料、识别重复记录和保存档案。下层图仍应能解释上层的房源资料从哪里进、接收结果和档案怎样出;不能在下层凭空多出一个上层没有交代的外部输入。团队采用哪种层级编号可以约定,但父子图对应的输入输出必须一致。

在画布里放图形、连线和数据名称

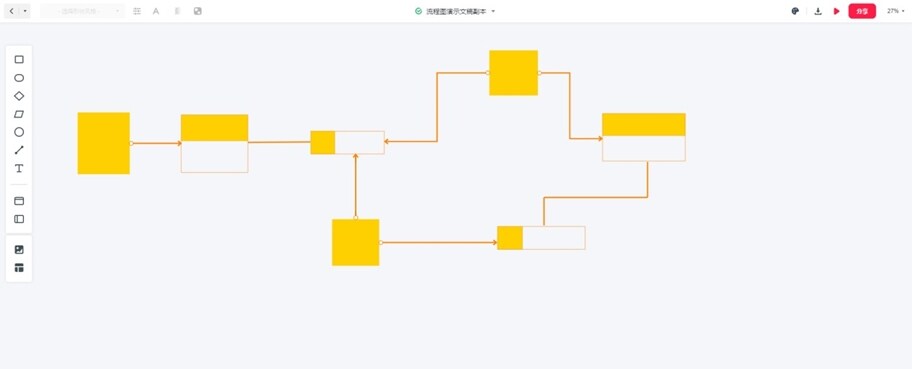

墨刀流程图画布中先放置房屋买卖资料的节点与连线
  1. 先放外部实体与处理过程,给处理编号,再加入需要存储的记录。
  2. 按关系表连接数据流。读取存储时,箭头从存储指向处理;写入时,箭头从处理指向存储。
  3. 给每条线写具体名称。往返双方的数据不同,应使用两条分别命名的线,而不是用一根无说明的双向箭头。
  4. 统一形状与颜色,让相同类型容易识别,再调整间距减少交叉。

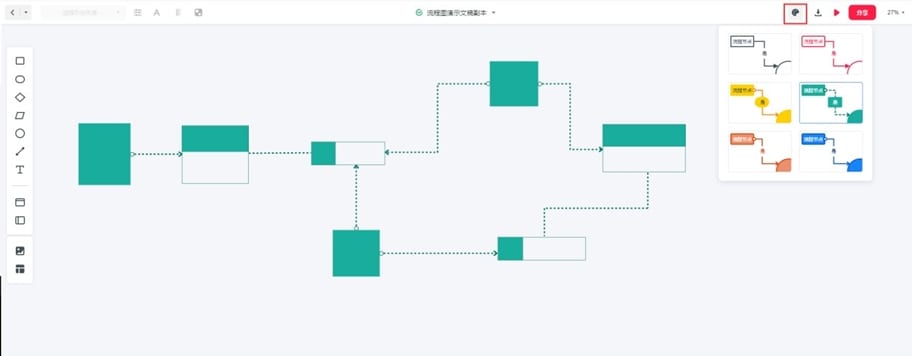

墨刀流程图中调整数据节点与连线的统一主题

添加文字后,再把节点名称和连线名称一起读一遍,例如:“匹配候选房源读取房源档案,输出候选房源清单。”读不通时,通常说明把对象与动作混在了一起。

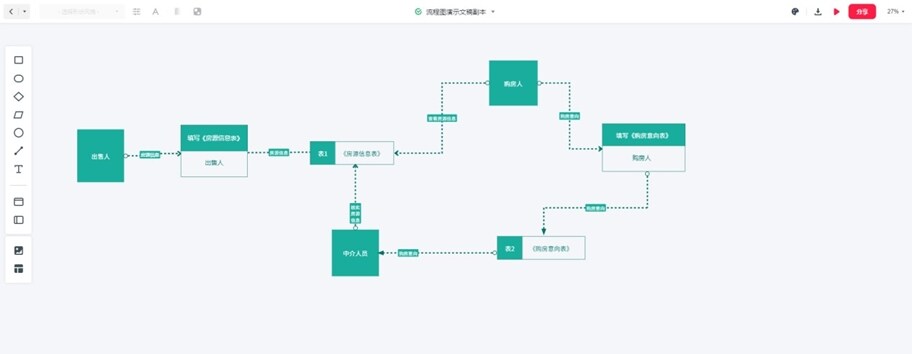

房屋买卖资料图中补齐实体、处理和数据流名称

一张DFD最值得检查的五种错误

  • 只有输入,没有结果。如“登记房源”只收到资料,却既不保存也不返回任何信息,后续无法说明处理做了什么。
  • 没有来源,却生成结果。如没有房源或客户需求,就输出“推荐房源清单”。
  • 输入不足以支持输出。只有客户姓名,却生成预算匹配结果,说明缺少预算等条件。
  • 绕过处理直接写存储。把外部实体直接连到数据库,容易漏掉系统究竟怎样接收、检查和保存。
  • 层级不平衡。上层承诺输出接收结果,下层却没有任何过程产生它。

图确认后,再导出用于文档或分享在线文件供讨论。数据流程图的价值,是让每一项关键数据有来源、有处理、有去向;颜色再丰富,也不能补上缺失的数据关系。
