在线流程图绘制注意事项

晓庄
2021-09-15 09:54:41
分享到:

流程图作为一种表达算法和思路最好的方法,一直在我们的生活中起到很大的作用。但是一般人来绘制时并不会关注一些注意事项。难道流程图没有一个统一的规范吗?流程图当然有规范的画法,下面我来为大家介绍一些在线流程图绘制注意事项。

首先第一点在线流程图注意事项是注意流程图的符号使用规范。

在线流程图

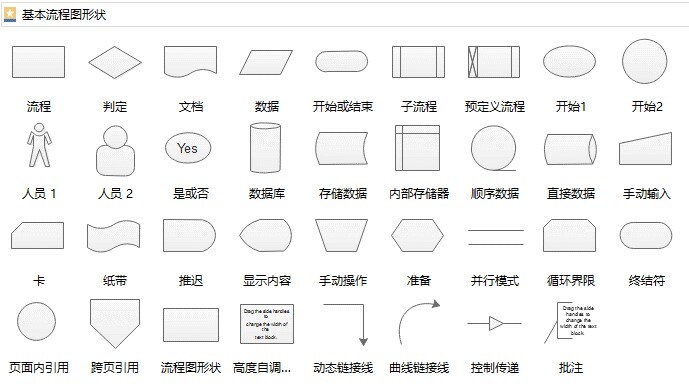

上图介绍了一些在线流程图的特殊符号,每个符号都有它独特的含义,所以准确的使用也是注意事项之一。在在线绘制流程图时,为了提高流程图的逻辑性,应遵循从左到右、从上到下的顺序排列,所以符号使用的正确与否是一方面,而另一方面是要把它们之间的顺序搞清楚。

在线流程图

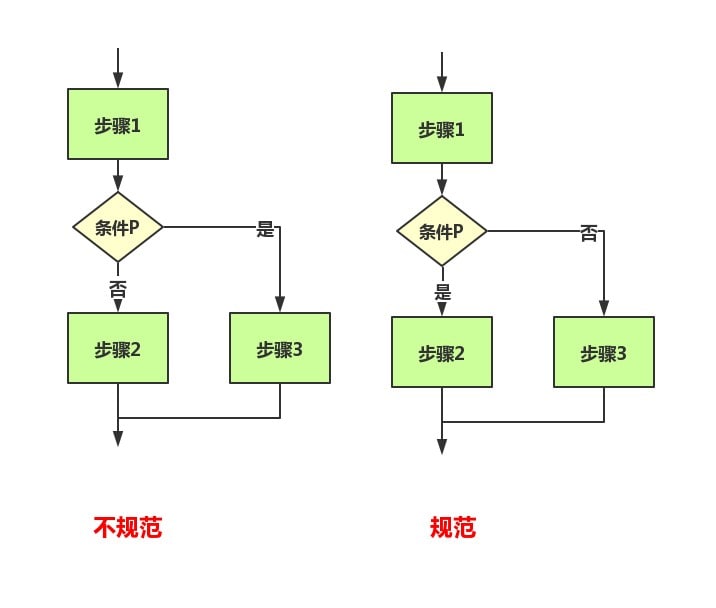

绘制在线流程图时,为了提高流程图的逻辑性,应遵循从左到右、从上到下的顺序排列。一个流程从开始符开始,以结束符结束。开始符号只能出现一次,而结束符号可出现多次。要注意的是菱形是判断符号,在判断符号后要跟进流出结果,从而链接接下来的符号。

除了逻辑上的注意事项外,还有一些其他的在线流程图注意事项。譬如说同一流程图内,符号大小需要保持一致,同时连接线不能交叉,连接线不能无故弯曲;流程处理关系为并行关系的,需要将流程放在同一高度;必要时应采用标注,以此来清晰地说明流程,标注要用专门的标注符号;处理流程须以单一入口和单一出口绘制,同一路径的指示箭头应只有一个,并且同一路径的指示箭头也只能有一个。这些都是绘制在线流程图需要注意的规范事项,如果不加以注意就很有可能在绘制的时候犯错误。

在线画流程图网站

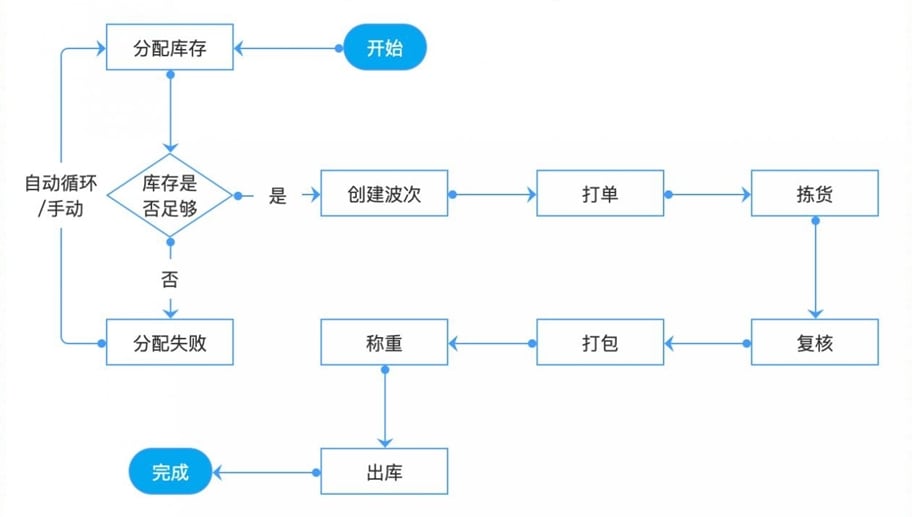

上图为标准的流程图示例

在这里我想推荐一款流程图工具给大家——墨刀流程图绘制工具。墨刀流程图绘制工具,便捷高效,在墨刀企业版,和团队成员协作编辑和管理项目,从此沟通不再费力;生动创作,多款主题,简洁线条,就能传达海量信息三步画图,丰富元素,达成高效工作成就无限画布,快速定位,直观又能不失美观;多面协作,云端快协作,一键分享信息实时同步,版本记录,随时追溯历史,支持墨刀产品互联,配套工具导入导出;灵活操作,快速接入原型图,流程图也能做交互,随时随地自由贴图,让截图流动起来,免费使用,跨平台操作,工作更灵便。强大的素材库搭配简洁的页面,便捷的分享功能,让流程图的设计更加轻松。如果您需要设计在线流程图的话,我非常建议您尝试一下墨刀流程图工具。

墨刀 - 在线一体化产品设计协作平台

原型、设计、流程图、思维导图......享受创造的乐趣,成就团队和个人

以上就是我要为大家分享的一些关于在线流程图绘制的注意事项。这看似简单的流程图其实也拥有很多的设计规范,只不过大家都很难注意到这些,希望通过我今天的分享可以带给大家一些帮助!
