程序流程图规范:符号、连线与分支规则

文章目录
免费使用墨刀
更新时间: 2026年10月15日

程序流程图规范的核心是让执行路径没有歧义:用统一符号区分输入、处理和判断;每条箭头都有明确去向;判断节点的条件与出口对应;循环必须说明初始化、条件变化和退出方式。图形整齐只是表达层,真正要检查的是:给定一组输入,读者能否一步步得到确定结果。

绘图前先用文字写出输入、处理目标和结束条件,再在墨刀流程图中整理节点与连线。先让逻辑成立,再对齐图形、统一颜色;否则一次小改动就可能暴露出遗漏的分支。

符号统一:让读者一眼分清动作与条件

程序流程图常用开始/结束、处理、判断、输入/输出和连接线。图形的含义应在一张图内保持一致:矩形内写“计算总额”这样的处理,菱形内写“总额是否大于限额?”这样的条件,不要把“审核”“处理一下”放进菱形却不说明判断什么。

流程图绘制常见形状,包含处理、判断、文档、数据与连接符

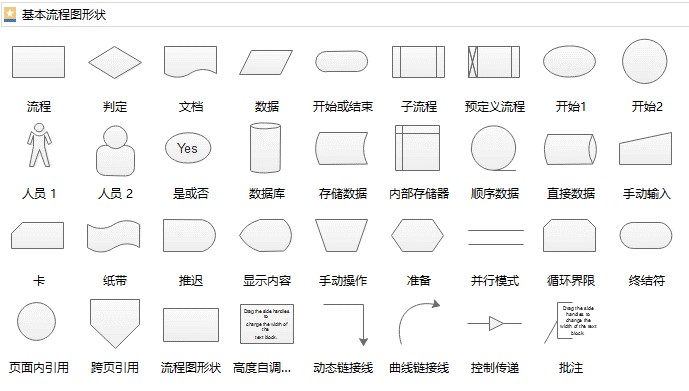

形状库可以提供很多符号,一张程序流程图只需选择能准确表达当前逻辑的部分。

输入输出与处理要分开。例如,“读取订单金额”是在取得数据,“计算折后金额”是在修改或产生数据;把两者全写成“金额处理”,会让后续检查不知道计算使用的值从哪里来。需要更多符号时,可对照常见流程图符号的含义,而不是靠颜色猜测类型。

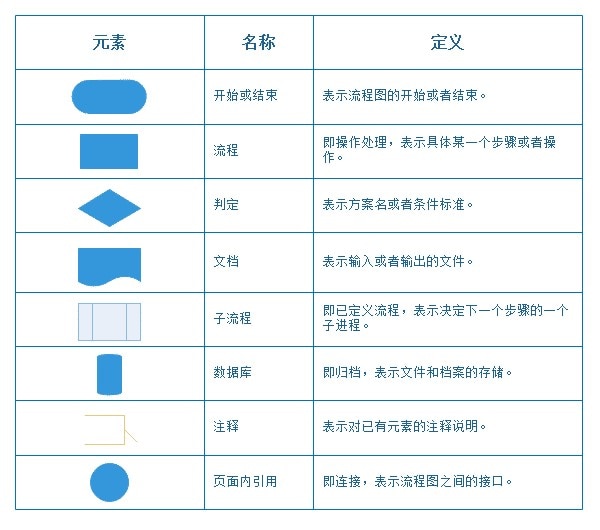

开始结束、流程、判断、文档、子流程、数据库、注释与页面内引用的含义对照
符号表帮助统一读法;自定义符号还应在图旁说明含义。

连线尽量沿主阅读方向排列,通常从上到下或从左到右。分支线上写“是/否”或具体条件;线条交叉但不连接时,不要画成看似汇合的节点。流程较长可以拆为子流程,并标明传入什么、返回什么,而不是用一根长线穿过整个画布。

顺序结构:上一节点的结果要够下一步使用

顺序结构按箭头依次执行。它看似简单,却容易漏掉输入检查和变量准备。例如,“读取单价与数量 → 计算金额 → 显示金额”应先明确数量能否为空、负数如何处理;若这些条件由上游保证,要写成入口条件,不能让读者自行猜测。

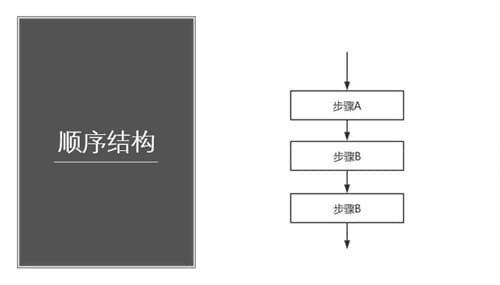

顺序结构中多个处理节点沿箭头逐个执行
顺序结构的每一步都应有明确动作;节点名称相似时,更要区分各自处理的对象。

检查相邻两步时,读出完整句子:“完成 A 后,已经得到什么,所以可以执行 B。”如果无法补全这句话,通常有三种情况:少了数据、少了前置动作,或把并行任务误画成顺序。并行关系需要另行明确,不应仅为排版方便把两个同时进行的动作串起来。

选择结构:条件互斥,出口覆盖全部情况

选择结构根据条件决定走哪条路径。二选一时,一条标“是”、另一条标“否”;多选一时,应列出互不重叠的取值范围,并安排无法匹配时的处理。不要同时用“金额大于100”和“金额大于200”作为同一层的独立出口,因为金额250会落入两个出口。

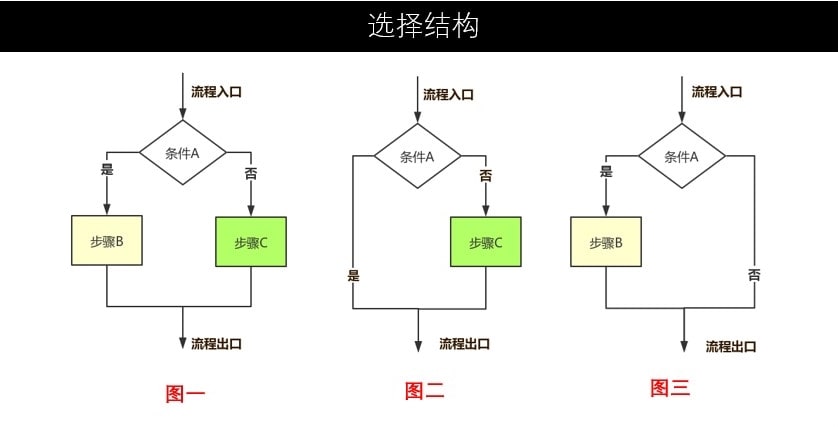

选择结构的双分支与单侧处理形式
没有额外处理的一侧仍应画出通路,不能只留下一个没有解释的出口。

以数量校验为例,可先判断“数量是否为有效整数”,否分支返回错误提示;是分支再判断“数量是否大于0”,最后才进入计算。若将“为空、非数字、零、负数”全部归到“其他”,至少要写清它们共用的结果。条件细到什么程度,取决于实现是否需要区别处理。

分支重新汇合前,还要检查结果是否兼容。成功分支产出订单号,失败分支没有订单号,两条线就不能直接汇合到“显示订单详情”;应该分别进入成功页和错误反馈,或在汇合前重新判断是否取得有效结果。

当多个条件共同决定处理结果时,可以先用决策表整理条件组合与结果,检查是否遗漏或冲突,再将结果放回流程分支。流程图说明执行先后,决策表检查组合规则,二者配合能避免把所有条件挤进同一个菱形。

循环结构:先看何时检查,再看如何退出

循环有一个必须先回答的问题:条件不满足时,循环体能否一次都不执行?先判断条件的结构可以执行零次;先执行再判断的结构至少执行一次。二者不能只通过移动菱形的位置互换,还要同步检查条件表达和出口标签。

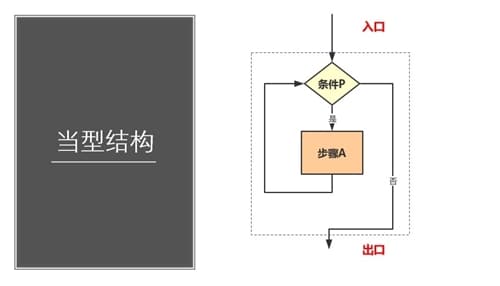

当型循环先检查条件,条件成立才执行循环体
当型结构先判断再执行;入口条件不成立时,应直接沿退出路径离开。

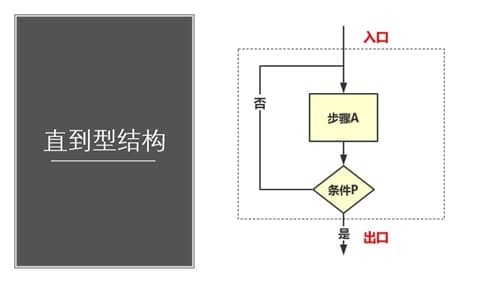

直到型循环先执行步骤,再在条件满足时退出
图中的直到型结构在条件为“是”时退出;换成“是否继续”这样的问法,出口含义也要相应调整。

循环至少要交代三件事:初始状态是什么、每次循环如何更新状态、什么条件结束。以遍历一个列表为例,索引先设为0;满足“索引小于列表长度”才读取该项;处理完成后索引加1,再回到判断。忘记更新索引会反复处理同一项;将“小于”误写成“小于等于”,可能多读一次。

遇到重试循环,还应说明次数上限或取消条件。失败后回到“再次请求”但没有退出路径,虽然箭头闭合了,业务却可能永远停不下来。无论是超时、用户取消还是达到重试次数,退出后都应去往一个可解释的结果节点。

沿着输入走一遍,而不是只看图形是否连通

最后用一份小记录追踪流程。可以直接按“输入值|当前节点|条件结果|变量变化|下一节点”写下每一步。这个记录能把“看起来没问题”变成具体可讨论的路径。

  • 顺序:给一组常规输入,看每步是否获得所需数据,输出是否符合目标。
  • 分支:至少各走一次不同出口;对区间条件加入边界值,确认既不漏判也不重叠。
  • 循环:分别检查零次、一次、多次执行,以及退出条件刚刚成立的那一轮。
  • 异常:输入缺失、计算失败或用户取消之后,是否仍有明确的终止或返回位置。

流程较复杂时,先把一条失败路径说清,再回到图中修改对应节点和箭头。程序流程图的完成标准不是“每个框都连上了”,而是没有哪一步需要读者临时补出隐藏规则。第一次制作时可对照程序流程图的绘制步骤完成基础操作;一般业务图的排版与层级可继续参考通用流程图规范。
