在复杂的B端产品设计中，清晰的沟通和精准的设计至关重要。掌握核心图表工具，能够帮助产品经理快速拆解业务逻辑、优化用户体验、推动项目落地。本文整理了8种B端产品经理必备图表，让你从需求分析到设计落地都更高效。
1.用例图：明确系统功能边界
用例图是一种从用户视角描述系统功能的建模工具，用于识别系统参与者及其目标，并明确系统的核心服务范围，是需求分析的重要起点。它通过图形化的方式，将系统的功能单元（用例）与外部角色（参与者）及其关系清晰呈现，让团队快速理解系统提供的服务。

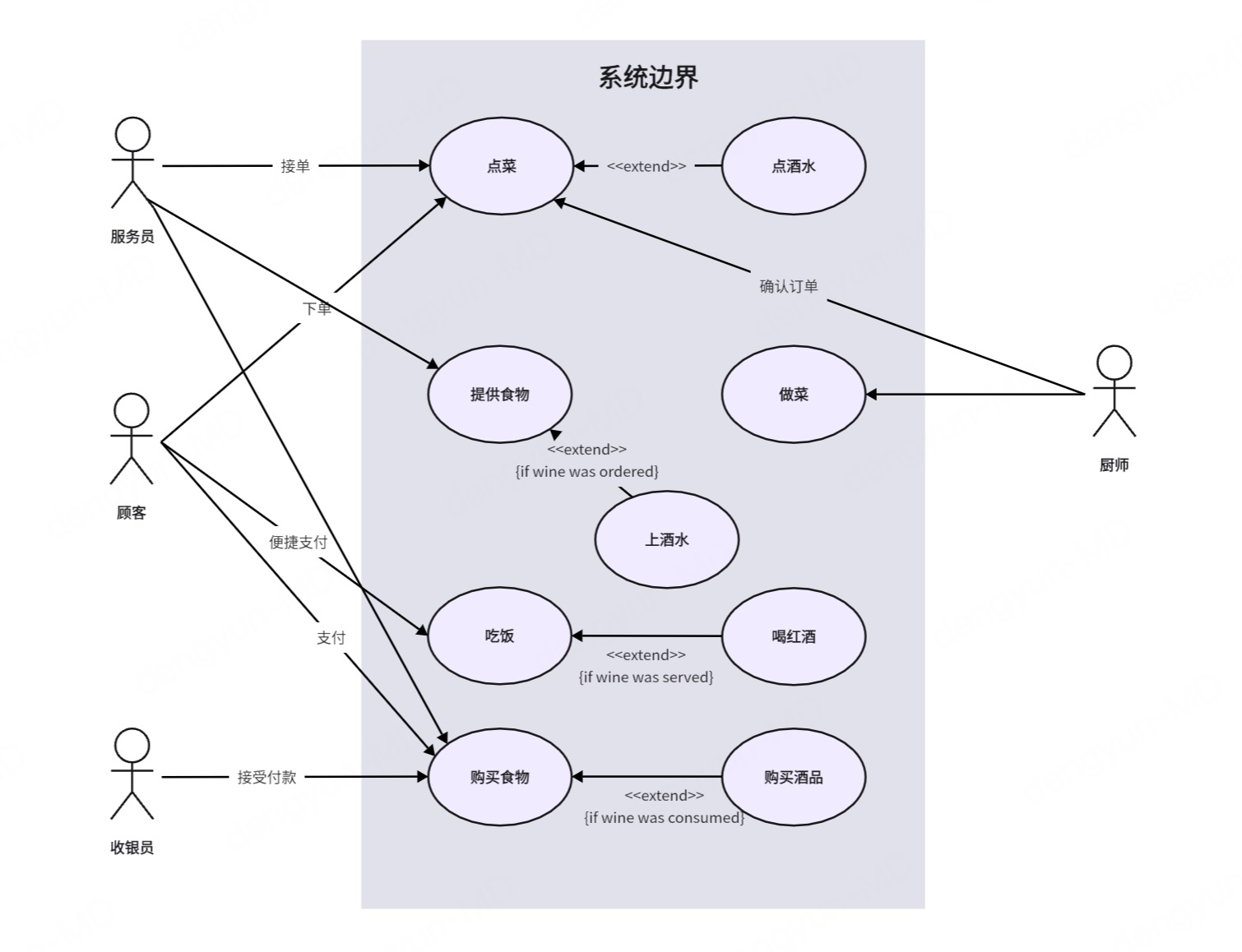

在绘制用例图时，首先要确定参与者和用例。参与者（Actor）是系统外部的角色，如用户或外部系统，一般用小人图标表示；用例（Use Case）是系统提供的功能单元，通常用椭圆表示。然后明确关系，包括关联（Association）表示参与者与用例之间的交互，用实线连接；包含（Include）表示用例A必须执行用例B，用 <> 标注；扩展（Extend）表示用例B在特定条件下扩展执行用例A，用 <> 标注。最后，用矩形框表示系统边界，框内放用例，框外放参与者，确保图形整洁、逻辑清晰，并使用“动词+名词”的短语命名，例如“管理订单”。

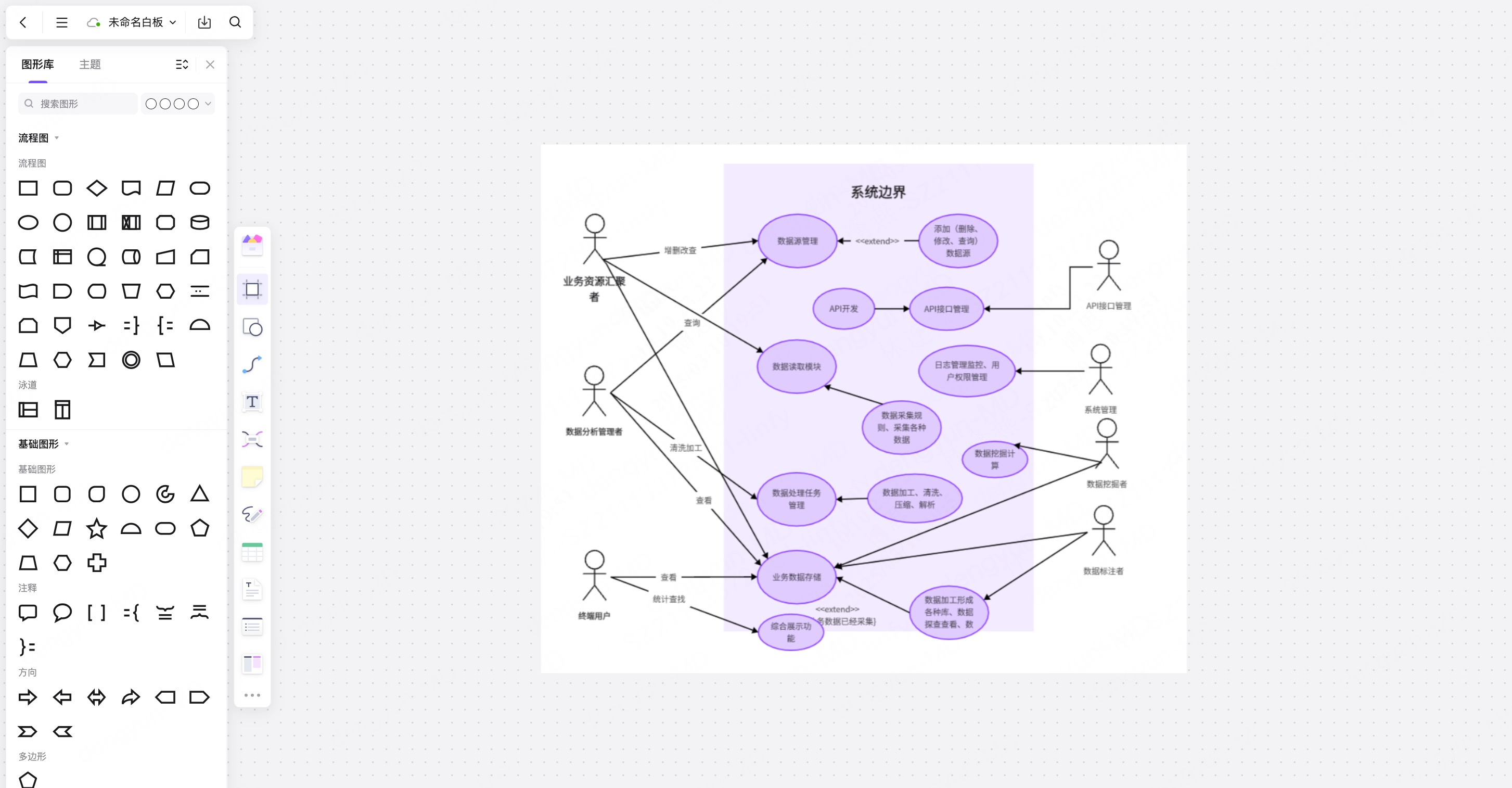

推荐使用墨刀白板绘制用例图，它提供了直观的拖拽式操作，用户可以轻松添加参与者、用例及关系线，无需复杂操作即可完成完整用例图的搭建。
同时，墨刀白板支持实时协作，多人可同时在线编辑，变更即时同步，极大提升团队讨论和设计效率。丰富的模板和组件库让初学者快速上手，而灵活的样式和布局调整功能则满足高级用户对图形美观与规范性的需求，实现从草图到规范化用例图的无缝过渡。立即注册墨刀白板，轻松开始绘制你的用例图！
2.流程图：梳理业务执行脉络
流程图用于梳理业务执行脉络，通过图形直观展示操作步骤、决策点及流程顺序，应用广泛。核心元素包括：
- 起止框：圆角矩形，用于表示流程开始或结束。
- 处理框：矩形，表示具体操作或步骤。
- 判断框：菱形，标注条件及分支出口。
- 输入/输出框：平行四边形，表示数据的输入或输出。
- 流向线：箭头，指示流程方向。
绘制流程图时，应遵循清晰、简洁的原则：流程方向可选择自上而下或自左向右，保持整体结构统一；每个流程框只处理一件事，避免信息过载；对于复杂流程，建议分层处理或拆分为子流程，以便逻辑更清晰、沟通更顺畅。这里推荐使用墨刀流程图绘制，它不仅提供标准化的流程节点与连接线，支持一键拖拽快速搭建，还能通过分组与层级管理轻松处理复杂流程，让业务流程清晰易懂。立即注册墨刀，轻松创建高效流程图！
3.产品线框图：低保真界面布局

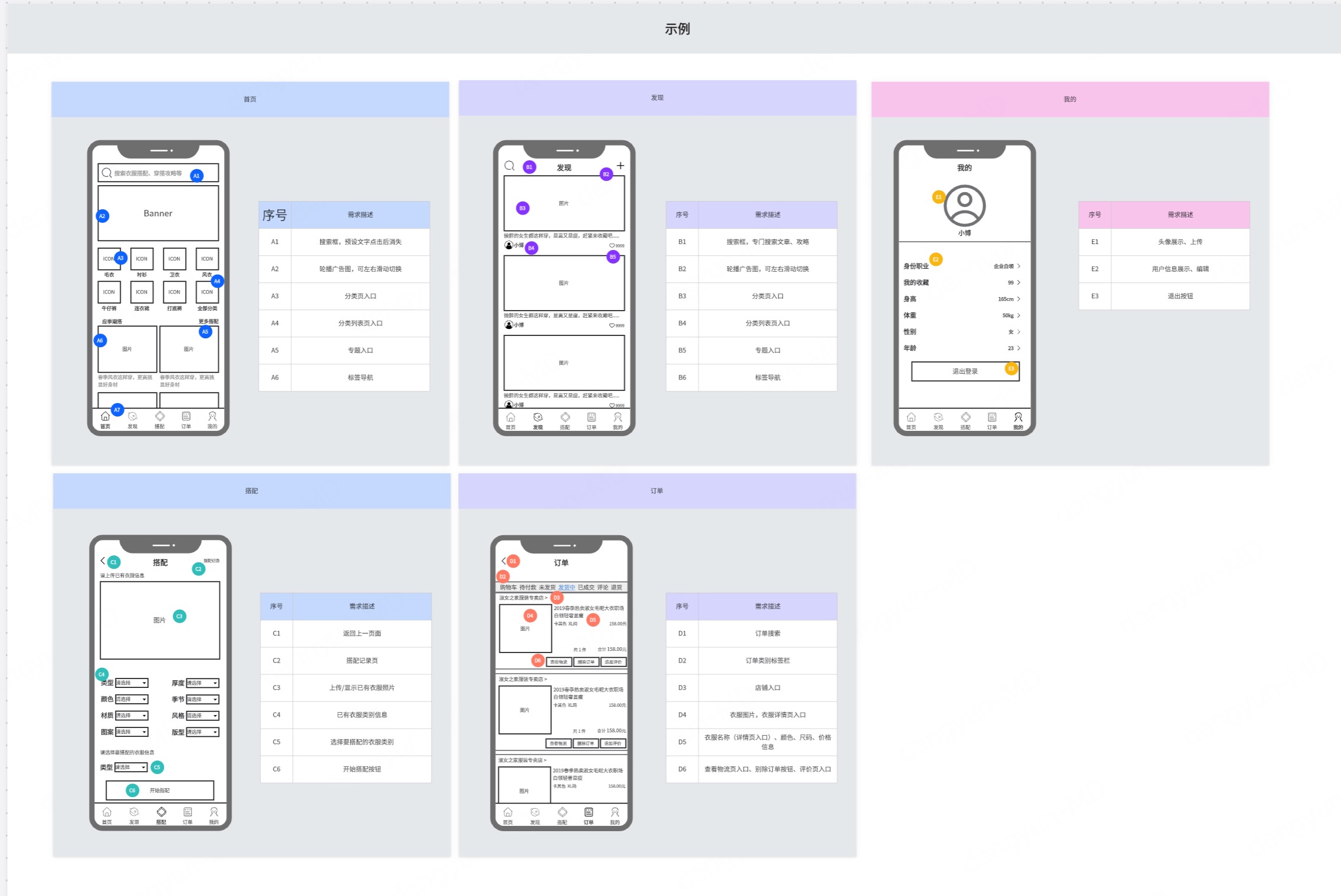

产品线框图用于展示低保真界面布局，聚焦信息结构和功能分布，而不涉及视觉细节，便于快速原型验证和团队沟通。核心元素包括：
- 方框/矩形：表示内容区块、按钮、输入框等界面组件。
- 横线：用于文本行或分隔线。
- 占位符：如 XXX、图片或 Lorem Ipsum 文本，用于填充内容。
- 简单图标：如搜索、购物车等常用功能图标。

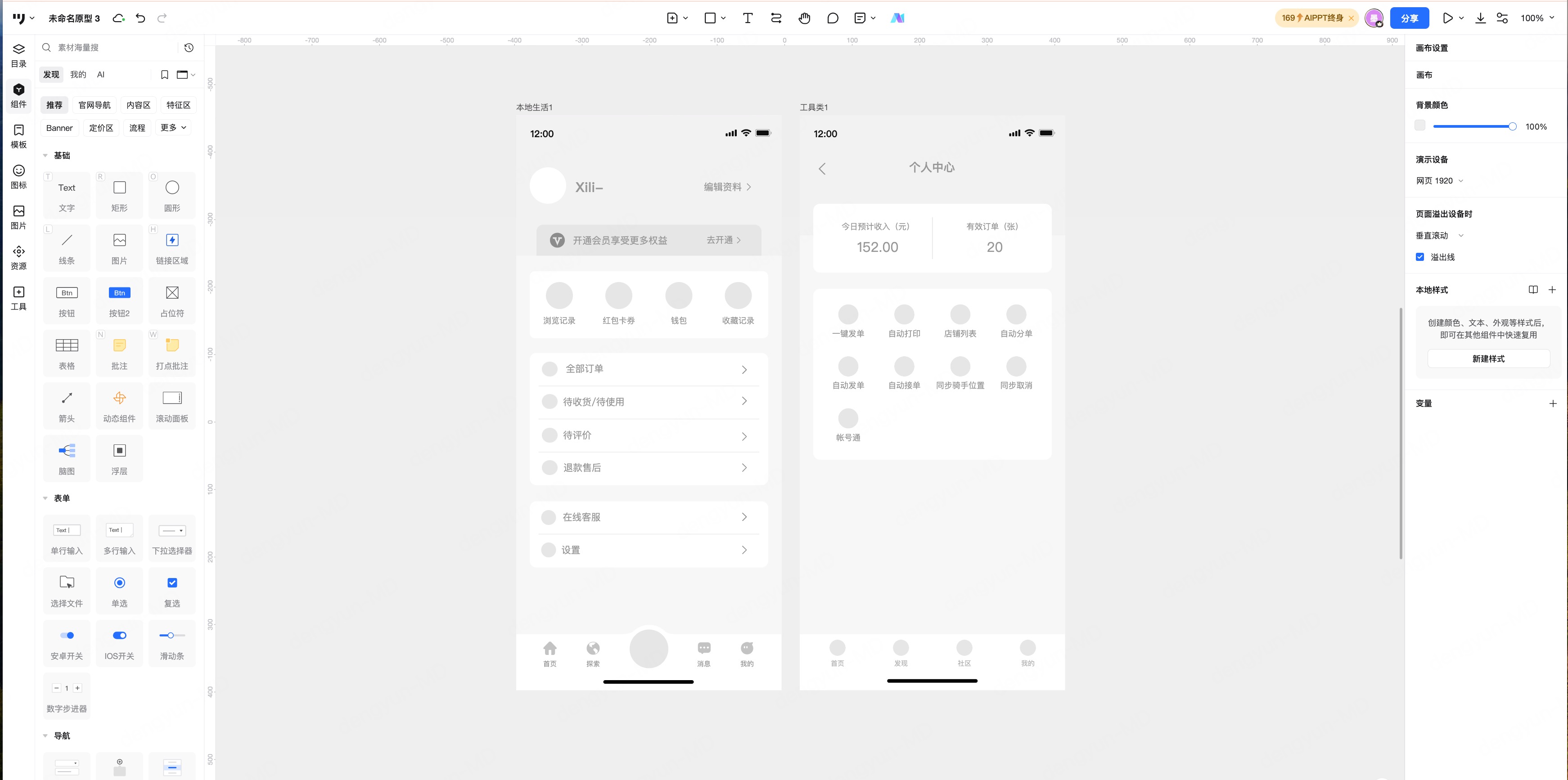

作为国产原型设计与协作平台，墨刀已经是产品经理必备的原型图设计工具之一了，在绘制原型图时，墨刀不仅提供了丰富的组件库和模板，拖拽即可快速搭建页面，还支持灵活的交互设计，如页面跳转、条件判断和动态效果，让原型更贴近真实产品体验。
同时，它具备多人实时协作能力，团队成员可随时在线编辑、批注和讨论，避免版本混乱；并且支持云端一键分享，生成链接即可预览，无需安装软件，方便展示与沟通。无论在网页端还是移动端，墨刀都能保持流畅体验，帮助产品经理高效完成从构思到落地的全过程。现在注册即可免费体验，快速提升你的产品设计效率！
4.E-R图：数据建模基础

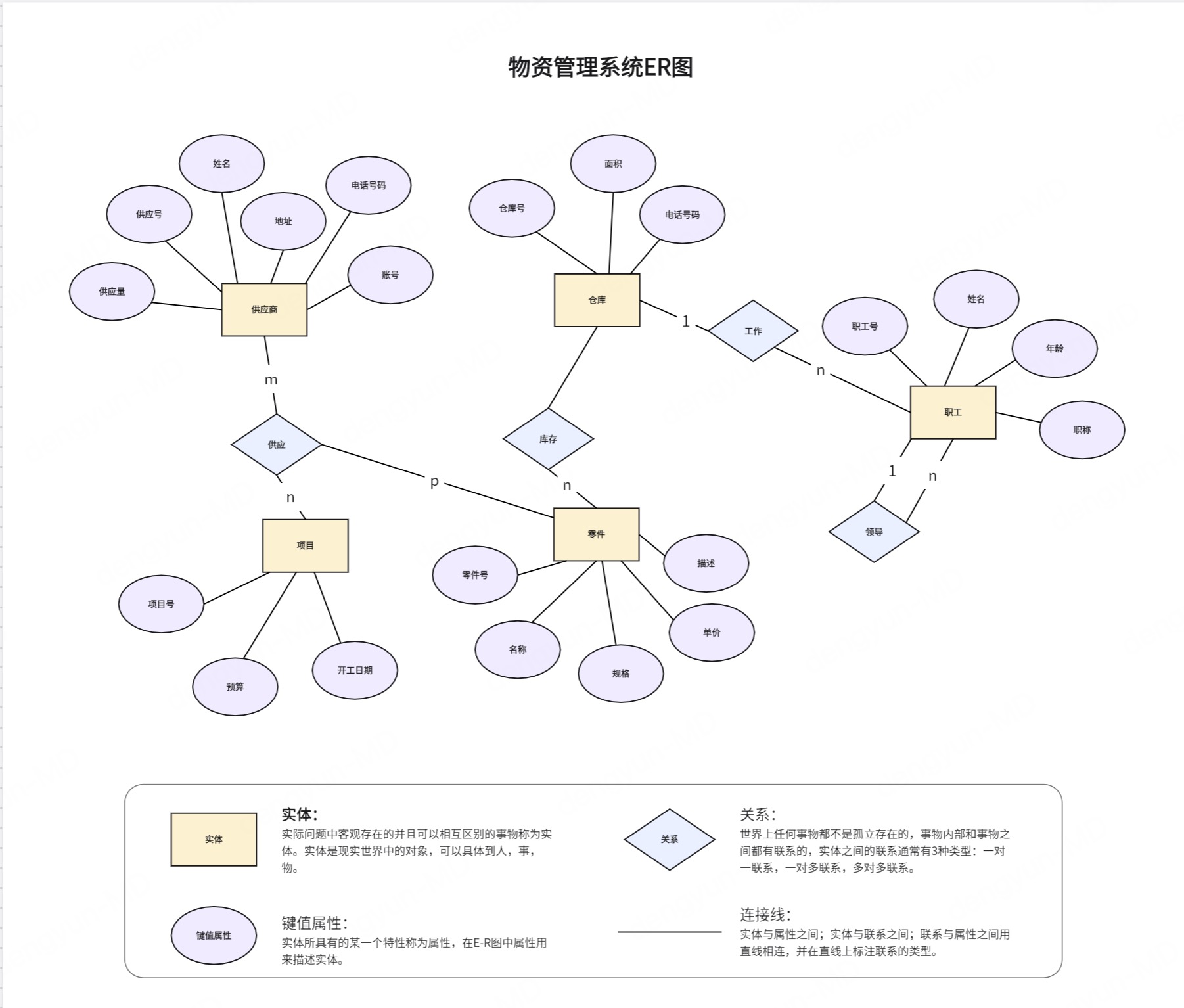

E-R图其实就是一张帮我们梳理数据关系的“思维导图”，常用来做数据库设计。它能清楚地展示业务里的核心对象和它们之间的关系，保证数据模型符合业务规则。画E-R图的时候有几个基本元素：实体（Entity），比如用户、订单，用矩形框起来；属性（Attribute），就是这些对象的特征，比如姓名、邮箱，写在矩形里；关系（Relationship），描述对象之间的联系，用菱形表示；还有基数（Cardinality），就是数量上的约束，比如一对一、一对多、多对多，都要标出来。
5.时序图：理清系统交互流程
时序图，也叫序列图，用于理清系统交互流程，展示对象之间按时间顺序的消息传递，便于分析关键交互场景，如用户登录或支付流程。

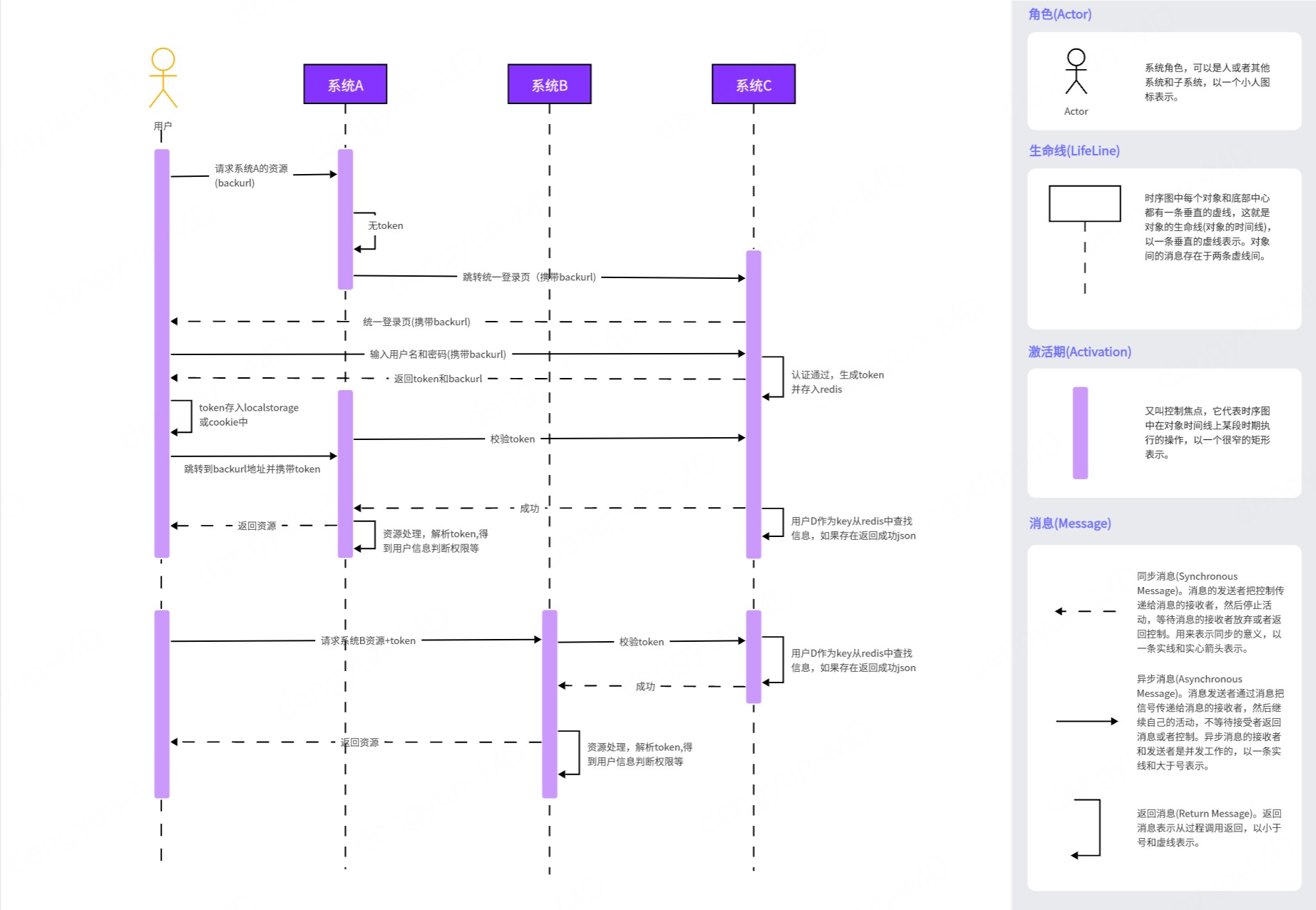

时序图一般包括这些核心要素：生命线，用垂直虚线表示参与交互的对象；激活条，表示对象执行操作的时间段；消息表示对象间的通信，包括同步、异步和返回消息；注释用于提供额外说明。绘制时序图需要注意几个基本规则：参与者一般从左到右排，时间从上往下走，消息箭头上要写清方法名或事件名。如果
你想更高效地画时序图，可以直接用墨刀白板 ，拖拽式操作，不仅能直观绘制生命线和消息，还能随时添加注释，生成的图表清晰又规范，新手也能快速上手。现在注册就能免费体验墨刀，快速绘制你的交互蓝图！
6.类图：描绘系统静态结构

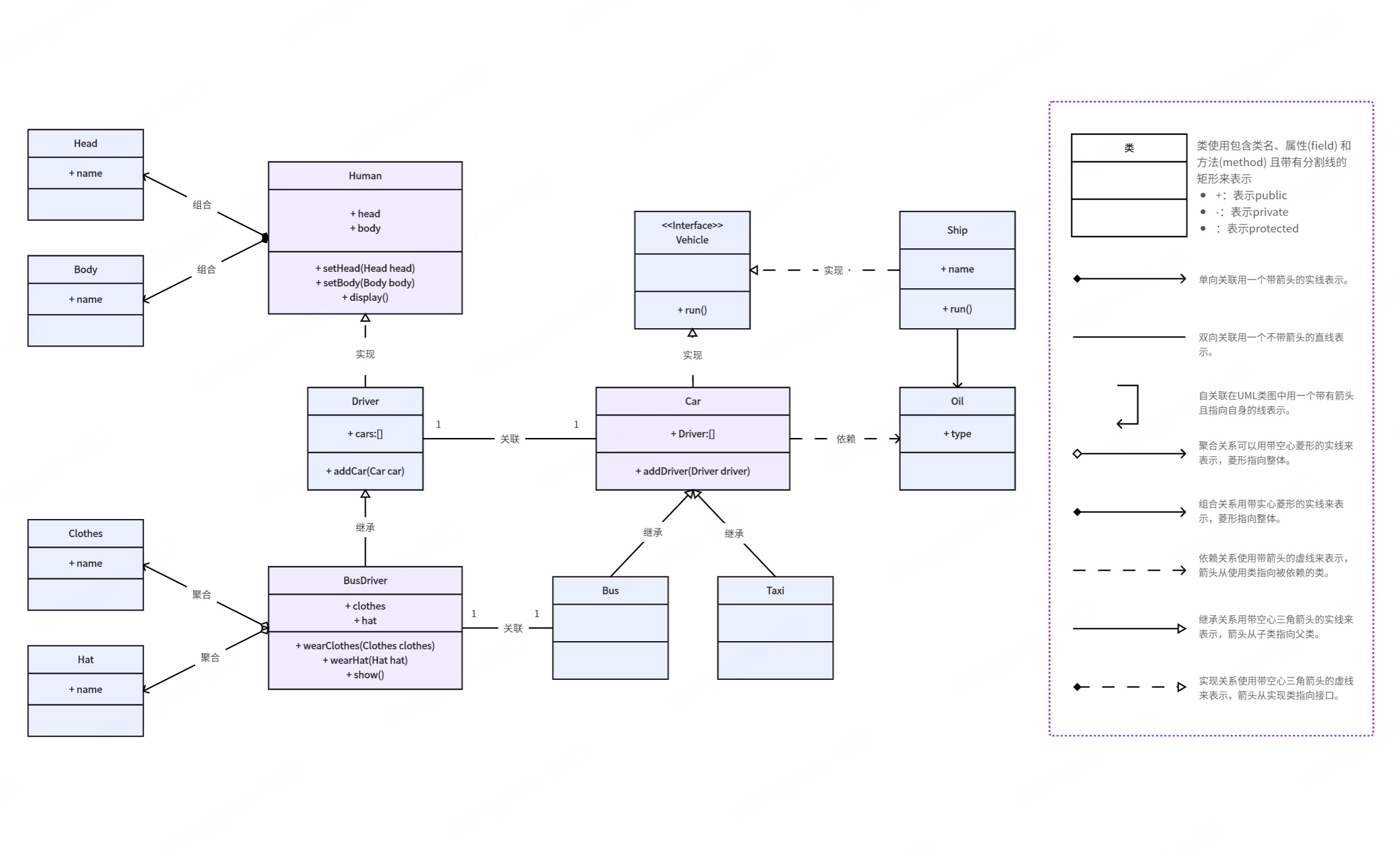

类图主要用来展示系统的“骨架”，也就是有哪些类、类里包含什么属性和方法，以及它们之间是怎么联系的（比如继承、依赖、关联这些关系）。
类图一般画成一个三层的矩形，上面一格写类名，中间写属性，下面写方法，还会加上访问权限符号（+ 代表 public，- 代表 private，# 代表 protected）。关系线有继承、依赖、聚合、组合等类型，画的时候要清楚标出来。
绘制类图通常要遵守这些规范：类名首字母要大写，属性和方法建议用驼峰命名，多重性也要在关系上写清楚，这样类图才清晰、规范。
7.数据流图：追踪信息流
数据流图用于追踪系统中的信息流动，强调“数据处理”而非控制流，帮助分析系统功能及划分边界。

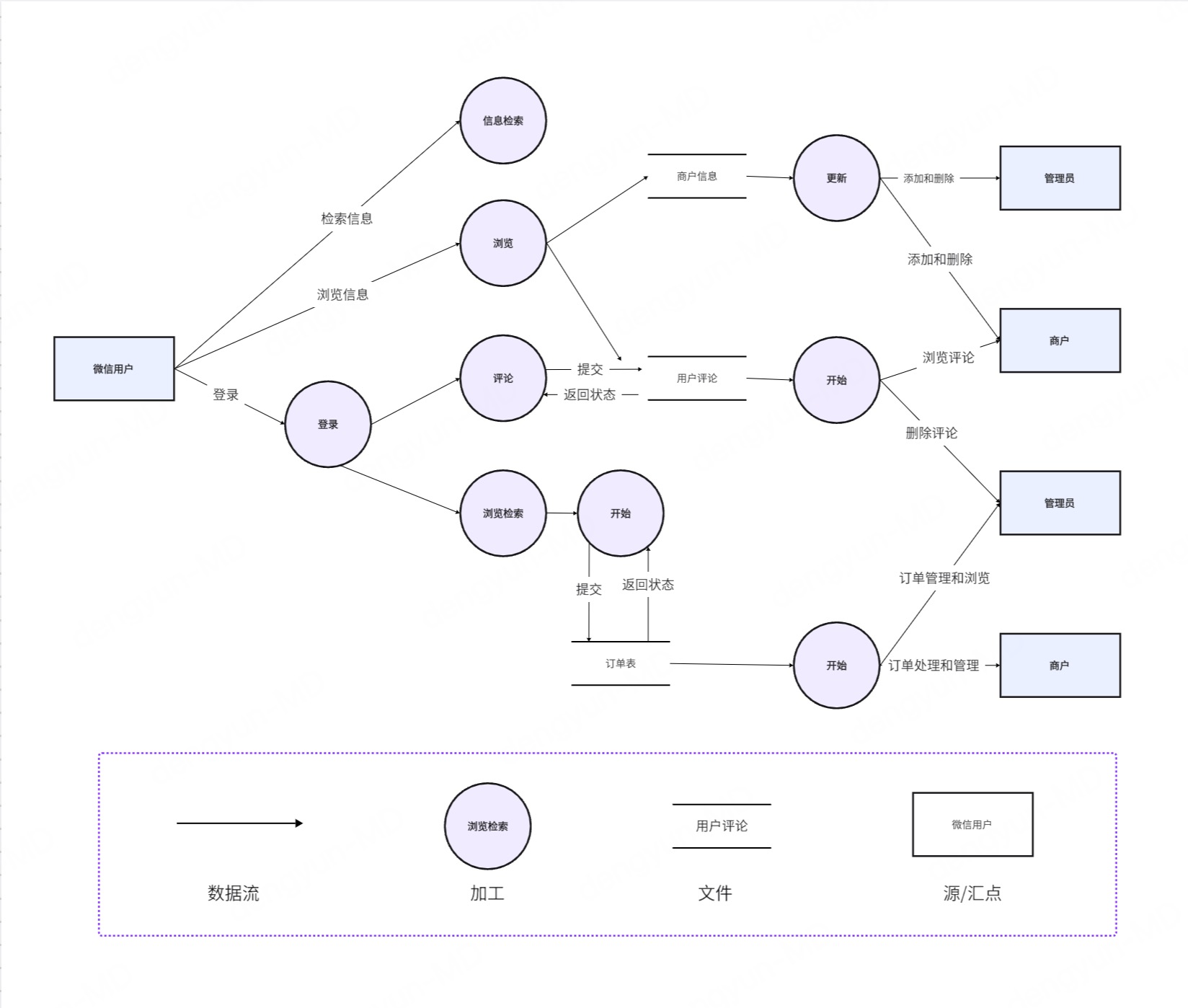

数据流图的核心元素包括：
- 外部实体：系统外部的数据源或接收者。
- 过程：系统内部的数据处理活动，每个过程编号唯一。
- 数据流 ：表示数据在实体、过程和存储之间的流动。
- 数据存储 ：系统中的静态数据存储。
数据流图采用分层绘制方式=，过程命名使用“动词+名词”形式，数据流命名使用名词短语，确保清晰易读。
8.组织结构图：权限与职责映射
组织结构图用于展示企业内部的部门、岗位及汇报关系，帮助理解权限分工与职责分配，为权限系统设计提供基础参考。
核心元素包括：
- 节点 (Node)：表示部门或岗位。
- 连接线 (Line)：表示汇报或隶属关系。
- 职位/部门名称：需清晰标注。
- 可选信息：可包括岗位负责人、照片等辅助信息。
绘制组织结构图时有几个小规范：层级最高的节点放在最上面，同一级的节点保持水平对齐，汇报关系要画得清楚，整体结构看起来要平衡、舒服。画组织结构图建议用墨刀，层级调整、节点拖拽都很方便，还能随时补充详细信息，支持多人协作和权限可视化管理，团队用起来更高效。
总的来说，掌握这8种核心图表，B端产品经理就能在复杂业务中理清逻辑、明确职责、优化交互，从需求分析到设计落地都更加高效。无论是用例图划定功能边界，还是E-R图构建数据模型，或是时序图理清交互流程，墨刀都提供了直观、灵活且高效的绘图工具，支持实时协作和多端展示，让团队沟通更顺畅、设计落地更快速。从现在起，让墨刀成为你高效设计和协作的利器。立即注册墨刀，开启你的B端产品设计高效之旅，让每一次设计都清晰可控、落地无忧！
