在产品设计过程中，后台系统原型往往不像前台页面那样光鲜亮丽，但它却是支撑整个业务流程运转的核心。一个清晰、合理的后台原型不仅能加速开发进度，还能有效降低沟通成本和实现风险。那么，后台系统原型该怎么画？常见功能模块和页面逻辑又有哪些设计思路？本文将进行详细拆解。
一、画原型图的准备工作
在正式动手绘制后台原型前，充分的准备工作是成功的关键。首先，需要明确后台系统的业务目标：它是为了内容管理、用户管理、订单处理，还是数据分析？业务目标决定了模块设计的整体方向。
其次，梳理后台系统中涉及的用户角色及其权限层级也非常重要。例如，系统管理员、运营人员、客服人员可能拥有不同的数据查看和操作权限。合理规划角色，能够帮助原型在后续设计中避免功能堆叠或权限混乱。
接下来，应搭建一个初步的功能架构草图，将主要模块划分出来，形成清晰的一级、二级、三级菜单逻辑。此外，还需要明确原型交付标准，比如是低保真线框图、可交互的中保真原型，还是接近正式界面的高保真原型。
准备阶段的关键词是：目标明确、角色清晰、结构初步、标准确定。
二、后台系统必备功能模板清单
不同项目的后台系统虽然功能各异，但基本都会围绕用户管理、数据管理、系统配置和数据统计等核心需求展开。

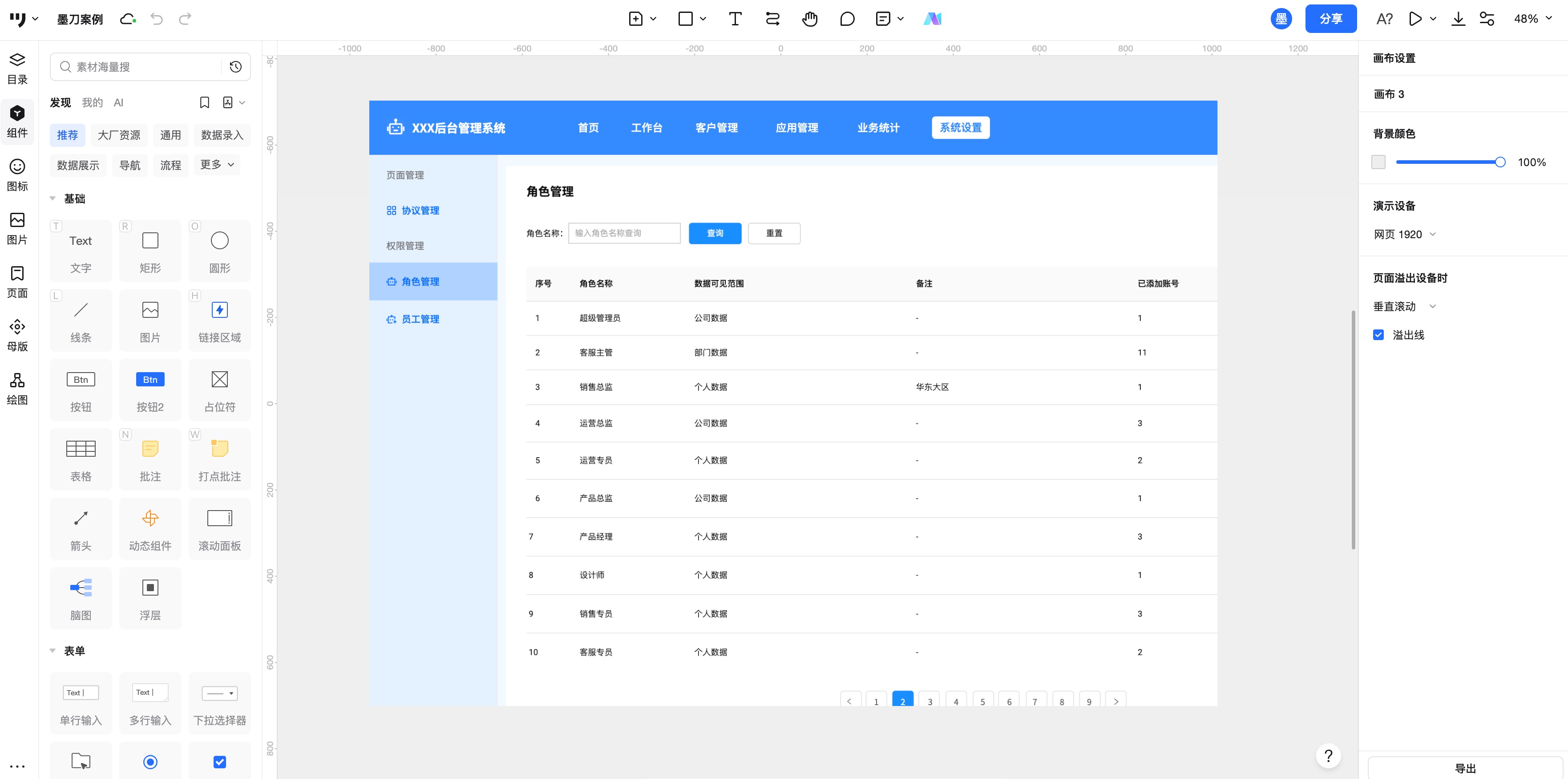

1. 用户与权限管理模块

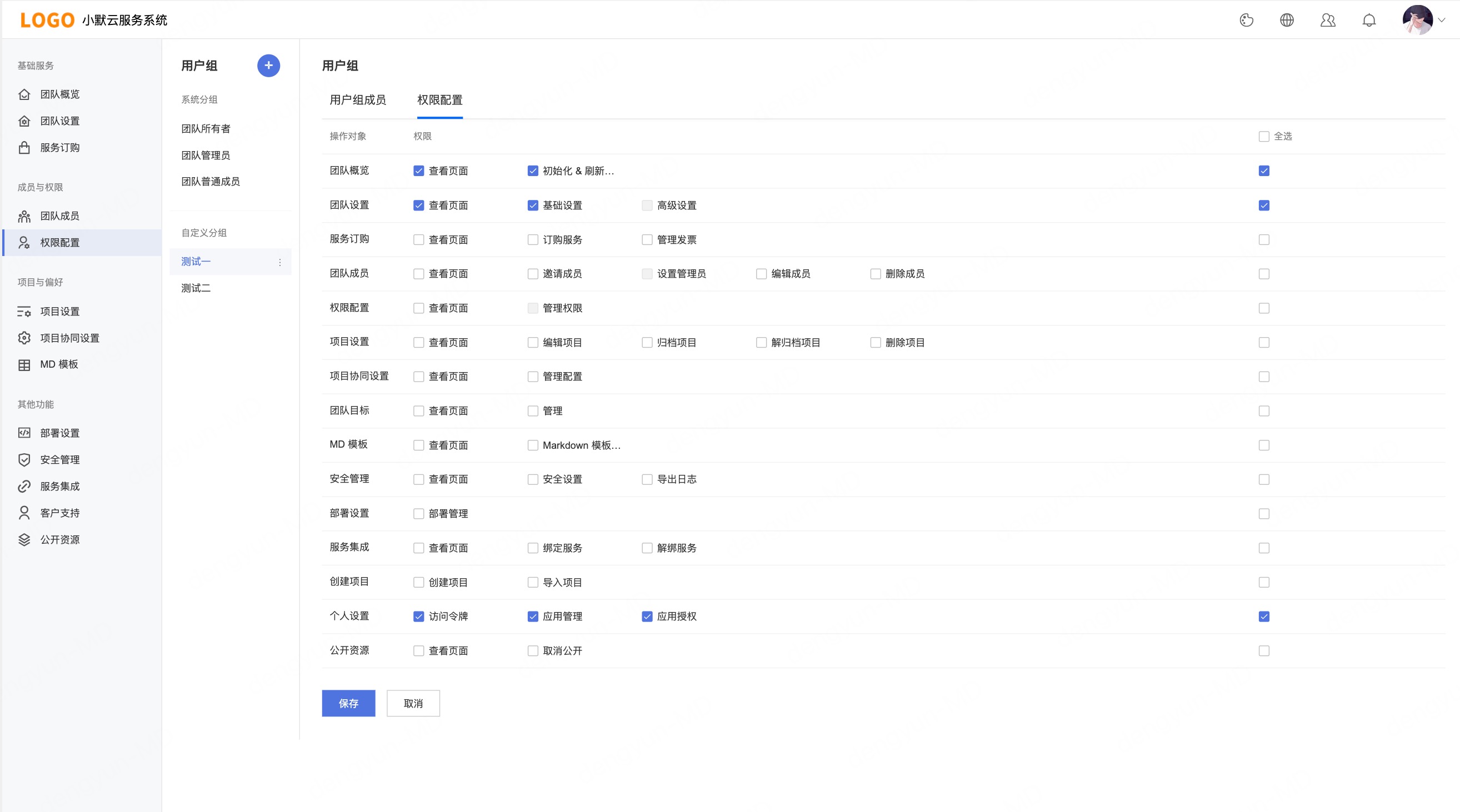

后台系统的基础模块之一，负责控制系统访问安全和资源分配。这一模块是整个系统安全控制和资源分配的基础，主要负责用户账号的注册、登录、密码重置以及状态管理（如启用、禁用）。同时，通过角色划分与权限控制，可以为不同身份的用户配置不同的操作范围，比如只有管理员可以删除数据，普通运营人员只能编辑内容。此外，为了保障系统安全，还应记录登录日志、操作轨迹，方便后续审计和异常排查。
2. 内容与数据管理模块
几乎所有后台系统都离不开数据或内容管理。内容与数据管理模块是后台系统中最直接体现业务运营的部分。无论是电商平台的商品管理，还是内容型网站的文章发布，都依赖这一模块实现数据的新增、编辑、删除和批量管理。为了帮助内容组织，通常还会配备分类管理、标签管理、资源文件上传等功能。如果涉及重要数据，还可以设计版本控制，支持内容回滚与历史版本查看，提高内容安全性与管理效率。
3. 报表统计与数据可视化模块

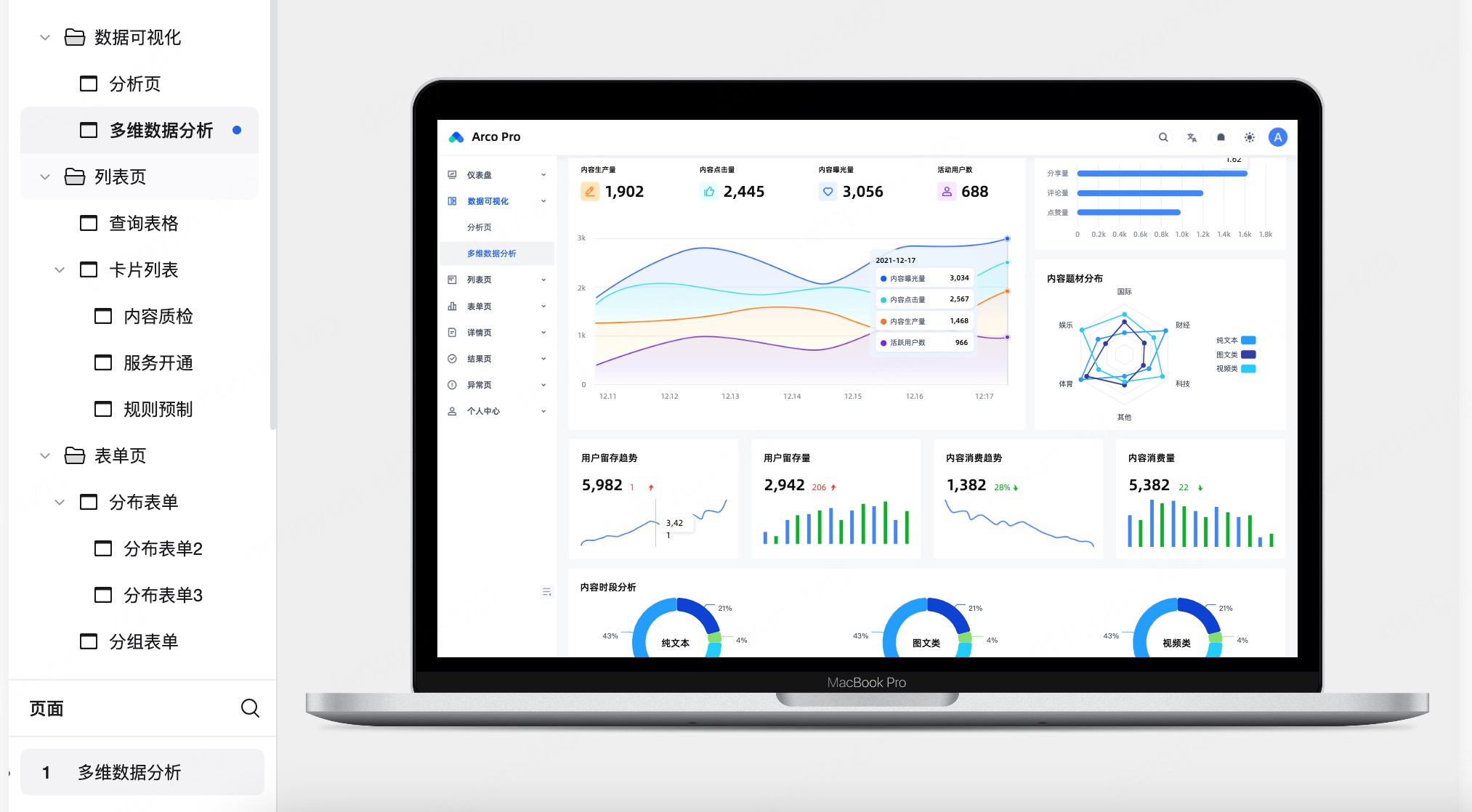

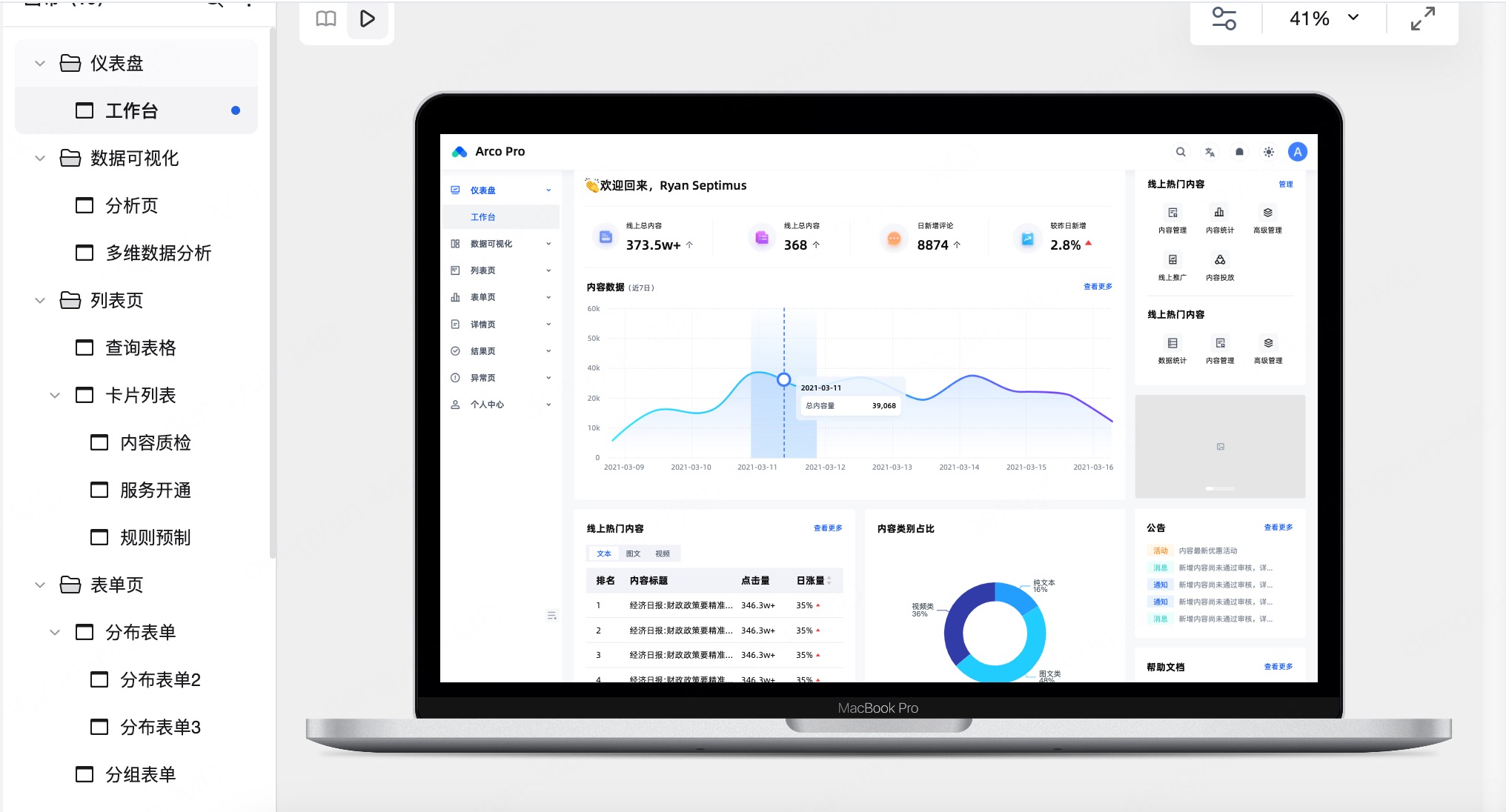

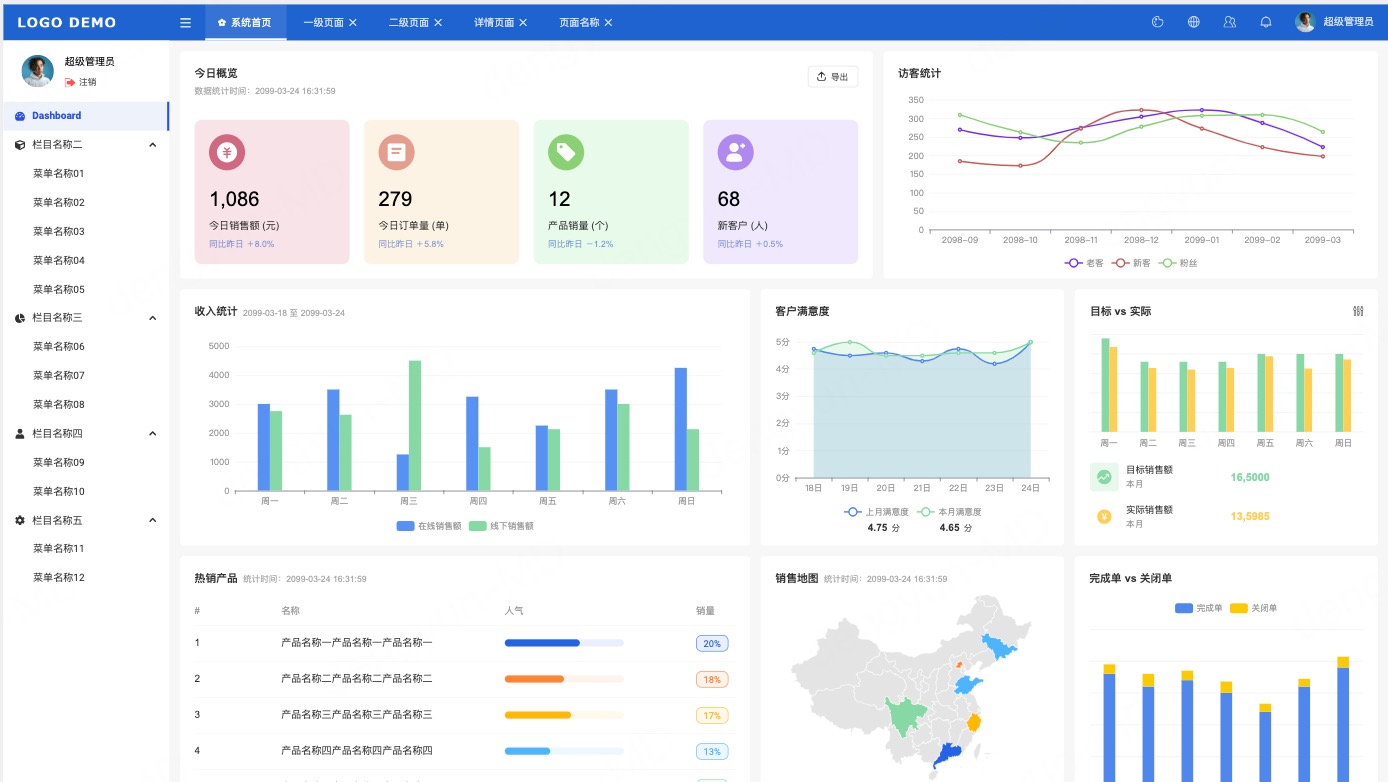

为决策提供数据支持，也是后台的价值体现之一。为了支撑运营与决策分析，后台系统通常还需要建设报表统计与数据可视化模块。这一模块通过展示用户增长、活跃度、交易量、内容发布量等核心指标，帮助管理层及时掌握业务动态。数据通常以表格、折线图、柱状图、饼图等多种图形方式可视化展现，提升数据的可读性。同时，系统应支持根据时间、渠道、地域等维度筛选数据，并提供数据导出功能，方便进一步分析与汇报。
4. 系统设置与配置模块
支撑后台灵活运转的是系统设置与配置模块。通过该模块，管理员可以进行基础信息配置，比如系统名称、LOGO、默认主题色，以及导航栏内容。更进一步，还可以接入第三方服务，如短信网关、支付平台、社交登录接口等。此外，业务规则和参数设置（如运费计算规则、会员等级规则）也需要在此模块灵活调整，以适应业务发展和变化。
5. 日志审计与异常管理模块

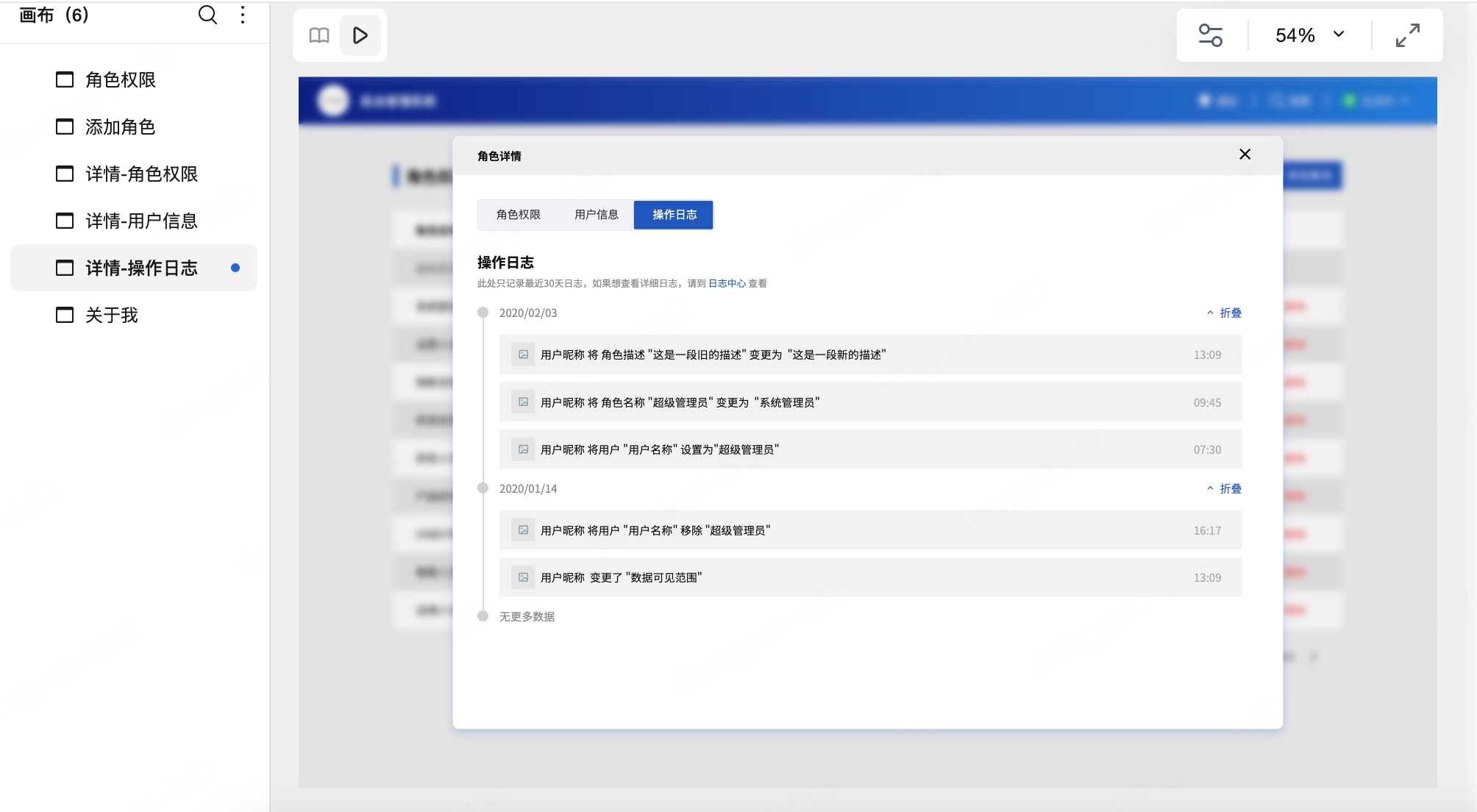

用于系统的稳定性保障和问题追踪。系统应详细记录用户在后台的每一次重要操作，比如新增、修改、删除数据，并标记时间、操作者信息，以备后期问题排查。对于系统异常，如接口超时、服务器错误等情况，也要及时捕捉并记录。高级一些的后台还会配置报警机制，当检测到严重异常时自动发送邮件或消息提醒运维人员，提升系统稳定性。

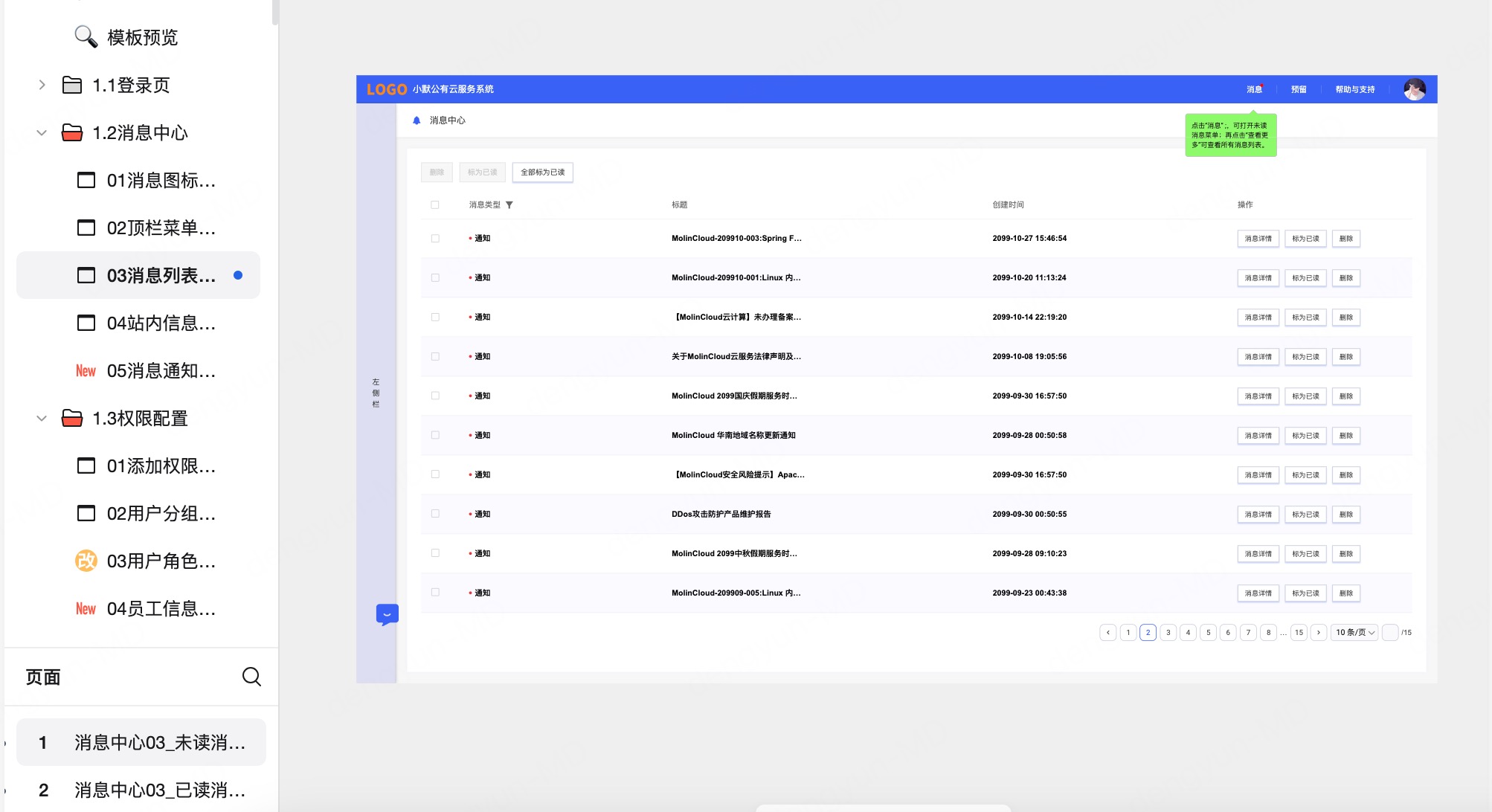

6. 消息中心与通知模块
为了提升系统内部的沟通与反馈效率，后台系统通常需要配备消息中心与通知模块。该模块可以推送系统公告、任务提醒、审核进度通知等消息。推送方式可以是后台站内通知、弹窗提醒，或者同步到邮件、短信等外部渠道。此外，还可以提供消息配置管理功能，允许管理员自定义哪些事件触发通知，哪些用户组接收通知，提高消息系统的灵活性与可控性。
7. 其他常见辅助模块（按需添加）
根据不同项目的需求，后台系统还可以扩展其他辅助模块。比如，在有定时任务需求的场景中，可以引入任务调度模块，用来设定自动执行的数据同步、定时推送等操作。如果系统对外开放API接口，则需要设计接口管理模块，集中管理接口文档、参数示例及调试工具。面向国际市场的产品，还需要多语言管理模块，支持后台切换语言并统一维护翻译内容。此外，针对复杂业务流转，还可以增加审批流引擎，支持灵活配置审批流程，如财务报销、内容审核等。
列出模块清单后，可以进一步细化每个模块对应的页面、操作入口和数据字段，形成更加清晰的原型结构。
三、页面跳转与模块联动设计技巧
后台系统的页面布局通常采用主导航栏+子菜单+内容区的标准三栏式设计，保持信息的层次清晰和操作路径的短捷。在跳转逻辑上，也需要注意一些常见的设计技巧。
- 列表页与详情页联动：比如用户管理模块，点击某一行进入用户详情，支持查看、编辑、禁用操作。
- 表单与数据交互设计：创建、编辑动作通常通过弹窗或单独页面完成，避免主页面跳出过多。
- 轻量交互应用：弹窗、抽屉、侧边栏编辑等方式，可降低跳转频率，提高操作效率。
- 搜索筛选与分页逻辑：提供关键词搜索、筛选条件（如日期、状态、类型），并合理分页，提升数据加载和展示体验。
- 返回与保存策略：明确保存、取消、返回按钮的位置和作用，避免用户操作迷失。
一个好的后台原型，应当让用户在任意页面都能快速知道“我在哪”“我能干什么”，并且跳转路径简单直观。
四、核心数据流动逻辑解析
后台系统大量操作都是围绕数据的增删改查（CRUD）进行，因此，理解并在原型中合理体现数据流动逻辑非常重要。
数据新增（Create）：用户通过表单提交数据，原型需设计表单验证、提交反馈、保存成功提示。
数据查询（Read）：展示数据列表，支持筛选、排序、分页，并设计空状态（无数据时的提示界面）。
数据更新（Update）：支持编辑已有数据，并同步更新到前端界面。
数据删除（Delete）：通常设计为二次确认弹窗，防止误操作。
完整的数据流动逻辑，不仅让开发实现更顺畅，也能提前暴露潜在的流程问题。
五、快速绘制后台系统原型的工具推荐
在后台系统原型设计中，选择合适的工具能够显著提升效率和成品质量。常见推荐工具包括：Axure RP适合搭建复杂交互和数据流动但上手门槛较高；Figma强调在线协作与视觉设计，适合同步推进UI和交互；Sketch适用于高保真界面和UI细节打磨。不同工具各有侧重，需根据项目阶段灵活选择。
在众多原型工具中，作为国产原型设计工具的最强代表——墨刀凭借其上手快、协作强、资源丰富等优势，成为更多产品经理、设计师进行后台系统原型设计优先选择。对于需要快速搭建后台页面结构、模块联动和数据流逻辑的项目来说，墨刀提供了一套非常顺畅的解决方案。

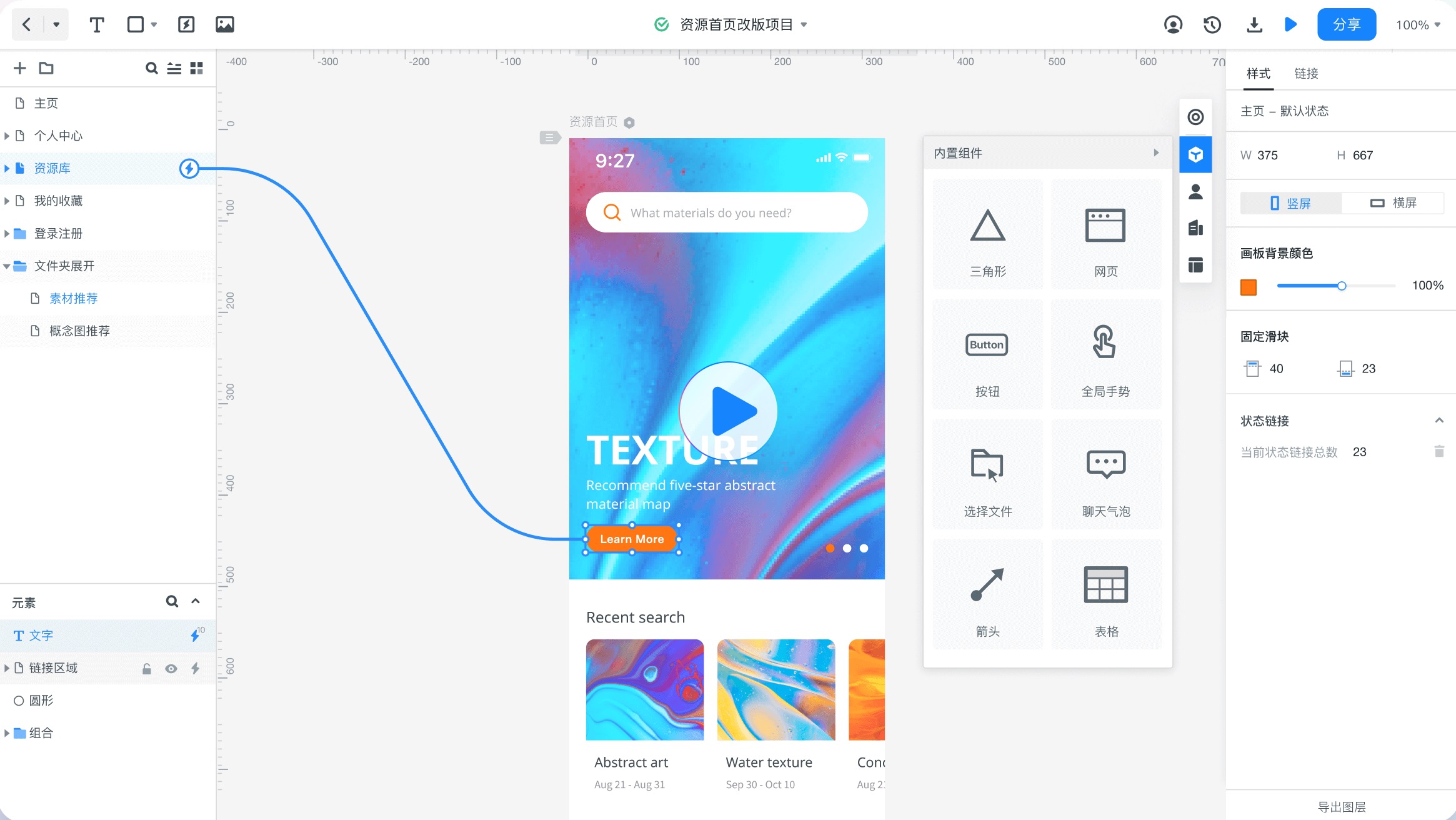

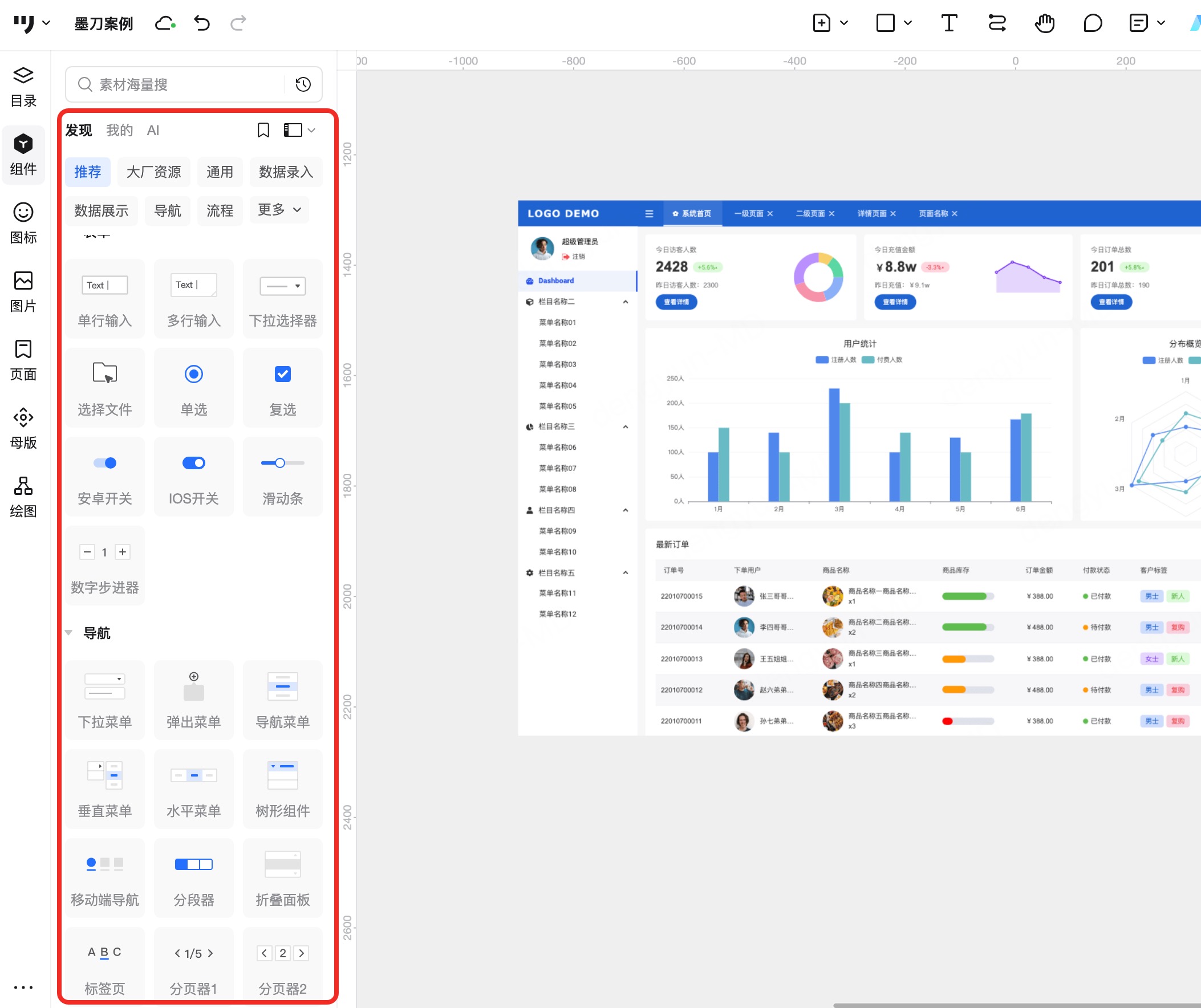

首先，墨刀内置了丰富的后台管理系统组件库，包括常见的表格、列表、表单、按钮、标签页、侧边栏、顶部导航等，设计者可以直接拖拽使用，大幅降低从零绘制的时间成本。同时，墨刀支持流程图绘制与页面原型同步，可以清晰地梳理页面跳转、模块联动、数据流动关系，非常适合后台系统这类结构复杂的项目。
在交互设计方面，墨刀支持页面跳转、弹窗联动、数据填写与状态切换等基本交互，还提供条件跳转、变量传递等进阶功能，可以较好地模拟后台系统常见的流程，如审批流、状态筛选、多条件搜索等。对于需要做快速评审或者内部同步的场景，可以一键生成可交互链接，方便各部门远程查看和反馈。

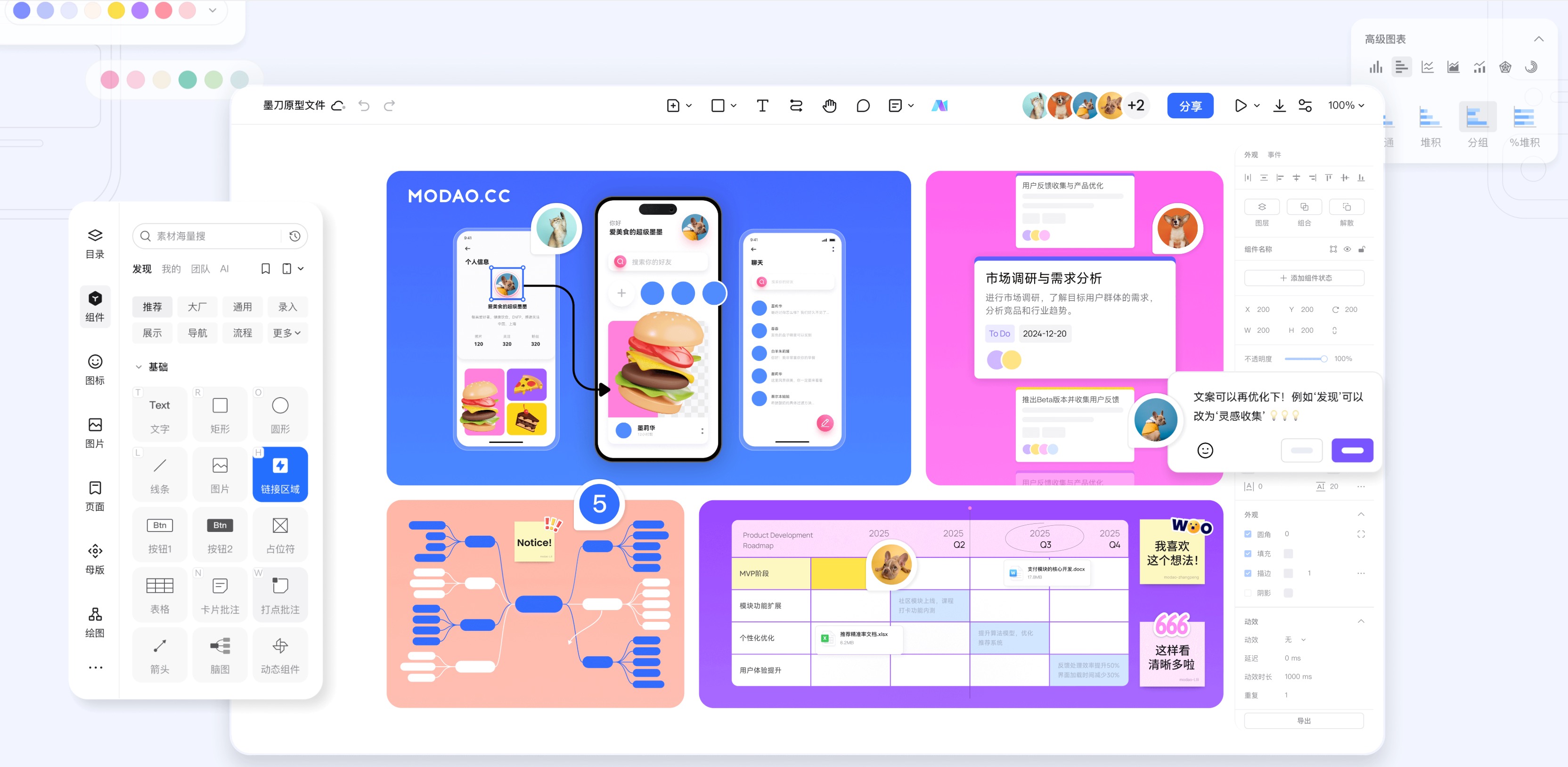

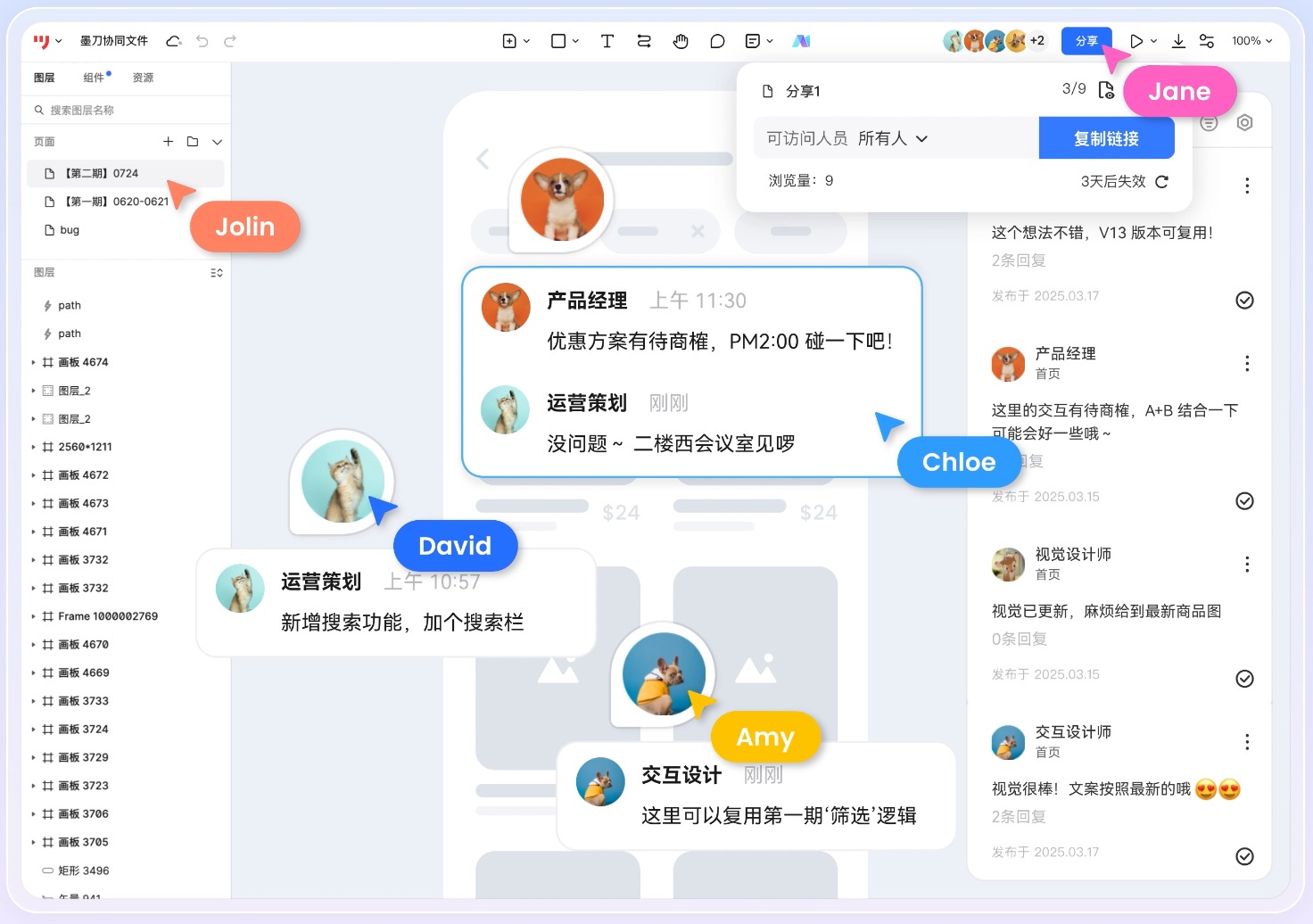

另外，墨刀的多人协作功能表现出色，设计师、产品经理、开发人员可以实时编辑、评论和标注，大大缩短了沟通周期。并且墨刀支持项目版本管理，重要的设计变更可以随时回溯，不怕误操作造成损失。

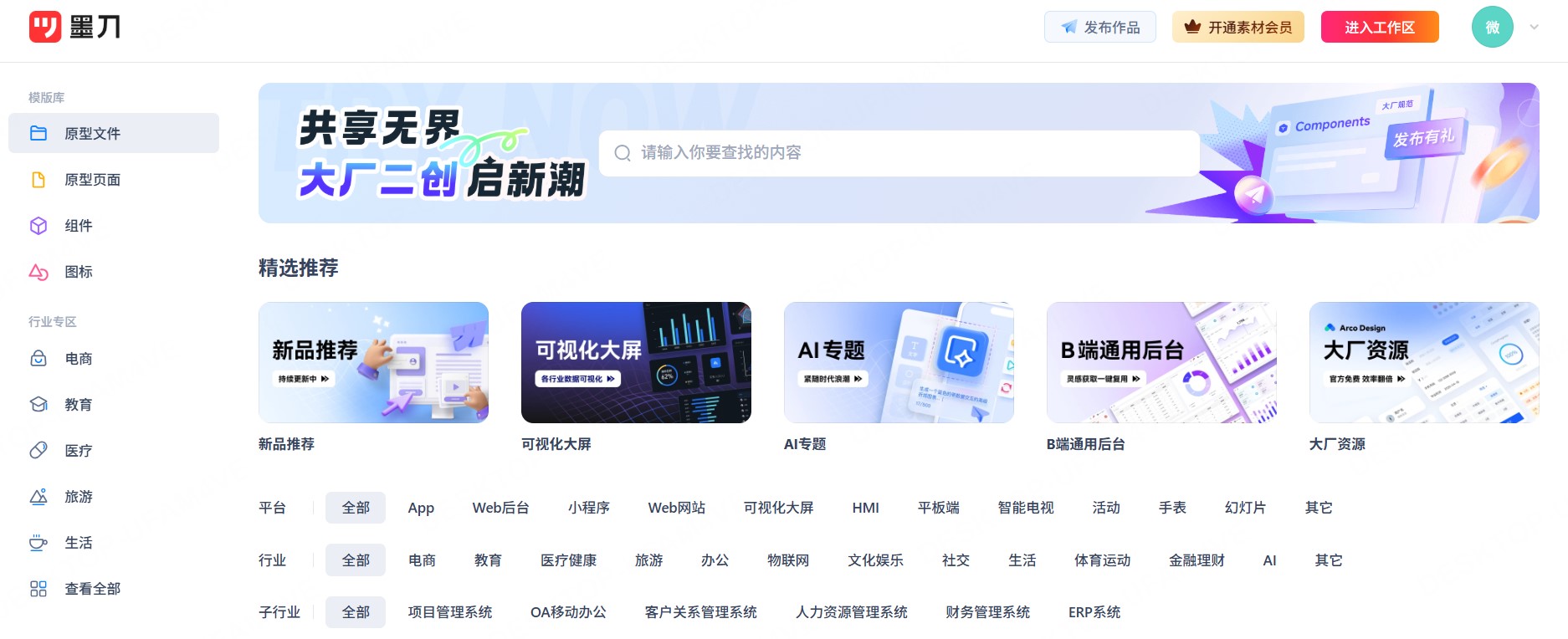

对于后台系统设计者来说，墨刀还特别适配了素材广场，其中包含大量后台系统模板、组件包和优秀案例，只需一键应用即可套用框架，极大地提升了设计速度和灵感效率。
综合来看，无论是从功能丰富度、操作流畅度，还是从团队协作体验来说，墨刀都是非常适合用来快速绘制后台系统原型的高效工具，尤其适合需要快速出图、快速验证、快速调整的产品团队。适合快速绘制中高保真原型，内置大量后台管理系统模板，支持多人协作，适合初创团队或中小型项目。👉立即注册墨刀，开始后台系统原型高效设计
后台系统原型的设计，不只是简单堆砌模块和功能，更是一套围绕清晰结构、顺畅流程、高效交互构建的体系。通过明确目标、梳理模块、合理布局跳转与数据流动，加上得力的原型工具，能够让后台设计从一开始就走在正确的道路上。对于需要快速出图、频繁验证、团队高效协作的项目来说，墨刀能够有效缩短设计周期、提升沟通效率，加速产品落地。如果你正在寻找一款既专业又易上手的原型设计工具，不妨亲自体验一下墨刀的高效与便捷！👉 点击注册墨刀，免费开启你的后台原型设计之旅。记住，原型阶段暴露的问题越多，项目后期的成本就越小。希望这篇文章能帮助你画出更专业、更高效的后台系统原型！
