用户流程图怎么画？从任务路径到异常分支

用户流程图回答的是“用户为了完成目标，要经过哪些决定和反馈”，不是把所有页面名称排成一列。画法可以固定为：先写任务终点，再列用户动作和系统反馈，最后补异常、权限和返回路径。每个节点都应能对应一个可观察结果。

可以用墨刀流程图从“申请退款”案例开始，先画用户泳道，再加入客服和支付系统。比起直接罗列页面，这种画法更容易发现补材料、审核拒绝和超时后的去向。

先选对图的范围，不要把站点地图当流程图

站点地图回答“有哪些页面及层级”，用户流程图回答“怎样完成一个任务”；用户旅程图更侧重不同阶段的需求、接触点与情绪。画退款流程时，不需要先放入商城所有页面，只保留会改变退款进度的动作、判断和反馈。订单详情中的浏览商品、分享订单等行为，可以留在相邻流程里。

在画布左上角写下范围句：“已登录用户为一笔可申请退款的订单提交申请，跟踪处理结果，最终看到退款到账或明确的不予退款原因。”再注明不包含的内容，例如退货物流和商家结算。范围句能阻止讨论不断扩展，也能提醒团队：拒绝、撤销等终点同样需要被画出来。

从任务终点倒推主路径

先写“退款到账并收到通知”这个可验证终点，再向前倒推：用户提交申请、确认金额、补充凭证，系统校验订单，客服审核，支付服务处理。每一步区分“用户做了什么”和“系统回应什么”，避免把接口名当成用户步骤。

给节点编号，先连通再画精细页面

1. 画起点“用户从订单详情申请退款”，把开始条件写在旁边，例如订单已支付、用户拥有该订单。
2. 画用户动作“选择退款原因并填写凭证”，之后接系统判断“必填信息是否完整”。校验未通过回到填写节点，并保留已输入内容。
3. 提交成功后画“生成申请号，状态为待审核”。此时任务已经进入处理阶段，返回订单详情也应能再次找到申请。
4. 审核结果分成通过、需补材料、拒绝三条线。“需补材料”回到凭证填写，再次提交后回到审核队列；拒绝则到结果说明页，是否允许重新申请由规则决定。
5. 审核通过后进入退款处理。确认最终退款完成后，才显示“已退款”；若支付服务只返回受理成功，仍显示“退款处理中”并支持查询。不能把受理成功直接写成已经到账。

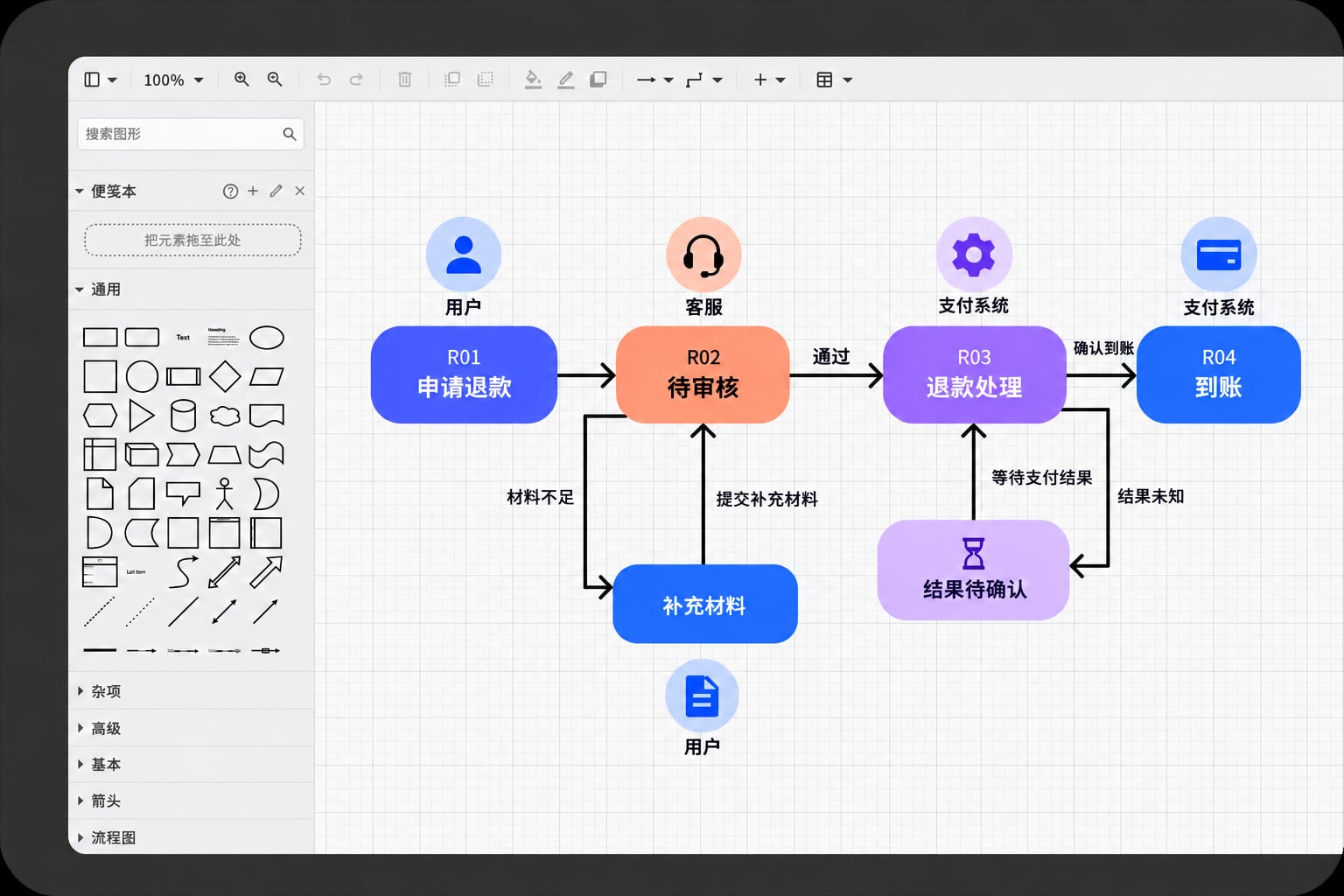

可以给申请填写、待审核、补材料和退款结果分别编号R01、R02、R03、R04，并在节点旁引用对应原型页面。编号不会因为页面改名而失去关联；如果R03的凭证要求变了，就能沿着连接它的判断条件检查影响，而不用重读整篇需求。

节点文字建议使用“动词＋对象”，例如“提交退款申请”“显示拒绝原因”；状态写成“待审核”“待补材料”“退款处理中”。“退款页”只能告诉团队页面叫什么，无法说明用户做了什么。页面可以承载多个状态，一个状态也可能由多个端展示，不要强行让每个流程节点等于一张页面。

异常分支要连接回任务

网络失败不等于申请被拒绝；权限不足也不等于数据为空。为每个异常标注触发条件、可见反馈、恢复动作和责任方。比如上传超时保留已选文件并允许重试，订单已退款则提示查看记录，不再显示重复提交按钮。

优先补会改变结果的异常

异常数量不是越多越好。先覆盖会导致数据重复、资金状态误判、任务中断的分支，再增加低频设备问题。每条异常线至少能回答“用户现在看见什么、还能做什么、下一步回哪里”；只有一个红色叉号的终点，不能帮助设计反馈界面。

泳道和连线怎样保持可读

泳道只在角色交接时切换，系统自动动作可放在系统泳道。判断节点用完整问题，例如“订单是否满足退款条件？”，分支线上标“是/否”。主流程从左到右或从上到下保持一个方向，回环单独标注原因，避免线条交叉遮住节点。

判断条件写互斥，交接信息写在线上

二分判断可以使用“订单是否满足退款条件？”并标是/否；有三个结果时，直接写“审核结果”，连线分别标通过、补材料、拒绝，不要让三条线都叫“继续”。条件应让同一笔申请在同一时刻只落入一条确定路径；无法确定的状态需要独立分支，不能悄悄归到失败里。

用户到客服泳道的连线上写“申请号＋原因＋凭证”，客服到系统的连线上写“审核决定＋理由”。这样泳道表示的不只是部门位置，还说明交接需要什么。若某段支付处理过于复杂，可以折叠为子流程，在主图保留进入条件和可能返回的结果，避免把技术调用细节挤满用户流程。

用五次走查找出断开的路径

画完先不用讨论配色。让一位未参与绘图的同事分别扮演正常申请者、漏填凭证者、需要补材料者、提交超时者和收到拒绝者，从起点顺着箭头走到底。每次记录停住的节点，以及缺少的是业务规则、页面反馈还是负责角色。

• 正常路径：申请号出现后，用户能否离开再回来继续查看进度？
• 缺少凭证：校验失败是否保留原因与其他已填字段？
• 补充材料：再次提交后回到哪种状态，是否复用同一申请号？
• 提交超时：能否判断申请是否已受理，避免重复申请？
• 审核拒绝：原因是否可见，重新申请入口是否符合规则？

如果不同角色对同一判断给出不同答案，先在节点旁写清分歧与待定规则，再调整连线。流程图的价值常常在这里：在高保真页面完成之前，把需要决策的业务问题暴露出来。

交付一张图和三份配套清单

完成后输出：用户任务列表、节点状态表、异常分支表和原型链接。研发可据此确认接口、状态码和权限；设计可据此补反馈；产品可据此安排验收任务。将流程图与原型页面编号关联，后续规则变化时能快速找到受影响节点。
